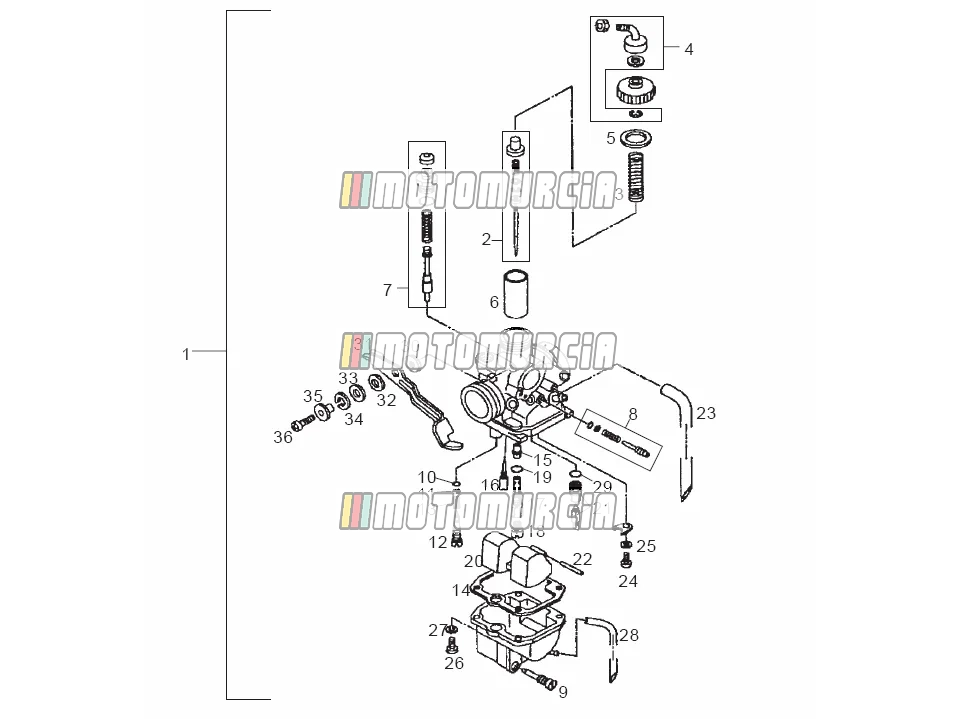

Exploded view — Carburateur

Producten

1 Carburator 00M12501057 Niet meer leverbaar

• 00M12501057 Carburator
  Niet meer leverbaar

2 Naald ingesteld 00M12501174 Niet meer leverbaar

• 00M12501174 Naald ingesteld
  Niet meer leverbaar

3 Veer, gasklep 00M12501175 Niet meer leverbaar

• 00M12501175 Veer, gasklep
  Niet meer leverbaar

4 Kabelstelschroevenset 00M12501176 Niet meer leverbaar

• 00M12501176 Kabelstelschroevenset
  Niet meer leverbaar

5 Pakking 00M12501177 Niet meer leverbaar

• 00M12501177 Pakking
  Niet meer leverbaar

6 Klep, gasklep 1 00M12501178 Niet meer leverbaar

• 00M12501178 Klep, gasklep 1
  Niet meer leverbaar

7 Starterset 00M12501179 Niet meer leverbaar

• 00M12501179 Starterset
  Niet meer leverbaar

8 Gasklepschroef ingesteld 00M12501180 Niet meer leverbaar

• 00M12501180 Gasklepschroef ingesteld
  Niet meer leverbaar

9 Olie aftapplug 00M12501181 Niet meer leverbaar

• 00M12501181 Olie aftapplug
  Niet meer leverbaar

10 O-Ring 00M12501182 Niet meer leverbaar

• 00M12501182 O-Ring
  Niet meer leverbaar

11 Wasmachine 00M12501183 Niet meer leverbaar

• 00M12501183 Wasmachine
  Niet meer leverbaar

12 Schroef, piloot 00M12501184 Niet meer leverbaar

• 00M12501184 Schroef, piloot
  Niet meer leverbaar

13 Lente, lucht aanpassen 00M12501185 Niet meer leverbaar

• 00M12501185 Lente, lucht aanpassen
  Niet meer leverbaar

14 Pakking - vlotterkamer 00M12501186 Niet meer leverbaar

• 00M12501186 Pakking - vlotterkamer
  Niet meer leverbaar

15 Mondstuk, hoofd 00M12501187 Niet meer leverbaar

• 00M12501187 Mondstuk, hoofd
  Niet meer leverbaar

16 Straalvliegtuig, piloot (#15) 00M12501188 Niet meer leverbaar

• 00M12501188 Straalvliegtuig, piloot (#15)
  Niet meer leverbaar

17 Setter, naaldstraal 00M12501189 Niet meer leverbaar

• 00M12501189 Setter, naaldstraal
  Niet meer leverbaar

18 Straal. hoofd (#100) 00M12501190 Niet meer leverbaar

• 00M12501190 Straal. hoofd (#100)
  Niet meer leverbaar

19 O-Ring 00M12501191 Niet meer leverbaar

• 00M12501191 O-Ring
  Niet meer leverbaar

20 Carburateur, Float assy 00M12501192 Niet meer leverbaar

• 00M12501192 Carburateur, Float assy
  Niet meer leverbaar

21 Naaldventiel set 00M12501193 Niet meer leverbaar

• 00M12501193 Naaldventiel set
  Niet meer leverbaar

22 Speld, vlotter 00M12501194 Niet meer leverbaar

• 00M12501194 Speld, vlotter
  Niet meer leverbaar

23 Leiding 00M12501195 Niet meer leverbaar

• 00M12501195 Leiding
  Niet meer leverbaar

24 Schroef 00M12501196 Niet meer leverbaar

• 00M12501196 Schroef
  Niet meer leverbaar

25 Sluitring (veer) 00M12501197 Niet meer leverbaar

• 00M12501197 Sluitring (veer)
  Niet meer leverbaar

26 Schroef 00M12501198 Niet meer leverbaar

• 00M12501198 Schroef
  Niet meer leverbaar

27 Wasmachine. lente 00M12501199 Niet meer leverbaar

• 00M12501199 Wasmachine. lente
  Niet meer leverbaar

28 Leiding 00M12501200 Niet meer leverbaar

• 00M12501200 Leiding
  Niet meer leverbaar

29 O'ring 00M12501201 Niet meer leverbaar

• 00M12501201 O'ring
  Niet meer leverbaar

30 Wasmachine 00M12501202 Niet meer leverbaar

• 00M12501202 Wasmachine
  Niet meer leverbaar

31 Hendel 00M12501203 Niet meer leverbaar

• 00M12501203 Hendel
  Niet meer leverbaar

32 Ring 00M12501204 Niet meer leverbaar

• 00M12501204 Ring
  Niet meer leverbaar

33 Wasmachine 00M12501205 Niet meer leverbaar

• 00M12501205 Wasmachine
  Niet meer leverbaar

34 Sluitring (veer) 00M12501206 Niet meer leverbaar

• 00M12501206 Sluitring (veer)
  Niet meer leverbaar

35 Afstandshouder 00M12501207 Niet meer leverbaar

• 00M12501207 Afstandshouder
  Niet meer leverbaar

36 Schroef 00M12501208 Niet meer leverbaar

• 00M12501208 Schroef
  Niet meer leverbaar
