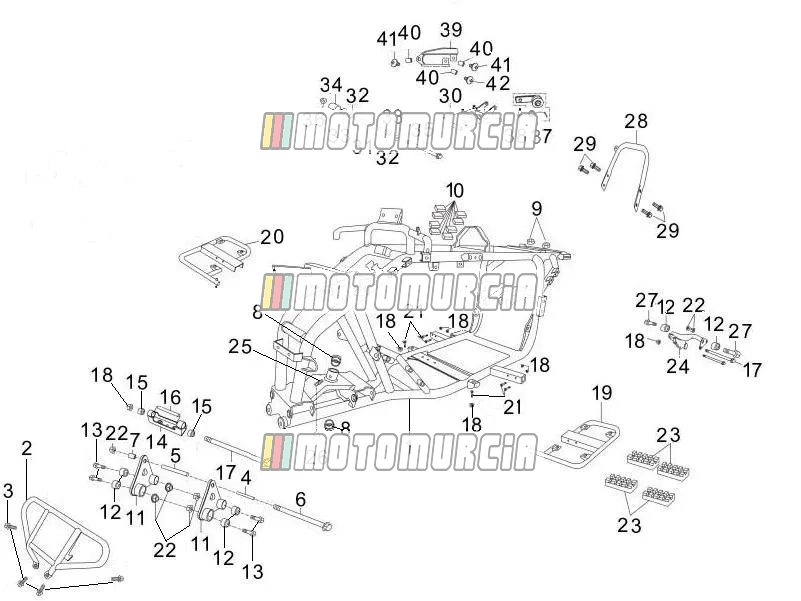

Exploded view — Frame/carrosserie

Producten

1 Frame A9A511100020 Niet meer leverbaar

• A9A511100020 Frame
  Niet meer leverbaar

2 Voorspatbordstang A9A521519013 Niet meer leverbaar

• A9A521519013 Voorspatbordstang
  Niet meer leverbaar

3 Flensbout 8x14 958000801402 Niet meer leverbaar

• 958000801402 Flensbout 8x14 Benodigd aantal: 6
  Niet meer leverbaar

4 Kernbuis 15x10x124 A9A586440010 Niet meer leverbaar

• A9A586440010 Kernbuis 15x10x124
  Niet meer leverbaar

5 Kernbuis 15x10x128 A9A586450000 Niet meer leverbaar

• A9A586450000 Kernbuis 15x10x128
  Niet meer leverbaar

7 Kernbuis, 4 A9A586470000 Niet meer leverbaar

• A9A586470000 Kernbuis, 4
  Niet meer leverbaar

8 Houder zitplaats A4A521970000 Niet meer leverbaar

• A4A521970000 Houder zitplaats Benodigd aantal: 2
  Niet meer leverbaar

9 Rubber A1A521460000 Niet meer leverbaar

• A1A521460000 Rubber Benodigd aantal: 2
  Niet meer leverbaar

10 Demper, 1 A1A521560000 Niet meer leverbaar

• A1A521560000 Demper, 1 Benodigd aantal: 8
  Niet meer leverbaar

11 E/g hanger bkt A9A521710010 Niet meer leverbaar

• A9A521710010 E/g hanger bkt Benodigd aantal: 2
  Niet meer leverbaar

12 Struik A9A521730010 Niet meer leverbaar

• A9A521730010 Struik Benodigd aantal: 6
  Niet meer leverbaar

13 Schroef 958001010003 Niet meer leverbaar

• 958001010003 Schroef Benodigd aantal: 4
  Niet meer leverbaar

14 E/g hanger bkt A9A521720000 Niet meer leverbaar

• A9A521720000 E/g hanger bkt
  Niet meer leverbaar

15 Struik M1A112230000 Niet meer leverbaar

• M1A112230000 Struik Benodigd aantal: 2
  Niet meer leverbaar

16 Kernbuis 15x10x128 A9A586460000 Niet meer leverbaar

• A9A586460000 Kernbuis 15x10x128
  Niet meer leverbaar

17 Schroef 958000816503 Niet meer leverbaar

• 958000816503 Schroef
  Niet meer leverbaar

18 Flens u moer 8mm 940610800003 Niet meer leverbaar

• 940610800003 Flens u moer 8mm Benodigd aantal: 8
  Niet meer leverbaar

19 V.l. voetsteun A9A595510000 Niet meer leverbaar

• A9A595510000 V.l. voetsteun
  Niet meer leverbaar

20 Voetsteun rechts A9A595610000 Niet meer leverbaar

• A9A595610000 Voetsteun rechts
  Niet meer leverbaar

21 Schroef 957010805003 Niet meer leverbaar

• 957010805003 Schroef Benodigd aantal: 6
  Niet meer leverbaar

22 Flens u moer 10mm 940611000003 Niet meer leverbaar

• 940611000003 Flens u moer 10mm Benodigd aantal: 6
  Niet meer leverbaar

23 Rubberen mat A9A521590010 Niet meer leverbaar

• A9A521590010 Rubberen mat Benodigd aantal: 4
  Niet meer leverbaar

24 E/g hanger bkt A9A521740020 Niet meer leverbaar

• A9A521740020 E/g hanger bkt
  Niet meer leverbaar

25 Vet ventiel A1A573670000 Niet meer leverbaar

• A1A573670000 Vet ventiel
  Niet meer leverbaar

26 Vet ventieldop A1A573680000 Niet meer leverbaar

• A1A573680000 Vet ventieldop
  Niet meer leverbaar

27 Schroef 958001006003 Niet meer leverbaar

• 958001006003 Schroef Benodigd aantal: 2
  Niet meer leverbaar

28 Armleuningen achter A4A521550010 Niet meer leverbaar

• A4A521550010 Armleuningen achter
  Niet meer leverbaar

29 Flensbout 8x16 958000801602 Niet meer leverbaar

• 958000801602 Flensbout 8x16 Benodigd aantal: 4
  Niet meer leverbaar

30 Achtervork comp. A9A581100011 Niet meer leverbaar

• A9A581100011 Achtervork comp.
  Niet meer leverbaar

31 Afstandshuls voor de achtervork A1A581510000 Niet meer leverbaar

• A1A581510000 Afstandshuls voor de achtervork
  Niet meer leverbaar

32 Bus bevat olie A1A581550000 Niet meer leverbaar

• A1A581550000 Bus bevat olie Benodigd aantal: 2
  Niet meer leverbaar

33 Deksel van de achtervorkafdichting A1A581650000 Niet meer leverbaar

• A1A581650000 Deksel van de achtervorkafdichting Benodigd aantal: 2
  Niet meer leverbaar

34 Rubberen hoes A1A581750000 Niet meer leverbaar

• A1A581750000 Rubberen hoes
  Niet meer leverbaar

35 Achtervork stelbout A1A581610000 Niet meer leverbaar

• A1A581610000 Achtervork stelbout
  Niet meer leverbaar

36 Flens u moer 14mm 940611400001 Niet meer leverbaar

• 940611400001 Flens u moer 14mm
  Niet meer leverbaar

37 Kettingspanner compleet. A4A269700000 Niet meer leverbaar

• A4A269700000 Kettingspanner compleet.
  Niet meer leverbaar

38 Kettingspanner bout A4A269730000 Niet meer leverbaar

• A4A269730000 Kettingspanner bout
  Niet meer leverbaar

39 Schuifketting, 1 A5A269800000 Niet meer leverbaar

• A5A269800000 Schuifketting, 1
  Niet meer leverbaar

40 Afstandshouder A5A351530000 Niet meer leverbaar

• A5A351530000 Afstandshouder Benodigd aantal: 3
  Niet meer leverbaar

41 Schroef 935300601802 Niet meer leverbaar

• 935300601802 Schroef Benodigd aantal: 2
  Niet meer leverbaar

42 Schroef 935300601502 Niet meer leverbaar

• 935300601502 Schroef
  Niet meer leverbaar
