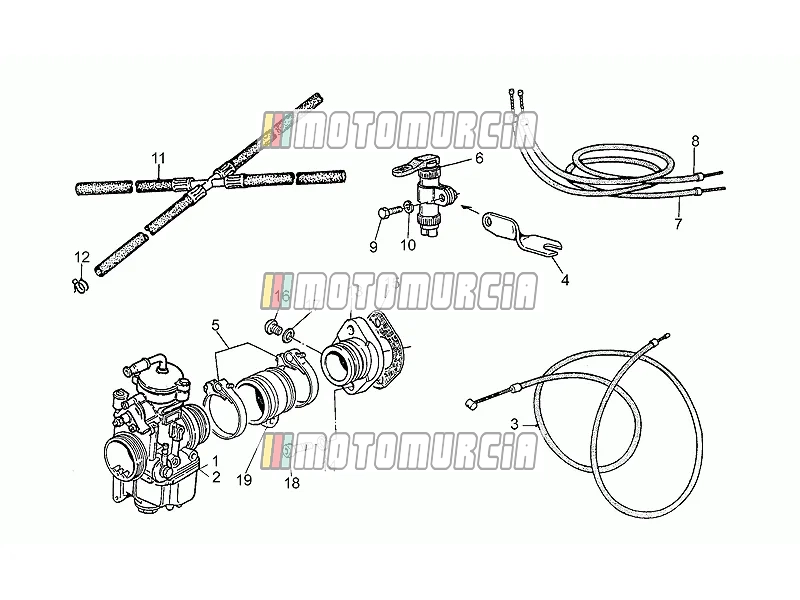

Exploded view — Brandstoftoevoer

Producten

1 Carburateur re GU28112610 Niet meer leverbaar

• GU28112610 Carburateur re
  Niet meer leverbaar

2 Carburateur links GU28112611 Niet meer leverbaar

• GU28112611 Carburateur links
  Niet meer leverbaar

3 Gaskabel GU28117511 Niet meer leverbaar

• GU28117511 Gaskabel Benodigd aantal: 2
  Niet meer leverbaar

4 Bord GU28135660 Niet meer leverbaar

• GU28135660 Bord
  Niet meer leverbaar

5 Klem Beschikbaar GU93305057

•

  Klem 57x59,5x10 mm Piaggio Group · GU93305057 · Benodigd aantal: 4 Beschikbaar

  € 11,36

  In winkelwagen

6 Hefboomstarter GU17133151 Niet meer leverbaar

• GU17133151 Hefboomstarter
  Niet meer leverbaar

7 Linker chokekabel GU17133550 Niet meer leverbaar

• GU17133550 Linker chokekabel
  Niet meer leverbaar

8 Rechter chokekabel GU17133560 Niet meer leverbaar

• GU17133560 Rechter chokekabel
  Niet meer leverbaar

9 Schroef GU98074216 Niet meer leverbaar

• GU98074216 Schroef
  Niet meer leverbaar

10 Ingekerfde sluitring Beschikbaar GU95021105

•

  Tandschijf Piaggio Group · GU95021105 Beschikbaar

  € 1,48

  In winkelwagen

11 Brandstof pijp GU29106500 Niet meer leverbaar

• GU29106500 Brandstof pijp
  Niet meer leverbaar

12 Klem GU28108410 Niet meer leverbaar

• GU28108410 Klem Benodigd aantal: 4
  Niet meer leverbaar

13 Inlaatspruitstuk GU29115020 Niet meer leverbaar

• GU29115020 Inlaatspruitstuk Benodigd aantal: 2
  Niet meer leverbaar

14 Wasmachine Beschikbaar GU95008206

•

  Sluitring 6,15x11x0,8 mm Piaggio Group · GU95008206 · Benodigd aantal: 6 Beschikbaar

  € 2,78

  In winkelwagen

15 Pakking GU14115550 Niet meer leverbaar

• GU14115550 Pakking Benodigd aantal: 2
  Niet meer leverbaar

16 Schroef Backorder GU98326009

•

  Bout Piaggio Group · GU98326009 · Benodigd aantal: 2 Backorder

  € 2,46

  In winkelwagen

17 Sluitring 6,25x10x1,5 Beschikbaar GU95100116

•

  Sluitring 6,25x10x1,5 mm Piaggio Group · GU95100116 · Benodigd aantal: 2 Beschikbaar

  € 1,79

  In winkelwagen

18 Schroef (m6x30) Beschikbaar GU98680330

•

  Bout M6x30 Piaggio Group · GU98680330 · Benodigd aantal: 6 Beschikbaar

  € 2,78

  In winkelwagen

19 Carburateurflens Beschikbaar GU14114350

•

  Inlaat Spruitstuk Piaggio Group · GU14114350 · Benodigd aantal: 2 Beschikbaar

  € 43,18

  In winkelwagen
