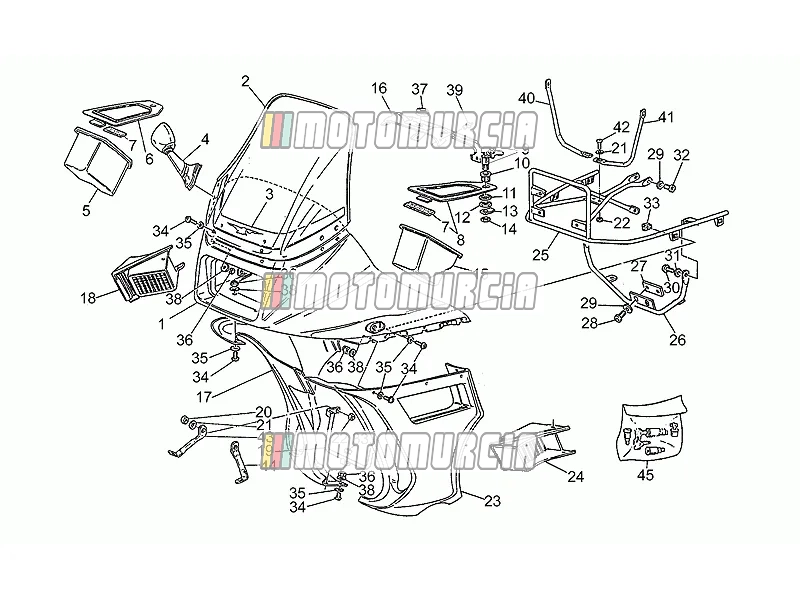

Exploded view — Kuip

Producten

1 Bovenste kuip GU295754601 Niet meer leverbaar

• GU295754601 Bovenste kuip
  Niet meer leverbaar
• GU29575471 Bovenkuip, naakt
  Niet meer leverbaar
• GU29575470 Bovenkuip, naakt
  Niet meer leverbaar

2 Voorruit cpl. GU29577260 Niet meer leverbaar

• GU29577260 Voorruit cpl.
  Niet meer leverbaar

3 Sticker op de voorruit GU29942360 Niet meer leverbaar

• GU29942360 Sticker op de voorruit
  Niet meer leverbaar

4 Achteruitkijkspiegel GU17769861 Niet meer leverbaar

• GU17769861 Achteruitkijkspiegel Benodigd aantal: 2
  Niet meer leverbaar

5 Rh gereedschapskist GU29579360 Niet meer leverbaar

• GU29579360 Rh gereedschapskist
  Niet meer leverbaar

6 Rh dekking GU29576260 Niet meer leverbaar

• GU29576260 Rh dekking
  Niet meer leverbaar

7 Zelfklevende pakking GU29579460 Niet meer leverbaar

• GU29579460 Zelfklevende pakking Benodigd aantal: 4
  Niet meer leverbaar

8 Lh dekking GU29576360 Niet meer leverbaar

• GU29576360 Lh dekking
  Niet meer leverbaar

9 Banden- 0000000 Niet meer leverbaar

• 0000000 Banden-
  Niet meer leverbaar

10 Slot lichaam Backorder GU29573460

•

  Kasteel opnemen Piaggio Group · GU29573460 · Benodigd aantal: 2 Backorder

  € 9,85

  In winkelwagen

11 Ringmoer GU95021019 Niet meer leverbaar

• GU95021019 Ringmoer Benodigd aantal: 2
  Niet meer leverbaar

12 Moer GU92608618 Niet meer leverbaar

• GU92608618 Moer Benodigd aantal: 2
  Niet meer leverbaar

13 Hendel GU29739460 Niet meer leverbaar

• GU29739460 Hendel Benodigd aantal: 2
  Niet meer leverbaar

14 Moer GU29468748 Niet meer leverbaar

• GU29468748 Moer Benodigd aantal: 2
  Niet meer leverbaar

15 Lh gereedschapskist GU29579660 Niet meer leverbaar

• GU29579660 Lh gereedschapskist
  Niet meer leverbaar

16 Stuur bescherming GU29574760 Niet meer leverbaar

• GU29574760 Stuur bescherming
  Niet meer leverbaar

17 Rechter zijpaneel GU29570370 Niet meer leverbaar

• GU29570370 Rechter zijpaneel
  Niet meer leverbaar
• GU295703601 Rechter zijpaneel
  Niet meer leverbaar
• GU29570371 Rechter zijpaneel
  Niet meer leverbaar

18 Rh luchtinlaat GU29478160 Niet meer leverbaar

• GU29478160 Rh luchtinlaat
  Niet meer leverbaar

19 Onderhoud GU29572160 Niet meer leverbaar

• GU29572160 Onderhoud
  Niet meer leverbaar

20 Schroef GU98074316 Niet meer leverbaar

• GU98074316 Schroef Benodigd aantal: 2
  Niet meer leverbaar

21 Wasmachine GU95001206 Niet meer leverbaar

• GU95001206 Wasmachine Benodigd aantal: 4
  Niet meer leverbaar

22 Moer Beschikbaar GU92602206

•

  Moer Piaggio Group · GU92602206 · Benodigd aantal: 4 Beschikbaar

  € 1,88

  In winkelwagen

23 Linker zijpaneel GU29570471 Niet meer leverbaar

• GU29570471 Linker zijpaneel
  Niet meer leverbaar
• GU29570470 Linker zijpaneel
  Niet meer leverbaar
• GU295704601 Linker zijpaneel
  Niet meer leverbaar

24 Lh luchtinlaat GU29478260 Niet meer leverbaar

• GU29478260 Lh luchtinlaat
  Niet meer leverbaar

25 Steun van de voorkuip GU29578661 Niet meer leverbaar

• GU29578661 Steun van de voorkuip
  Niet meer leverbaar

26 Kruisstuk van de kuipsteun GU29570860 Niet meer leverbaar

• GU29570860 Kruisstuk van de kuipsteun
  Niet meer leverbaar

27 Bord GU17451750 Niet meer leverbaar

• GU17451750 Bord
  Niet meer leverbaar

28 Schroef Beschikbaar GU98230816

•

  Bout Piaggio Group · GU98230816 · Benodigd aantal: 2 Beschikbaar

  € 1,73

  In winkelwagen

29 Veerring 8x15x0,3 Beschikbaar GU61270300

•

  Borgschijf 8x15x0,3 mm Piaggio Group · GU61270300 · Benodigd aantal: 5 Beschikbaar

  € 2,30

  In winkelwagen

30 Schroef GU98230612 Niet meer leverbaar

• GU98230612 Schroef Benodigd aantal: 2
  Niet meer leverbaar

31 Wasmachine Beschikbaar GU61013800

•

  Sluitring Piaggio Group · GU61013800 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

33 Gevangen noot Beschikbaar GU92660601

•

  Plaatmoer Piaggio Group · GU92660601 · Benodigd aantal: 8 Beschikbaar

  € 1,77

  In winkelwagen

34 Schroef Beschikbaar GU98230620

•

  Bout Piaggio Group · GU98230620 · Benodigd aantal: 26 Beschikbaar

  € 2,31

  In winkelwagen

35 Wasmachine GU29577860 Niet meer leverbaar

• GU29577860 Wasmachine Benodigd aantal: 26
  Niet meer leverbaar

36 Moer (m6x1) Backorder GU92630106

•

  Moer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 26 Backorder

  € 5,23

  In winkelwagen

37 Pakking GU29573860 Niet meer leverbaar

• GU29573860 Pakking
  Niet meer leverbaar

38 Wasmachine GU95100120 Niet meer leverbaar

• GU95100120 Wasmachine Benodigd aantal: 26
  Niet meer leverbaar

39 10-polig Beschikbaar GU23922210

•

  Bout Piaggio Group · GU23922210 · Benodigd aantal: 4 Beschikbaar

  € 1,77

  In winkelwagen

40 Rh-versterking GU29578260 Niet meer leverbaar

• GU29578260 Rh-versterking
  Niet meer leverbaar

41 Lh-versterking GU29578360 Niet meer leverbaar

• GU29578360 Lh-versterking
  Niet meer leverbaar

43 Beugel GU29574260 Niet meer leverbaar

• GU29574260 Beugel
  Niet meer leverbaar

44 Beugel GU29574360 Niet meer leverbaar

• GU29574360 Beugel
  Niet meer leverbaar

45 Slotenset GU29736961 Niet meer leverbaar

• GU29736961 Slotenset
  Niet meer leverbaar
