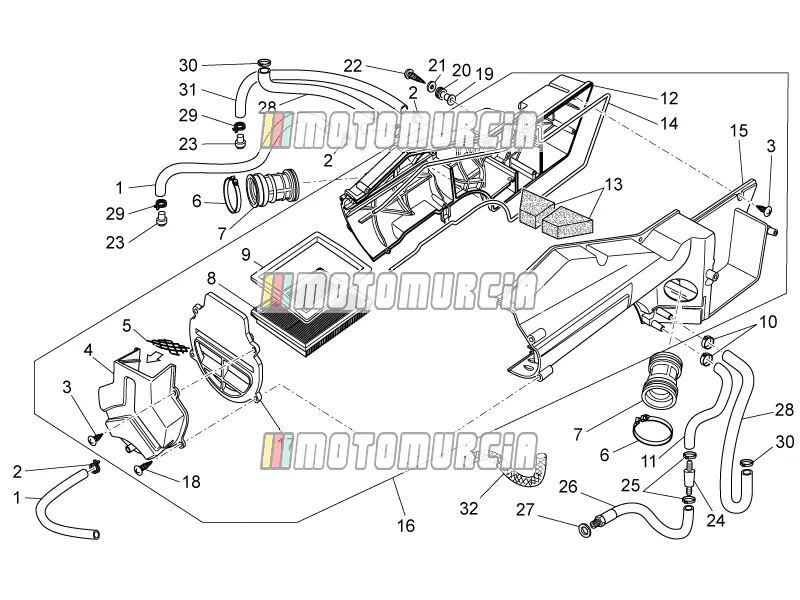

Exploded view — Luchtkast

Producten

1 Brandstofleiding 5,5x10 (5,5x10) Beschikbaar 896544

•

  Benzine slang 5,5x10 mm Piaggio Group · 896544 · Benodigd aantal: 2 Beschikbaar

  € 32,88

  In winkelwagen

2 Slangklem d 11,9 Beschikbaar AP8201358

•

  Klem Ø 11,90 mm Piaggio Group · AP8201358 · Benodigd aantal: 2 Beschikbaar

  € 0,99

  In winkelwagen

3 Schroef Beschikbaar AP8150413

•

  Boutdraad 3,9x14 mm, edelstaal Piaggio Group · AP8150413 · Benodigd aantal: 12 Beschikbaar

  € 1,69

  In winkelwagen

4 Filterdeksel Backorder GU32116910

•

  Deksel Piaggio Group · GU32116910 Backorder

  € 19,42

  In winkelwagen

5 Filtergaas Backorder GU32113510

•

  Rooster Piaggio Group · GU32113510 Backorder

  € 8,54

  In winkelwagen

6 Klem Beschikbaar GU93305061

•

  Klem 61/65,5 mm Piaggio Group · GU93305061 · Benodigd aantal: 2 Beschikbaar

  € 10,61

  In winkelwagen

7 Inlaatslang GU32114410 Niet meer leverbaar

• GU32114410 Inlaatslang Benodigd aantal: 2
  Niet meer leverbaar

8 Luchtfilter Beschikbaar AP8104242

• AP8104242 Luchtfilter


  Luchtfilter Piaggio Group · ap8104242 Beschikbaar

  € 14,81

  In winkelwagen


  Luchtfilter Piaggio Group · AP8104242 Beschikbaar

  € 14,81

  In winkelwagen


  Luchtfilter Piaggio Group · ap8104242 Beschikbaar

  € 14,81

  In winkelwagen

9 Onderhoud Backorder GU32114110

•

  Frame, voor luchtfilter Piaggio Group · GU32114110 Backorder

  € 62,17

  In winkelwagen

10 Klem Beschikbaar AP8102766

•

  Klemveer Ø 15,80 mm Piaggio Group · AP8102766 · Benodigd aantal: 3 Beschikbaar

  € 2,18

  In winkelwagen

11 Ontluchtingsleiding Beschikbaar AP8120772

•

  Ontluchtingsleiding Piaggio Group · AP8120772 Beschikbaar

  € 22,22

  In winkelwagen

12 Rh lagerschaal Backorder GU32114011

•

  Behuizing, rechts Piaggio Group · GU32114011 Backorder

  € 26,66

  In winkelwagen

13 Filter doorblazen Beschikbaar AP8104525

•

  Blow-By-Filter Piaggio Group · AP8104525 · Benodigd aantal: 2 Beschikbaar

  € 3,53

  In winkelwagen

14 Afdichting luchtfilterkast Beschikbaar AP8120615

•

  Afdichtring Piaggio Group · AP8120615 · Benodigd aantal: 3 Beschikbaar

  € 3,18

  In winkelwagen

15 Lh lagerschaal Backorder 883697

•

  Deksel, links Piaggio Group · 883697 Backorder

  € 28,10

  In winkelwagen

16 Luchtkast Backorder 883696

•

  Luchfilter compleet Piaggio Group · 883696 Backorder

  € 60,50

  In winkelwagen

17 Afdekking Backorder GU32113410

•

  Afdekking Piaggio Group · GU32113410 Backorder

  € 10,72

  In winkelwagen

18 Schroef Beschikbaar AP8152329

•

  Bout M5x20 Piaggio Group · AP8152329 · Benodigd aantal: 3 Beschikbaar

  € 2,18

  In winkelwagen

19 Afstandsstuk d.6,5 Beschikbaar GU30576100

•

  Afstandhouder Piaggio Group · GU30576100 · Benodigd aantal: 3 Beschikbaar

  € 13,64

  In winkelwagen

20 Afstandsstuk (rubber) Beschikbaar GU91551010

•

  Rubber 10x20x10 mm Piaggio Group · GU91551010 · Benodigd aantal: 3 Beschikbaar

  € 8,69

  In winkelwagen

21 Sluitring 5,25x14x1,5 Beschikbaar GU95100059

•

  Sluitring 5,25x14x1,5 mm Piaggio Group · GU95100059 · Benodigd aantal: 3 Beschikbaar

  € 1,77

  In winkelwagen

23 Stop Backorder AP8120876

•

  Afsluitbout Piaggio Group · AP8120876 · Benodigd aantal: 2 Backorder

  € 9,44

  In winkelwagen

24 Anti-terugslagklep Beschikbaar AP8104251

•

  Kleppen Piaggio Group · AP8104251 Beschikbaar

  € 47,34

  In winkelwagen

25 Klem Beschikbaar AP8102159

•

  Klem Click roze, 11,5x6 mm Piaggio Group · AP8102159 · Benodigd aantal: 2 Beschikbaar

  € 10,55

  In winkelwagen

26 Adempauze Beschikbaar GU32159310

•

  Ontluchtingsleiding Piaggio Group · GU32159310 Beschikbaar

  € 27,50

  In winkelwagen

27 Pakking Beschikbaar GU90714082

•

  Pakking Piaggio Group · GU90714082 Beschikbaar

  € 1,51

  In winkelwagen

28 Ontluchtingsleiding Beschikbaar GU32159610

•

  Ontluchtingsleiding Piaggio Group · GU32159610 · Benodigd aantal: 2 Beschikbaar

  € 13,01

  In winkelwagen

29 Klem Beschikbaar GU61108500

•

  Klemveer Ø 9,00 mm Piaggio Group · GU61108500 · Benodigd aantal: 2 Beschikbaar

  € 1,26

  In winkelwagen

30 Klem Beschikbaar AP8102239

•

  Klem Click 12,5x8 mm Piaggio Group · AP8102239 · Benodigd aantal: 2 Beschikbaar

  € 3,99

  In winkelwagen

31 Brandstofleiding 6x10 Beschikbaar AP8144038

•

  Brandstofleiding 6x10 mm Piaggio Group · AP8144038 Beschikbaar

  € 40,86

  In winkelwagen

32 Thermische mantel Backorder GU00823923140

•

  Beschermhoes Piaggio Group · GU00823923140 Backorder

  € 48,34

  In winkelwagen
