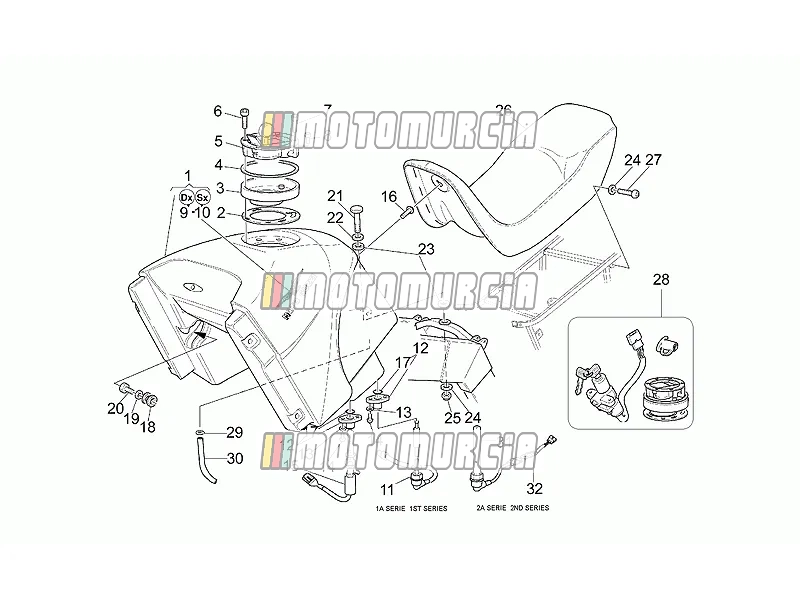

Exploded view — Brandstoftank
‹ Terug naar model
Moto Guzzi Quota ES 1100 2000
Producten
1 Brandstoftank (bruin)
-
GU89000276 Brandstoftank (bruin)
- Kleur: Sand pearl 039/Bisanzio brown 350
- Zie onderdelenbulletin nr. 004 van 2000
-
GU89000295 Brandstoftank (rood)
- Kleur: Red
- Zie onderdelenbulletin nr. 004 van 2000
-
GU89000275 Brandstoftank (blauw)
- Kleur: Sand pearl 039/Blu oil 243
- Zie onderdelenbulletin nr. 004 van 2000
-
GU89000277 Brandstoftank, zwart
- Kleur: Zwart
- Zie onderdelenbulletin nr. 004 van 2000
-
GU89000274 Brandstoftank, zand/geel
- Kleur: Sand pearl 039/Sun yellow 047
- Zie onderdelenbulletin nr. 004 van 2000
-
GU30100224 Brandstoftank
- Kleur: Onbewerkt
- Zie onderdelenbulletin nr. 004 van 2000
2 Pakking
-
GU02102400 PakkingNiet meer leverbaar
3 Flens Backorder
-
Flens Piaggio Group · GU02102300 Backorder · Verzonden in 2–4 weken€ 32,13
4 Dop afdichting Beschikbaar
-
- Uitvoering RSV Mille "R"acing
Pakking Piaggio Group · AP8120893 Beschikbaar · Verzonden in 3–5 werkdagen€ 19,54
5 Brandstofvulopeningdop
-
GU01103960 BrandstofvulopeningdopNiet meer leverbaar
6 Schroef m5x30 Backorder
-
Bout M5x30 Piaggio Group · GU98620230 · Benodigd aantal: 3 Backorder · Verzonden in 2–4 weken€ 1,43
7 Schroef Beschikbaar
-
- Vanaf framenr. KD115750
- Zie onderdelenbulletin nr. 033 van 2000
Bout M5x10 Piaggio Group · GU98622210 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,29
8 Schroef
-
GU98622215 SchroefNiet meer leverbaar
9 "moto guzzi" rh-sticker
-
GU01917800 "moto guzzi" rh-sticker
- Bouwjaar: 2000
- Bouwjaar: 2001
10 "moto guzzi" lh-sticker
-
GU01917900 "moto guzzi" lh-sticker
- Bouwjaar: 2000
- Bouwjaar: 2001
11 Brandstofmeter
-
GU30103030 Brandstofmeter
- Eerste serie 250 mm
12 Ringmoer
-
GU30101830 Ringmoer Benodigd aantal: 3
- Eerste serie 250 mm
-
GU02101800 Flens Benodigd aantal: 3
- Tweede serie 237 mm
- Zie onderdelenbulletin nr. 004 van 2000
13 Sluitring 5,9x3x0,8 Beschikbaar
-
- Uitvoering Staatspolitie
- Zie onderdelenbulletin nr. 023 van 1999
Onderlegring 5,9x3x0,8 mm Piaggio Group · GU29217960 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,44
14 Schroef Beschikbaar
-
- Ontstekingsunit Digiplex
- Zie technisch bulletin nr. 292 van 1995
Bout M5x10 Piaggio Group · GU98230510 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,29
15 Brandstof magneetventiel
-
GU03105300 Brandstof magneetventiel Benodigd aantal: 2Niet meer leverbaar
16 Schroef Backorder
-
Bout Piaggio Group · GU30103225 Backorder · Verzonden in 2–4 weken€ 14,52
17 O-Ring Beschikbaar
18 Afstandsstuk (rubber) Backorder
-
Rubber Piaggio Group · GU91551166 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken€ 12,27
19 Onderlegring Beschikbaar
-
Sluitring Piaggio Group · GU95100256 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 2,46
20 Schroef
-
GU98054412 Schroef Benodigd aantal: 2
- Vanaf framenr. KC12446-KD12178
- Zie technisch bulletin nr. 307 van 1995
21 Schroef
-
GU98052355 Schroef
- Eerste serie 250 mm
-
GU98052360 Schroef
- Tweede serie 237 mm
- Zie onderdelenbulletin nr. 004 van 2000
22 Sluitring 6,4x12x1,2 Beschikbaar
-
Onderlegring 6,5x20x2 mm Piaggio Group · GU95100141 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,29
-
- Land: Duitsland
- Land: Zwitserland
Sluitring Piaggio Group · GU95100123 Beschikbaar · Verzonden in 3–5 werkdagen€ 2,06
23 Afstandsstuk (rubber)
-
GU93110065 Afstandsstuk (rubber) Benodigd aantal: 2
- Eerste serie 250 mm
-
GU93110082 Afstandsstuk (rubber) Benodigd aantal: 2
- Tweede serie 237 mm
- Zie onderdelenbulletin nr. 004 van 2000
24 Onderlegring Beschikbaar
-
- Land: Verenigde Staten van Amerika
Sluitring Piaggio Group · GU95000206 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,29
25 Moer Beschikbaar
-
- Uitvoering 70°
- Land: Korea
Moer Piaggio Group · 219277 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 0,99 -
- Bouwjaar: 2008
Standaardmoer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken€ 5,23
26 Zadel assy
-
GU30460525 Zadel assyNiet meer leverbaar
27 Schroef Beschikbaar
-
- Eerste serie
- Tweede serie
- Land: Verenigde Staten van Amerika
Bout Piaggio Group · GU98230816 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,73
28 Slotenset
-
GU30736825 SlotensetNiet meer leverbaar
29 Klem Beschikbaar
-
- Land: Canada
- Land: Singapore
- Land: Verenigde Staten van Amerika
Klemveer Ø 9,00 mm Piaggio Group · GU61108500 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,26
30 Ontluchtingsleiding Beschikbaar
-
- Eerste serie
- Eerste serie
- Tweede serie
Ontluchtingsleiding Piaggio Group · GU00823944050 Beschikbaar · Verzonden in 3–5 werkdagen€ 19,88
31 Brandstofmeter
-
GU01103000 Brandstofmeter
- Tweede serie 237 mm
- Zie onderdelenbulletin nr. 004 van 2000
32 Adapter
-
GU30759725 AdapterNiet meer leverbaar
