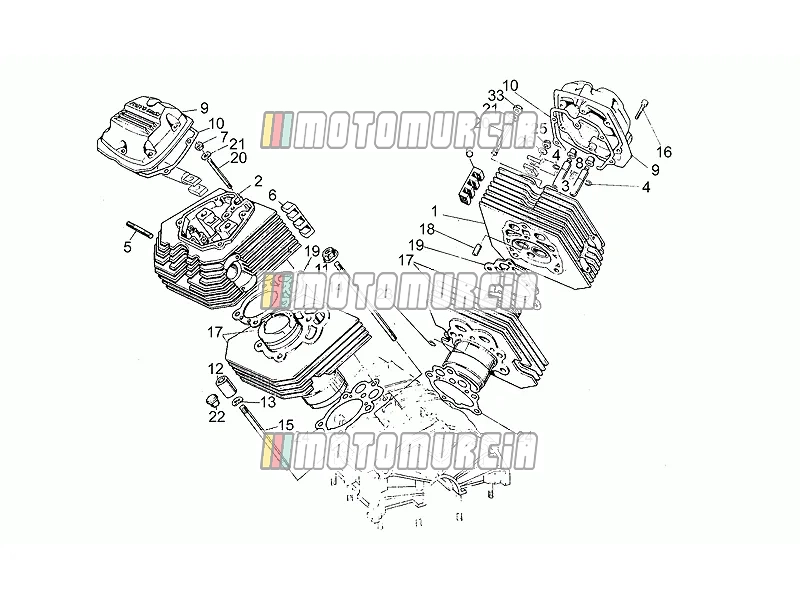

Exploded view — Cilinderkop

Producten

1 Rh hoofd GU19022120 Niet meer leverbaar

• GU19022120 Rh hoofd
  Niet meer leverbaar

2 L hoofd GU19022220 Niet meer leverbaar

• GU19022220 L hoofd
  Niet meer leverbaar

3 Klep gids GU61036801 Niet meer leverbaar

• GU61036801 Klep gids Benodigd aantal: 4
  Niet meer leverbaar

4 Circlip Beschikbaar GU90353009

•

  Borgring Piaggio Group · GU90353009 · Benodigd aantal: 4 Beschikbaar

  € 1,29

  In winkelwagen

5 Bout Beschikbaar GU96506042

•

  Draadeind Piaggio Group · GU96506042 · Benodigd aantal: 4 Beschikbaar

  € 10,81

  In winkelwagen

6 Anti-vibratie plaat GU19025300 Niet meer leverbaar

• GU19025300 Anti-vibratie plaat Benodigd aantal: 4
  Niet meer leverbaar

7 Moer Beschikbaar GU19021920

•

  Moer Piaggio Group · GU19021920 · Benodigd aantal: 2 Beschikbaar

  € 11,36

  In winkelwagen

8 Oliekeerring Beschikbaar GU19037820

•

  Pakking Piaggio Group · GU19037820 · Benodigd aantal: 4 Beschikbaar

  € 26,08

  In winkelwagen

9 Kleppen deksel GU19023520 Niet meer leverbaar

• GU19023520 Kleppen deksel Benodigd aantal: 2
  Niet meer leverbaar

10 Pakking - kopdeksel Beschikbaar 887002

•

  Klepdekselafdichting Piaggio Group · 887002 · Benodigd aantal: 2 Beschikbaar

  € 7,21

  In winkelwagen

11 Moer m10x1,5 GU92603010 Niet meer leverbaar

• GU92603010 Moer m10x1,5 Benodigd aantal: 4
  Niet meer leverbaar

12 Kolom moer Beschikbaar GU13021900

•

  Kolom moer Piaggio Group · GU13021900 · Benodigd aantal: 4 Beschikbaar

  € 16,37

  In winkelwagen

14 Bout GU96510182 Niet meer leverbaar

• GU96510182 Bout Benodigd aantal: 4
  Niet meer leverbaar

15 Bout GU96510125 Niet meer leverbaar

• GU96510125 Bout Benodigd aantal: 4
  Niet meer leverbaar

16 Schroef Backorder GU98622325

•

  Bout M6x25 Piaggio Group · GU98622325 · Benodigd aantal: 12 Backorder

  € 1,29

  In winkelwagen

17 Cilinderset GU19060121 Niet meer leverbaar

• GU19060121 Cilinderset Benodigd aantal: 2
  Niet meer leverbaar

18 Doorvoering GU19021320 Niet meer leverbaar

• GU19021320 Doorvoering Benodigd aantal: 2
  Niet meer leverbaar

19 Flenspakking GU27022020 Niet meer leverbaar

• GU27022020 Flenspakking Benodigd aantal: 2
  Niet meer leverbaar

20 Bout GU96508107 Niet meer leverbaar

• GU96508107 Bout Benodigd aantal: 2
  Niet meer leverbaar

21 Veerring 8x15x0,3 Beschikbaar GU61270300

•

  Borgschijf 8x15x0,3 mm Piaggio Group · GU61270300 · Benodigd aantal: 2 Beschikbaar

  € 2,30

  In winkelwagen

22 Afdekking Beschikbaar GU93180245

•

  Deksel Piaggio Group · GU93180245 · Benodigd aantal: 4 Beschikbaar

  € 3,13

  In winkelwagen

23 O-Ring Beschikbaar GU61027200

•

  O-ring Piaggio Group · GU61027200 · Benodigd aantal: 2 Beschikbaar

  € 1,77

  In winkelwagen

24 Pakking - cilinderbasis Beschikbaar GU19020820

•

  Pakking Cilindervoet Piaggio Group · GU19020820 · Benodigd aantal: 2 Beschikbaar

  € 12,74

  In winkelwagen

25 Moer GU92601010 Niet meer leverbaar

• GU92601010 Moer
  Niet meer leverbaar

26 Wasmachine Beschikbaar GU95129180

•

  Sluitring 10,5x18x0,8 mm Piaggio Group · GU95129180 Beschikbaar

  € 1,29

  In winkelwagen
