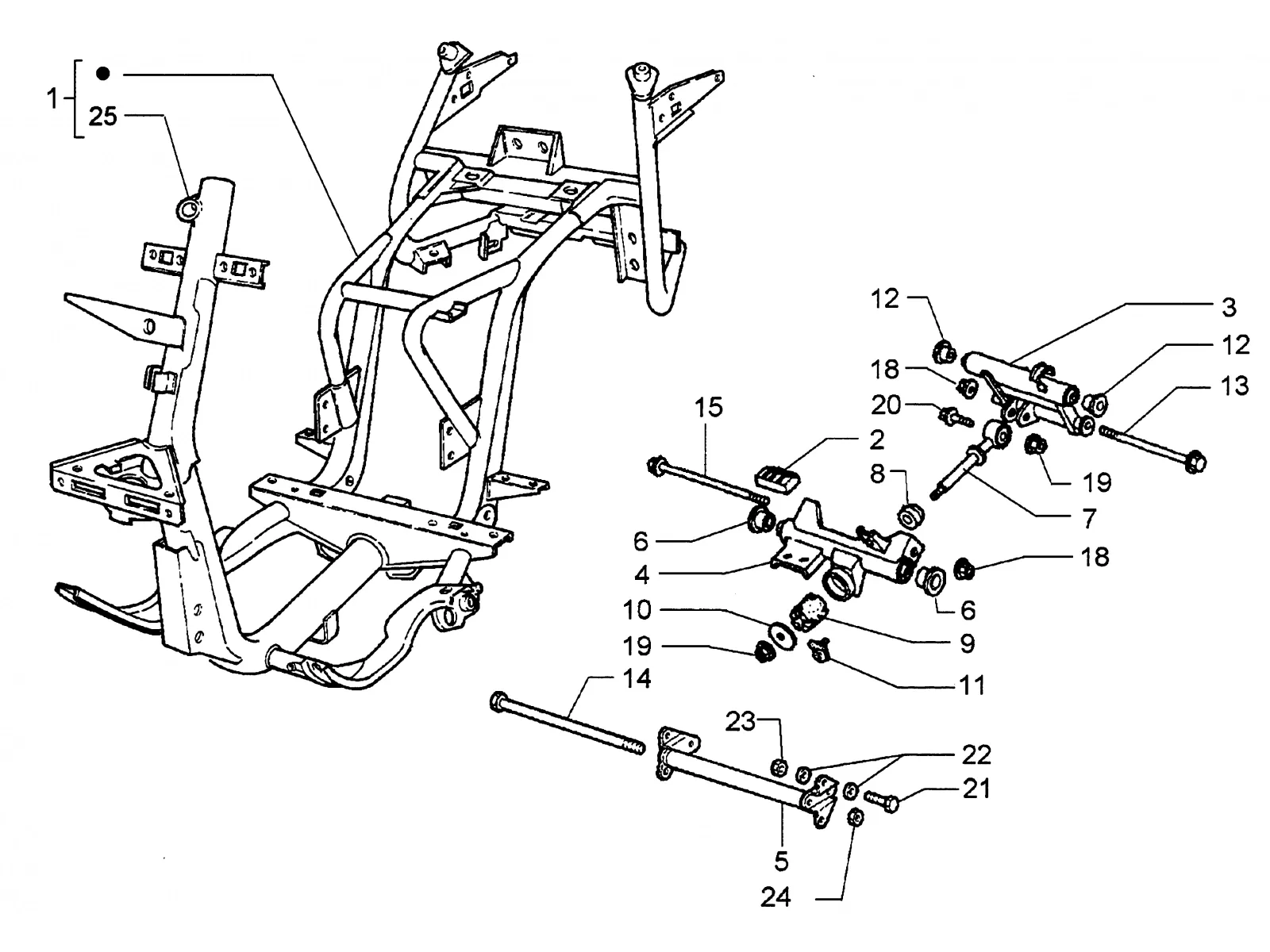

Exploded view — Kader

Producten

1 Frame 574702 Niet meer leverbaar

• 574702 Frame
  Niet meer leverbaar

2 Afstandsstuk (rubber) 495386 Niet meer leverbaar

• 495386 Afstandsstuk (rubber)
  Niet meer leverbaar

3 Motor ondersteuning 495387 Niet meer leverbaar

• 495387 Motor ondersteuning
  Niet meer leverbaar

4 Motor ondersteuning 495388 Niet meer leverbaar

• 495388 Motor ondersteuning
  Niet meer leverbaar

5 Motor ondersteuning 574504 Niet meer leverbaar

• 574504 Motor ondersteuning
  Niet meer leverbaar

6 Doorvoering 495389 Niet meer leverbaar

• 495389 Doorvoering Benodigd aantal: 2
  Niet meer leverbaar

7 Frame 495394 Niet meer leverbaar

• 495394 Frame Benodigd aantal: 2
  Niet meer leverbaar

8 Afstandsstuk (rubber) 495390 Niet meer leverbaar

• 495390 Afstandsstuk (rubber)
  Niet meer leverbaar

9 Afstandsstuk (rubber) 495391 Niet meer leverbaar

• 495391 Afstandsstuk (rubber)
  Niet meer leverbaar

10 Wasmachine 495392 Niet meer leverbaar

• 495392 Wasmachine
  Niet meer leverbaar

11 Afstandsstuk (rubber) 495393 Niet meer leverbaar

• 495393 Afstandsstuk (rubber)
  Niet meer leverbaar

12 Doorvoering 495404 Niet meer leverbaar

• 495404 Doorvoering Benodigd aantal: 2
  Niet meer leverbaar

13 Schroef 495213 Niet meer leverbaar

• 495213 Schroef
  Niet meer leverbaar

14 Pin 946036 Niet meer leverbaar

• 946036 Pin
  Niet meer leverbaar

15 Schroef 495395 Niet meer leverbaar

• 495395 Schroef
  Niet meer leverbaar

18 Moer 495396 Niet meer leverbaar

• 495396 Moer Benodigd aantal: 2
  Niet meer leverbaar

19 Moer 495397 Niet meer leverbaar

• 495397 Moer Benodigd aantal: 2
  Niet meer leverbaar

20 Schroef 495398 Niet meer leverbaar

• 495398 Schroef
  Niet meer leverbaar

21 Schroef Beschikbaar 599009

•

  Bout M8x20 Piaggio Group · 599009 · Benodigd aantal: 4 Beschikbaar

  € 1,72

  In winkelwagen

22 Wasmachine Beschikbaar 003038

•

  Sluitring 8,4x18x2 mm Piaggio Group · 003038 · Benodigd aantal: 8 Beschikbaar

  € 1,43

  In winkelwagen

23 Moer Beschikbaar 020008

•

  Moer M8 Piaggio Group · 020008 · Benodigd aantal: 4 Beschikbaar

  € 1,48

  In winkelwagen

24 Moer Beschikbaar 261319

•

  Moer M12x1.25 Piaggio Group · 261319 Beschikbaar

  € 1,88

  In winkelwagen

25 Ondersteuning voor slot Beschikbaar 298604

•

  Kasteel opnemen Piaggio Group · 298604 Beschikbaar

  € 43,14

  In winkelwagen
