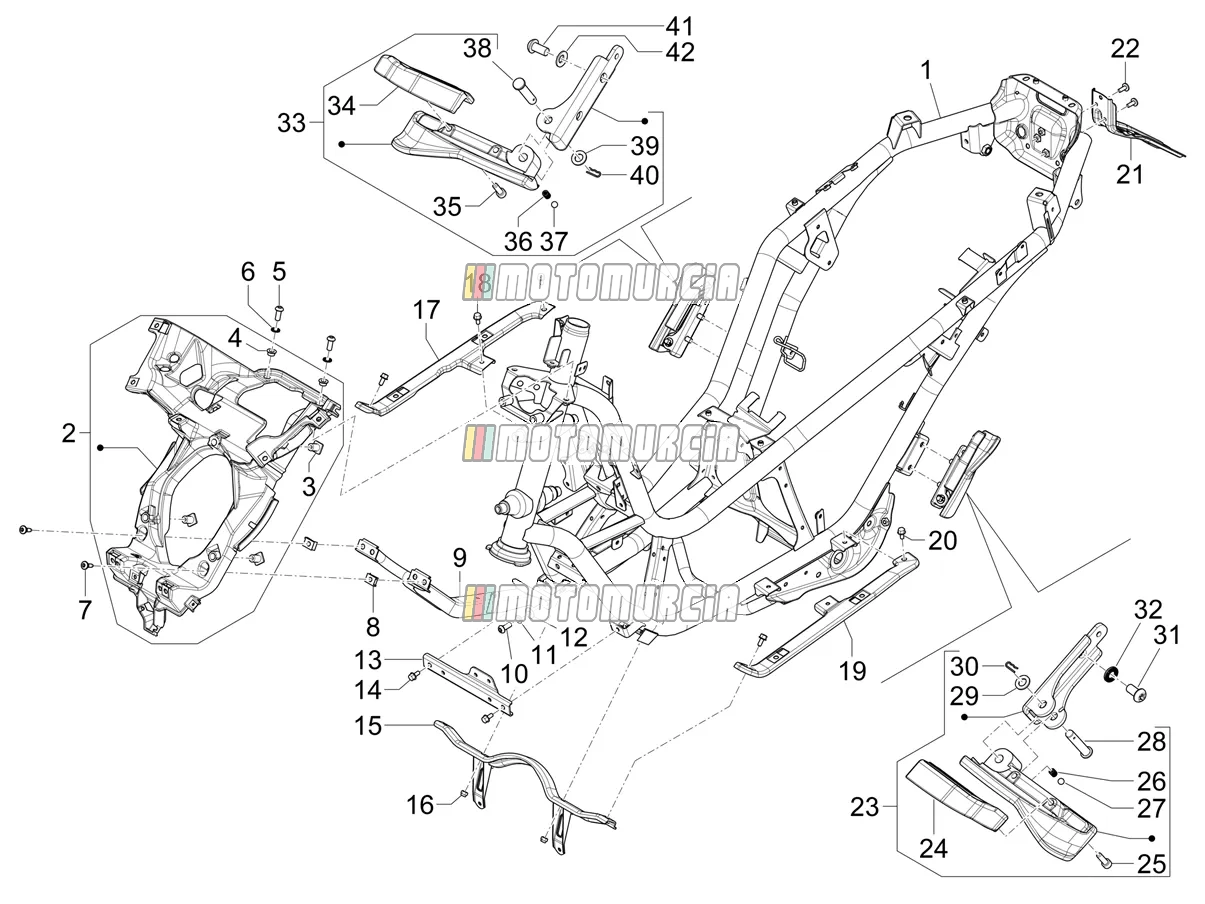

Exploded view — Frame/carrosserie

Producten

1 * FRAME MET I.P. Backorder 1B0112405

•

  * FRAME MET I.P. Piaggio Group · 1B0112405 Backorder

  € 1.285,50

  In winkelwagen

2 Compleet voorframe Beschikbaar 1B011258

•

  Compleet voorframe Piaggio Group · 1B011258 Beschikbaar

  € 204,07

  In winkelwagen

3 Afstandshouder Backorder 1B009932

•

  Afstandhouder Piaggio Group · 1B009932 · Benodigd aantal: 3 Backorder

  € 7,56

  In winkelwagen

4 Geflensde afstandhouder Backorder 1B009946

•

  Bus Piaggio Group · 1B009946 · Benodigd aantal: 2 Backorder

  € 3,04

  In winkelwagen

5 Schroef Beschikbaar 263381

•

  Bout Piaggio Group · 263381 · Benodigd aantal: 2 Beschikbaar

  € 1,80

  In winkelwagen

6 Wasmachine Beschikbaar 012540

•

  Sluitring 14x8,3x1,8 mm Piaggio Group · 012540 · Benodigd aantal: 2 Beschikbaar

  € 1,21

  In winkelwagen

7 Schroef Beschikbaar CM179201

•

  Bout M6x22 Piaggio Group · CM179201 · Benodigd aantal: 2 Beschikbaar

  € 0,99

  In winkelwagen

8 Clipmoeren (m6) Beschikbaar 254485

•

  Plaatmoer Piaggio Group · 254485 · Benodigd aantal: 2 Beschikbaar

  € 2,04

  In winkelwagen

9 Subchassis vooraan met up.p. Beschikbaar 1B0091235

•

  Subchassis vooraan met up.p. Piaggio Group · 1B0091235 Beschikbaar

  € 120,75

  In winkelwagen

10 Torx-schroef met ovale kop m8x20 Beschikbaar 2B002311

•

  Bout M8x20 Piaggio Group · 2B002311 · Benodigd aantal: 2 Beschikbaar

  € 2,53

  In winkelwagen

11 Sluitring (veer) Beschikbaar 016408

•

  Veerring 13,75x8,15x4,5 mm Piaggio Group · 016408 · Benodigd aantal: 2 Beschikbaar

  € 1,84

  In winkelwagen

12 Wasmachine Beschikbaar 006032

•

  Sluitring Piaggio Group · 006032 · Benodigd aantal: 2 Beschikbaar

  € 2,04

  In winkelwagen

13 Ondersteuning dwarsbalk koelvloeistof Backorder 1B0059625

•

  Traverse Piaggio Group · 1B0059625 Backorder

  € 111,11

  In winkelwagen

14 Schroef Beschikbaar B016426

•

  Bout met Flens M6x14 Piaggio Group · B016426 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

15 Centrale kruispin Beschikbaar 1B0060655

•

  Traverse Piaggio Group · 1B0060655 Beschikbaar

  € 71,81

  In winkelwagen

16 Moer Beschikbaar 012138

•

  Moer Piaggio Group · 012138 · Benodigd aantal: 2 Beschikbaar

  € 5,07

  In winkelwagen

17 Rechter voetsteun kruispen Beschikbaar 1B0060245

•

  Traverse rechts Piaggio Group · 1B0060245 Beschikbaar

  € 41,67

  In winkelwagen

18 Schroef Beschikbaar B016426

•

  Bout met Flens M6x14 Piaggio Group · B016426 · Benodigd aantal: 3 Beschikbaar

  € 1,48

  In winkelwagen

19 Linker voetsteun kruispen Beschikbaar 1B0060235

•

  Traverse links Piaggio Group · 1B0060235 Beschikbaar

  € 41,67

  In winkelwagen

20 Schroef Beschikbaar B016426

•

  Bout met Flens M6x14 Piaggio Group · B016426 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

21 * Achterframe Backorder 1B0112415

•

  * Achterframe Piaggio Group · 1B0112415 Backorder

  € 33,61

  In winkelwagen

22 Schroef Beschikbaar CM179301

•

  Bout M6x16 Piaggio Group · CM179301 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

23 * Voltooi lh. voetsteun Beschikbaar 1B00645800080

•

  * Voltooi lh. voetsteun Piaggio Group · 1B00645800080 Beschikbaar

  € 116,27

  In winkelwagen

24 Linker voetsteunen achter rubber Beschikbaar 656993

•

  Voetsteun links Piaggio Group · 656993 Beschikbaar

  € 19,23

  In winkelwagen

25 Verzonken cilindrische zeskantschroef m5x16 Beschikbaar 1C004839

•

  Bout M5x16 Piaggio Group · 1C004839 · Benodigd aantal: 2 Beschikbaar

  € 1,02

  In winkelwagen

26 Premisfeer lente Beschikbaar 2955909

•

  Veer Piaggio Group · 2955909 Beschikbaar

  € 3,94

  In winkelwagen

27 Bal Beschikbaar 2955916

•

  Kogel voor voetsteun Piaggio Group · 2955916 Beschikbaar

  € 1,65

  In winkelwagen

28 Pin Backorder 975835

•

  Pin Piaggio Group · 975835 Backorder

  € 0,99

  In winkelwagen

29 Wasmachine Beschikbaar 003058

•

  Sluitring 15x8,4x1,5 mm Piaggio Group · 003058 Beschikbaar

  € 1,84

  In winkelwagen

30 Elastische veer Beschikbaar 259933

•

  Splitpen Piaggio Group · 259933 Beschikbaar

  € 0,99

  In winkelwagen

31 Schroef Beschikbaar 1B008127

•

  Torx bout Piaggio Group · 1B008127 · Benodigd aantal: 2 Beschikbaar

  € 1,61

  In winkelwagen

32 Wasmachine Beschikbaar 834187

•

  Sluitring 16x8,2x2,2 mm Piaggio Group · 834187 · Benodigd aantal: 2 Beschikbaar

  € 1,31

  In winkelwagen

33 * Complete RH -voetsteun Backorder 1B00646000080

•

  * Complete RH -voetsteun Piaggio Group · 1B00646000080 Backorder

  € 116,27

  In winkelwagen

34 Rh achterste voetsteunen rubber Beschikbaar 656994

•

  Voetsteun rechts Piaggio Group · 656994 Beschikbaar

  € 19,23

  In winkelwagen

35 Verzonken cilindrische zeskantschroef m5x16 Beschikbaar 1C004839

•

  Bout M5x16 Piaggio Group · 1C004839 · Benodigd aantal: 2 Beschikbaar

  € 1,02

  In winkelwagen

36 Premisfeer lente Beschikbaar 2955909

•

  Veer Piaggio Group · 2955909 Beschikbaar

  € 3,94

  In winkelwagen

37 Bal Beschikbaar 2955916

•

  Kogel voor voetsteun Piaggio Group · 2955916 Beschikbaar

  € 1,65

  In winkelwagen

38 Pin Backorder 975835

•

  Pin Piaggio Group · 975835 Backorder

  € 0,99

  In winkelwagen

39 Wasmachine Beschikbaar 003058

•

  Sluitring 15x8,4x1,5 mm Piaggio Group · 003058 Beschikbaar

  € 1,84

  In winkelwagen

40 Elastische veer Beschikbaar 259933

•

  Splitpen Piaggio Group · 259933 Beschikbaar

  € 0,99

  In winkelwagen

41 Schroef Beschikbaar 1B008127

•

  Torx bout Piaggio Group · 1B008127 · Benodigd aantal: 2 Beschikbaar

  € 1,61

  In winkelwagen

42 Wasmachine Beschikbaar 834187

•

  Sluitring 16x8,2x2,2 mm Piaggio Group · 834187 · Benodigd aantal: 2 Beschikbaar

  € 1,31

  In winkelwagen
