Aprilia Atlantic 125 2012 vues éclatées

Utilisez les boutons ci-dessous pour filtrer les dessins par groupe
arbre à cames Aprilia arbre à cames 484819 noix 82817R vis de réglage B018484 culbuteur latéral d'échappement complet B018483 culbuteur latéral d'admission complet 8455185 arbre à cames 486343 culbuterie 877771 système de distribution 1A003115 vis 877309 plaque d'usure d'arbre à cames 484123 vis 877310 rondelle 018639 vis 830446 rondelle 830447 rondelle arbre à cames
carburateur I Aprilia carburateur I AP8152280 vis 1A000833 serrer CM128216 carburateur B016578 collecteur d'admission 494921 jeu de joints de carburateur per carburatore walbro 845995 bride de carburateur 260918 serrer CM002910 serrer carburateur I

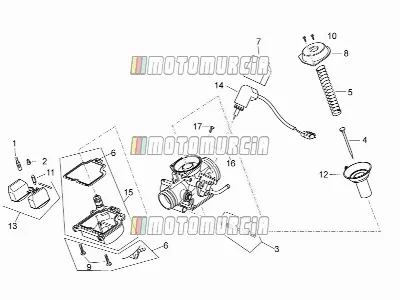

carburateur II Aprilia carburateur II CM140101 jet inactif CM129905 jet principal (98) CM149401 vis à air adj.min.eng.speed CM140204 broche conique CM140902 ressort de retour de gaz de soupape (125) 842523 joint - chambre À flotteur 828844 haut 877764 couverture 826770 vis 826780 vis CM147102 aiguille à essence CM140301 membrane de carburateur 842522 flotteur de carburateur CM142913 piston de démarreur CM156710 bol flottant avec pompe de démarrage 828843 plaque 1A003111 vis carburateur II
carburateur iii Aprilia carburateur iii 841695 entrée d'air CM002916 serrer 826824 vis 826770 vis 826826 vis 842516 résistance 826825 printemps 827921 tube head-carb.by-pass CM002903 serrer 848434 tuyau 847778 serrer carburateur iii

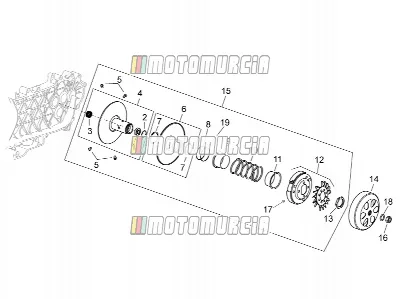

embrayage Aprilia embrayage 82518R roulement à aiguilles 483226 bague d'étanchéité 82753R palier 830580 demi poulie entraînée fixe 828717 axe de guidage l=12,5 879002 poulie coulissante sec.s 431089 joint d'huile 4310935 tasse 872877 printemps 487936 capuchon latéral de l'embrayage CM161202 embrayage 433232 Écrou d'embrayage 8440494 cloche d'embrayage CM162403 assemblage de poulie entraînée par embrayage. 486324 noix 844621 dérive de l'amortisseur 274246 rondelle (22x12,1x19) 430585 joint torique embrayage

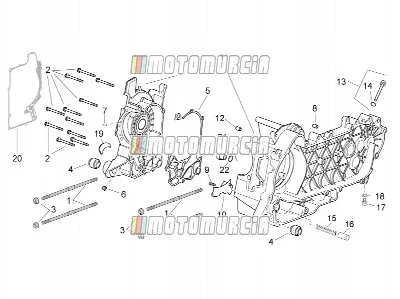

carter Aprilia carter 1A003629R boulon clouté (125 - 200 ccm) B016425 vis 832870 noix 486081 silentblock - support moteur 875111 joint - carter B015433 couvercle m12x1,5 484034 bec pulvérisateur B015956 goupille de cheville 1A003111 vis 876657 plaque CM1485205001 ensemble de carter CM1485075002 ensemble de carter 277916 goupille de cheville 832130 jauge de niveau d'huile complète 827085 bague d'étanchéité 485655 printemps 829661 soupape de pression 269755 vis 485703 rondelle 840489 tasse 845861 insert de porte filtrante 431065 joint torique carter
ensemble de vilebrequin Aprilia ensemble de vilebrequin AP8146548 tige d'accouplement du cadre AP8146898 élément de liaison moteur AP8121561 espaceur AP8150432 noix AP8152018 (2) crépeuse AP8121627 vis AP8102538 douille en résine AP8144598 bloc silencieux AP8150345 vis AP8121628 espaceur AP8150020 rondelle AP8152301 noix AP8121528 vis AP8121562 espaceur AP8121598 vis ensemble de vilebrequin
cylindre Aprilia cylindre 875113 joint - base du cylindre (0,6 mm) 875114 joint - base du cylindre (0,8 mm) 482335 axe de piston 963486 voyant 485779 bague de compression d.57x1 485914 bague racleuse d'huile d.57x1 486362 bague racleuse d'huile d.57x2,5 1A007784 kit cylindre (125 cc) 1A0077850C kit de piston (c) 1A0077850D kit de piston (d) 1A0077850A kit de piston (a) 1A0077850B kit de piston (b) cylindre

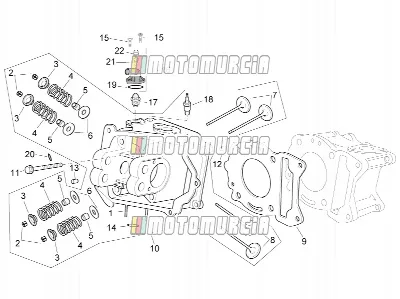

culasse Aprilia culasse 435629 goujon (m7) 285846 demi-cône de vanne 483914 capuchon supérieur 828480 printemps 436438 joint de tige de soupape 483711 capuchon inférieur 873809 valve dans 873839 soupape (ex) 876625 joint de culasse (125 cm3) 8800536 assemblage de culasse 485603 vis avec bride 277916 goupille de cheville B015957 goupille de cheville 480853 joint d'échappement B016808 vis B018147 corps de thermostat 82831R5 thermostat 82622R interrupteur de température de l'eau 846974 bague d'étanchéité B017342 joint torique 845605 vis de purge 063435 bouchon de valve de purge culasse
arbre de transmission Aprilia arbre de transmission 82898R joint d'huile 8412985001 vilebrequin (i.) 8412985002 vilebrequin (ii.) 825952 bague d'étanchéité 828297 rondelle 82878R joint d'huile arbre de transmission

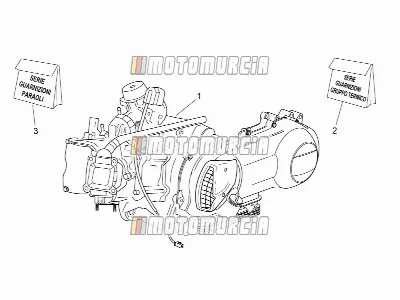

moteur Aprilia moteur CM1265305 moteur 125 4975886 jeu de joints 497593 ensemble complet de joints d'étanchéité, moteur moteur
unité d'échappement Aprilia unité d'échappement AP8119898 variété 848270 échappement AP8117266 protecteur de silencieux 436947 Écrou (m7x1) 480853 joint d'échappement AP8120508 espaceur 8449404 serrer 8263885 joint d'échappement (32x38x30,5) AP8150538 vis (m5x10) AP8150382 rondelle 841782 entretoise en caoutchouc AP8119925 couverture AP8152288 vis AP8150017 rondelle unité d'échappement
approvisionnement en carburant Aprilia approvisionnement en carburant CM120903 pompe à injection 643265 capteur de niveau de carburant AP8134886 support pour pompe AP8178823 protection de la pompe AP8104406 filtre à carburant AP8220546 caoutchouc relais 896570 tuyau de reniflard 4x8 (4x8) AP8120179 serrer AP8152280 vis AP8152299 noix AP8144303 union à 3 voies AP8101595 serrer AP8102378 serrer AP8104594 soupape de retour AP8121614 raccordements 896544 tuyau de carburant 5,5x10 (5,5x10) approvisionnement en carburant

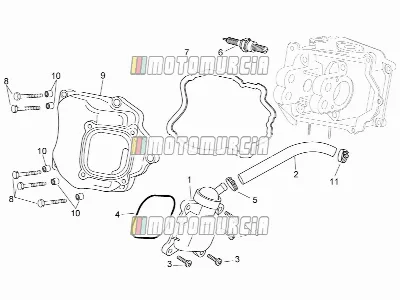

soupape de reniflard d'huile Aprilia soupape de reniflard d'huile 1A010691R soupape de purge 844094 tuyau de reniflard d'huile moteur 877136 vis 1A003985 joint - soupape de reniflard CM001904 serrer 638853 bougie d'allumage (ngk) 829536 joint - couvercle de tête 872635 boulon, couvercle de tête de soupape 829534 fond supérieur 830249 dérive de l'amortisseur AP8102349 serrer soupape de reniflard d'huile
filtre à huile Aprilia filtre à huile 486075 joint de rondelle 483841 filtre à huile 285536 joint - bouchon de vidange d'huile 826165 bouchon de vidange d'huile 1A024308R capteur de pression d'huile minimale 1A022356 filtre à huile 288474 joint torique 483776 vis filtre à huile

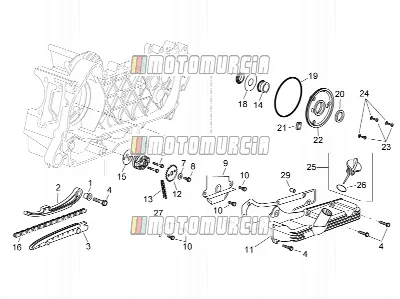

pompe à huile Aprilia pompe à huile 485868 espaceur 840510 chaîne de distribution - tendeur 828308 chaîne de distribution - guide B016792 vis 82948R pompe à huile 829593 vis 436695 rondelle B016426 vis 483767 cloison d'huile inf?rieure 484123 vis 843761 bac à huile 287913 engrenage de pompe à huile 82649R pompe à huile - chaîne 82783R pignon de commande de la pompe à huile 847929 joint - pompe à huile 82644R6 courroie synchrone 82782R pignon de distribution - inférieur 483918 rondelle d'étanchéité 825620 bague d'étanchéité 82538R joint d'huile 434345 d?rive de la cha?ne de la pompe ? huile 847116 joint d'huile du vilebrequin - couvercle du système de distribution 015585 vis 487937 rondelle 843364 ensemble clapet 1A009397 joint torique 485047 cloison pétrolière supérieure 830128 joint de carter d'huile 277916 goupille de cheville pompe à huile

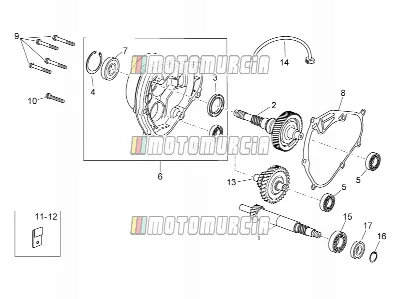

transmission Aprilia transmission 8738745 arbre de poulie entraîné B0168845 essieu roue 83082R joint d'huile 829206 voyant 83018R palier 8710735 cache-moyeu de roue avec up. 1A005376R roulement radial 30x55x13 847930 joint de couvercle du réducteur B016805 5 - vis B016806 vis 483638 collier de serrage 487948 collier de serrage 8272125 arbre de transmission CM162202 tuyau de reniflard de réducteur 1A024412R palier B015959 voyant 82878R joint d'huile transmission

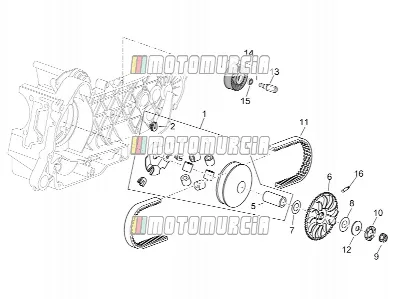

ensemble variateur Aprilia ensemble variateur CM144403 variateur 4348555 curseur de variateur CM1038045 poids à rouleaux (7,3 g) 842204 contraste de rouleau 483889 espaceur 845607 poulie à courroie trapézoïdale 434885 rondelle 433391 rondelle simple B015804 écrou à embase 827386 douille dentée 841213 courroie trapézoïdale 828217 vis 833989 poulie dentée 82577R palier 432204 épingle ensemble variateur

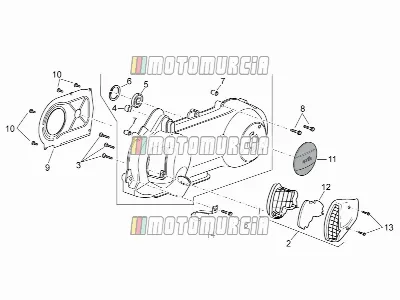

couvercle de variateur Aprilia couvercle de variateur 8413805 couvercle de transmission cpl. 842090 couvercle de refroidissement 270793 vis 431860 douille Ø8xØ12x8 4789853 palier 006635 voyant B015956 goupille de cheville B016792 vis 873682 déflecteur d'air 430264 vis CM155103 prise 842093 filtre à air - cache courroie 258146 vis 844964 4 - collier de serrage couvercle de variateur

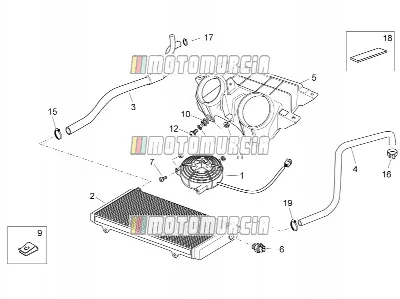

refroidisseur d'eau Aprilia refroidisseur d'eau AP8127241 ventilateur de refroidissement AP8104400 radiateur - refroidisseur d'eau AP8144498 tuyau de pompe de refroidissement AP8144775 tube de tête de refroidisseur d'eau AP8134811 support de refroidisseur d'eau AP8127441 interrupteur de température de l'eau AP8152246 vis AP8150026 noix 254485 écrous à clips (m6) AP8120030 entretoise en caoutchouc AP8112600 entretoise en caoutchouc AP8152137 vis AP8152299 noix AP8221023 espaceur CM001909 serrer CM001908 serrer CM001922 4 - pince AP8117033 amortisseur CM001907 serrer refroidisseur d'eau
boîte à air Aprilia boîte à air 876372 caisson de filtration CM001926 serrer 8292580P filtre à air AP8120615 boîtier du filtre à air d'étanchéité 845996 soufflet à air 852987 protection AP8178822 couverture 260918 serrer 258146 vis 830057 bague CM002910 serrer 830056 espaceur 827831 haut AP8150015 rondelle AP8150045 vis AP8150403 vis AP8150285 10 - vis AP8152299 noix AP8150413 vis boîte à air

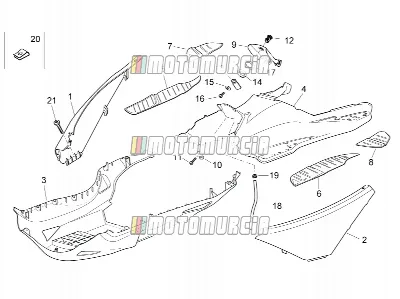

corps central Aprilia corps central 63599800XND couvercle latéral droit, noir 63599800XD3 couvercle latéral droit, bleu 63599800XEN couvercle latéral droit, gris 63599800XB5 couvercle latéral droit glam 63599900XEN panneau latéral gauche, gris 63599900XD3 couvercle latéral gauche, bleu 63599900XB5 couvercle latéral gauche glam 63599900XND couvercle latéral gauche, noir AP8179049 panneau inférieur, gris AP8178270 panneau de plancher AP8158378 tapis rh, gris AP8158379 tapis lh, gris AP8158934 tapis rh, gris AP8158935 tapis lh, gris AP8158374 orifice de remplissage de carburant AP8134799 Écrous-attaches AP8150413 vis AP8104609 serrure de selle AP8201620 levier AP8152194 noix AP8201748 rondelle AP8201749 vis AP8221312 rondelle 896544 tuyau de carburant 5,5x10 (5,5x10) AP8101595 serrer AP8201763 Écrous-attaches corps central
béquille centrale Aprilia béquille centrale AP8146659 béquille principale comp. AP8146643 béquille latérale AP8221211 ressort int?rieur 582850 ressort de béquille latérale interne 582851 ressort de support latéral AP8221204 ressort de support latéral AP8150438 vis AP8152301 noix AP8152001 noix AP8121994 support de boulon 00N05700601 interrupteur, support latéral AP8120855 prot. ressort b?quille centrale AP8144729 butée de fin de course du AP8150020 rondelle 273754 joint torique 582298 espaceur 483785 goupille de fixation des ressorts béquille centrale
tendeur de chaîne Aprilia tendeur de chaîne B016777 vis 1A019253 tendeur de chaîne 847928 joint - tendeur de chaîne tendeur de chaîne
tableau de bord Aprilia tableau de bord 642097 tableau de bord 253366 douille de lampe, complète 12v-1,2w (12v-1,2w) AP8220555 joint de lentille du tableau de bord AP8212406 horloge numérique AP8127453 lentille de tableau de bord prot. AP8144595 caoutchouc d'horloge AP8144596 bouton de réinitialisation AP8150413 vis tableau de bord
vase d'expansion Aprilia vase d'expansion AP8179534 vase d'expansion AP8570122 vase d'expansion AP8152329 vis vase d'expansion

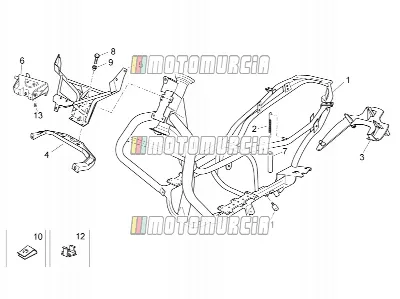

cadre Aprilia cadre AP8146545 cadre 597082 ressort de bielle AP8156053 bavette garde-boue arriÈre gauche AP8134885 support plaque éclairage 666754 n?ud avant AP8154084 support de pare-brise AP8144711 protection des ressorts AP8152279 vis AP8121075 espaceur 254485 écrous à clips (m6) 581560 caoutchouc, butée sur pied AP8152313 écrou captif m6 AP8120531 caoutchouc avec insert cadre

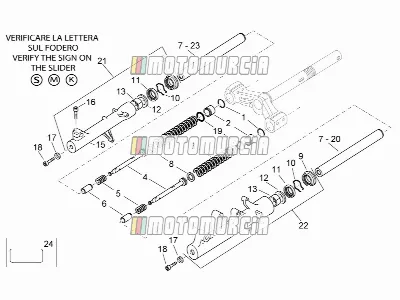

fourche avant II Aprilia fourche avant II AP8123760 bague d'arrêt AP8203950 voyant AP8163302 voyant AP8123761 couverture 600121 plug cpl. AP8163300 couverture AP8163440 ressort (k) AP8123699 ressort (m) AP8163223 ressort (s) AP8163438 amortisseur AP8163224 amortisseur AP8163267 amortisseur AP8123708 ressort de rappel (petit) AP8163291 ressort de retour AP8123764 printemps AP8123701 stroke limit (retour amenage navette limite course lente) AP8163289 stroke limit (retour amenage navette limite course lente) AP8123765 stroke limit (retour amenage navette limite course lente) AP8163290 manche AP8123907 manche AP8163439 anneau AP8123776 anneau AP8123754 anneau AP8163298 joint anti-poussière de fourche (k) AP8123767 cache-poussière 600127 joint anti-poussière de fourche (m) AP8123921 voyant 600125 voyant AP8163297 voyant 600126 joint spi de fourche (m) AP8163296 joint d'huile de fourche (k) AP8123769 joint (s) d'huile de fourche AP8163295 rondelle (k) AP8123909 rondelle d'étanchéité 600128 rondelle (m) AP8163294 buisson AP8123910 buisson AP8203447 buisson AP8163225 tube de fourche gauche AP8163437 tube de fourche gauche AP8163226 tube de fourche droite AP8163436 tube de fourche droite AP8203796 vis AP8223054 vis AP8121183 vis 856046 joint(s) de rondelle AP8163435 joint de rondelle (k) AP8203572 joint de rondelle (m) 600123 vis AP8163227 vis m8x30 AP8163285 vis m10x30 AP8163301 joint torique AP8123775 joint torique AP8163031 moyeu gauche AP8163270 tube de fourche gauche AP8163271 tube de fourche gauche AP8163030 tube de fourche droite AP8166195 autocollant d'arrêt de disque de frein fourche avant II
corps avant I Aprilia corps avant I 672084 pare-brise 67222000XEN panneau de tableau de bord, argent 67701100XH2 panneau latéral droit, gris 67701100Z1 paroi latérale 67701100XN2 panneau latéral droit, noir 67701100XD2 panneau latéral droit, bleu 67701200XN2 panneau latéral gauche, noir 67701200XH2 panneau latéral gauche, gris 67701200Z1 carénage avant 67701200XD2 panneau latéral gauche, bleu 63599400XD3 carénage avant, bleu 63599400XND carénage avant, noir 63599400XB5 capot avant 63599400XEN carénage avant 67221900XEN verrouillage du tableau de bord AP8102381 pince m4 (m4) AP8120594 entretoise en caoutchouc 677003 plaque signalétique "aprilia" 677006 autocollant lh 67700600A1 autocollant bande gauche panneau latéral gauche AP8117033 amortisseur 677005 sticker rh 67700500A1 autocollant latéral droit bande droite 677001 autocollant 125 corps avant I

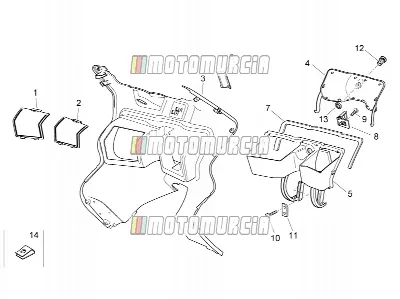

corps avant II Aprilia corps avant II AP8158777 indicateur de la vitesse de giration AP8158778 indicateur de la vitesse de giration AP8158372 plaque de protection de jambe avant AP8158373 gant comp.door, gris AP8158899 coffre à gants AP8149478 type appr.data cover, noir 890518 gant comp.door joint AP8201534 undersaddle hook cpl. AP8150423 10 - vis AP8150413 vis AP8134799 Écrous-attaches AP8104612 caisson avant AP8102523 contre-?crou m22x1,5 AP8102381 pince m4 (m4) corps avant II
corps avant iii Aprilia corps avant iii 67701300XH2 garde-boue avant (gris) 67701300Z1 garde-boue avant 67701300XN2 garde-boue avant (noir) 67701300XD2 garde-boue avant (bleu) AP8126960 compartiment des roues AP8134814 conduit d'air gauche AP8134813 conduit d'air droit AP8168708 grille de gaine AP8126963 bavette garde-boue avant gauche AP8102375 écrous à clips (m5) AP8150450 rondelle pour arbres d5 (d5) AP8144109 fiche de fixation. AP8144281 joint de carénage avant 677007 sticker rh 67700700A1 autocollant bande droite garde-boue avant 67700800A1 autocollant bande gauche garde-boue avant 677008 autocollant lh corps avant iii

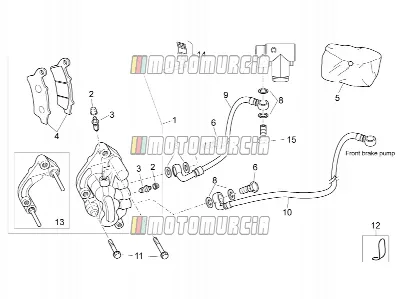

étrier de frein avant Aprilia étrier de frein avant 666306 Étrier de frein avant AP8133813 bouchon de valve de purge AP8133814 soupape de purge d'air AP8213648 plaquettes de frein AP8133816 jeu de réparation des freins (ht) AP8113003 vis de tuyau d'huile 666353 soupape AP8113004 joint de rondelle 858234 flexible de frein 858232 flexible de frein AP8152290 vis AP8121856 guide-câble AP8133817 connexion de l'étrier de frein, pl. AP8133818 goupilles+ ressorts d'étrier étrier de frein avant

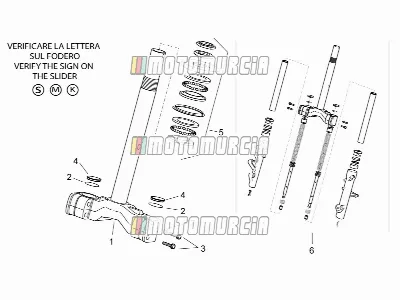

fourche avant I Aprilia fourche avant I AP8163221 base de tige AP8163307 base de tige AP8163279 base de tige AP8163304 voyant AP8123756 voyant AP8123695 joint torique AP8163222 vis m8x30 AP8163002 vis AP8163303 couverture AP8123759 prise 600136 prise AP8163239 kit de roulement de direction 85188R fourche avant complète 599510 rondelle AP8163228 rondelle fourche avant I

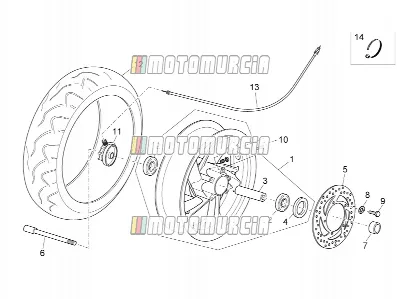

roue avant Aprilia roue avant AP8128106 roue avant argent avant AP8108991 roue avant argent avant AP8225123 roulement de roue AP8128105 entretoise interne de roue AP8133605 entretoise interne de roue AP8125782 joint d'huile AP8133606 disque de frein 856111 axe de roue avant AP8121588 entretoise de roue avant AP8225206 rondelle AP8133607 vis AP8152137 vis AP8201546 valve de pneu sans chambre à air AP8202168 valve de pneu sans chambre à air AP8104402 engrenage du compteur kilométrique AP8109291 pneu 110/90-13" AP8114460 câble de compteur de vitesse AP8120422 tuyau noir 2.5x99 roue avant
réservoir à carburant Aprilia réservoir à carburant AP8168883 réservoir à carburant AP8144782 bouchon du réservoir de carburant AP8102605 joint AP8158359 écrou à bague AP8144422 joint AP8152279 vis AP8121728 espaceur AP8152273 vis AP8221145 t buisson * AP8150013 10 - rondelle AP8202159 guide-câble AP8220402 tuyau de carburant AP8101595 serrer réservoir à carburant

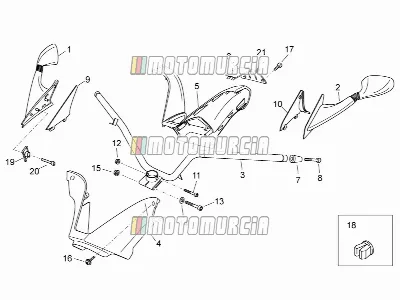

guidon Aprilia guidon AP8104746 miroir droite AP8104747 miroir gauche AP8118624 guidon AP8158368 couvre guidon inférieur 67221800XEN couvercle de guidon supérieur, argenté AP8179714 couverture 673243 poids du guidon AP8150285 10 - vis AP8158776 verrouillage de l'éperon de renouvellement rh AP8158967 verrouillage de l'éperon de renouvellement gche AP8150277 vis AP8152300 noix AP8150088 vis AP8150020 rondelle AP8152301 noix AP8150413 vis AP8150493 vis AP8102671 rivet en plastique 254485 écrous à clips (m6) AP8150220 vis AP8166625 autocollant « atlantique » guidon

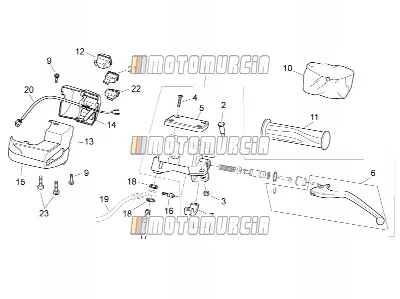

commandes gauche Aprilia commandes gauche AP8133733 pompe hydraulique de frein gauche AP8213584 goupille de levier de frein AP8213585 noix AP8133807 vis de couvercle 858492 couvercle du réservoir de liquide de frein (ht) AP8133809 levier de frein (heng tong) AP8213586 boulon en u du levier de frein AP8213582 vis à tête AP8152268 vis AP8133810 jeu de réparation des freins (ht) AP8118656 poignée AP8124622 interrupteur À distance AP8158933 coquille supérieure AP8158898 lh el.controls place, noir AP8158931 coquille inférieure 580953 interrupteur de feu stop AP8113003 vis de tuyau d'huile AP8113004 joint de rondelle 858233 flexible de frein 642991 câble de sélection des lumières lh AP8212767 commutateur lumières AP8124209 bouton du klaxon AP8152270 vis commandes gauche
kit de quincaillerie de serrure Aprilia kit de quincaillerie de serrure AP8104418 kit de serrure AP8104611 serrure de selle AP8104612 caisson avant AP8104609 serrure de selle AP8104610 interrupteur principal - antivol de direction AP8104613 ébauche AP8104422 câble de verrouillage AP8102947 plaque de fermeture de la selle AP8150137 vis AP8152140 vis AP8152246 vis AP8201620 levier AP8201749 vis AP8221312 rondelle AP8201748 rondelle AP8152194 noix AP8102523 contre-?crou m22x1,5 AP8127461 interrupteur principal kit de quincaillerie de serrure

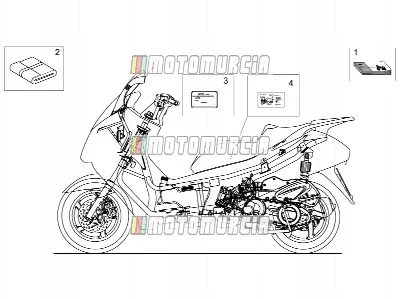

plaque set-decal-op.handbooks Aprilia plaque set-decal-op.handbooks 852870 manuel de l'opérateur -i-f-d-e 852871 manuel de l'opérateur dk-nl-d-sf-uk 852227 trousse à outils AP8166861 plaque signalétique du constructeur 895111 plaque signalétique inviolable plaque set-decal-op.handbooks
carrosserie arrière I Aprilia carrosserie arrière I 67701400XN2 carénage arrière droit, noir 67701400Z1 carénage de queue droite complet avec décalcomanie 67701400XH2 carénage arrière droit, gris 2R000492 description manquante 67701400XD2 carénage arrière droit, bleu 67701500Z1 carénage arrière gauche complet avec décalcomanie 67701500XH2 carénage arrière gauche, gris 67701500XN2 carénage arrière gche, noir 2R000491 carénage arrière gauche, ébauche 67701500XD2 carénage arrière gauche, bleu AP8156023 garde-boue arrière, noir 254485 écrous à clips (m6) AP8102375 écrous à clips (m5) AP8201763 Écrous-attaches AP8152281 vis AP8121795 espaceur 677004 plaque signalétique atlantique 67700900A1 autocollant bande droite côté arrière 677009 sticker rh 67701000A1 autocollant bande arrière gauche 677010 autocollant lh carrosserie arrière I
carrosserie arrière II Aprilia carrosserie arrière II 63600200XEN carénage arrière, gris 63600200XB5 chapeau arrière 63600200XD3 carénage arrière, bleu 63600200XND carénage arrière, noir AP8126961 support de plaque minéralogique 67222100XEN poignée arrière, argent AP8179723 housse de porte-bagages, gris 67222200XH3 prise rh 67222300XH3 prise gche AP8127261 feu pour plaque d'immatriculation de véhicule AP8150413 vis AP8124718 réflecteur arrière, rouge AP8150159 rondelle AP8150204 noix AP8152293 vis AP8150018 rondelle AP8121635 espaceur AP8152283 vis AP8152298 vis AP8177261 plaque signalétique « aprilia » 75x28 852183 bioadhésif carrosserie arrière II

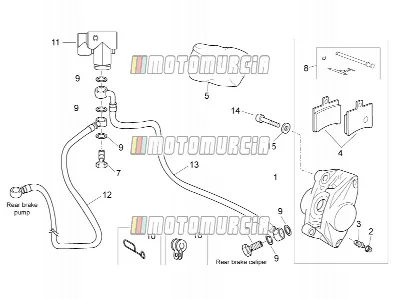

étrier de frein arrière Aprilia étrier de frein arrière 666358 Étrier de frein arrière AP8213575 bouchon de valve de purge AP8213574 soupape de purge d'air AP8213577 plaquettes de frein (ht) AP8213579 jeu de réparation des freins (ht) AP8113003 vis de tuyau d'huile 597633 vis du tuyau d'huile * AP8213578 ressort de frein AP8113004 joint de rondelle AP8202159 guide-câble 666353 soupape 858233 flexible de frein 666992 flexible de frein AP8150164 10 - vis AP8150376 rondelle (ressort) AP8132907 collier de serrage étrier de frein arrière
amortisseur arrière Aprilia amortisseur arrière AP8163118 amortisseur AP8152301 noix AP8152300 noix AP8152292 vis AP8150038 vis AP8150020 rondelle AP8134931 plaque d'amortisseur AP8150329 vis amortisseur arrière

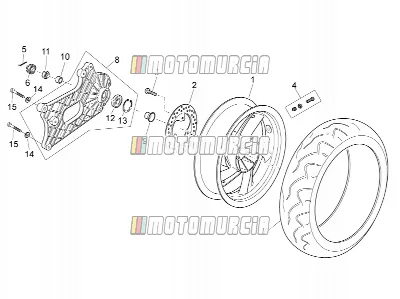

roue arrière Aprilia roue arrière AP8108990 roue arrière argentée AP8133601 disque de frein AP8152056 vis AP8202168 valve de pneu sans chambre à air AP8201546 valve de pneu sans chambre à air 012789 pin-split 1C004746 bouchon porte-écrou AP8109292 pneu 130/70-13,6" AP8145037 plaque supp. silencieux AP8121633 entretoise (roue arrière) AP8121634 entretoise (roue arrière) 563728 noix AP8152402 palier AP8152401 voyant AP8150018 rondelle AP8150277 vis roue arrière

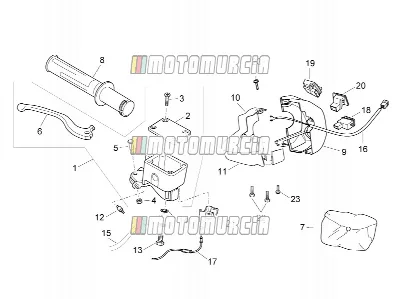

contrôles RH Aprilia contrôles RH AP8133734 pompe hydraulique de frein droite AP8133808 couvercle de pompe AP8133807 vis de couvercle AP8213585 noix AP8213584 goupille de levier de frein AP8133811 levier de frein AP8133812 jeu de réparation des freins (ht) AP8118656 poignée AP8158897 rh el.controls place, noir AP8158932 coquille supérieure AP8158930 coquille inférieure 580953 interrupteur de feu stop AP8113003 vis de tuyau d'huile AP8113004 joint de rondelle 858232 flexible de frein AP8127393 câble de sélection des lumières droites 666633 câble d'accélérateur AP8124208 bouton de démarrage AP8224447 dispositif d'arrêt et de démarrage du moteur AP8104546 couverture AP8118582 endroit de l'accélérateur AP8152270 vis AP8152268 vis contrôles RH

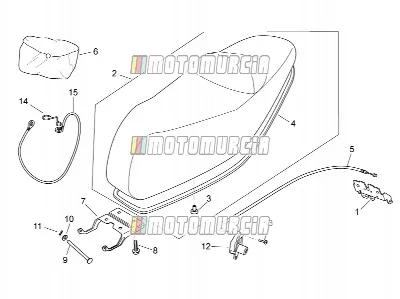

selle Aprilia selle AP8102947 plaque de fermeture de la selle 672075 assemblage de selle AP8144089 caoutchouc de support de selle avant AP8163229 joint AP8104422 câble de verrouillage AP8168707 selle de couverture AP8158362 charnière de selle AP8121599 tour de selle AP8150014 rondelle AP8201431 goupille fendue AP8104611 serrure de selle AP8152246 vis AP8221206 support pour casque AP8114458 câble de verrouillage du casque selle

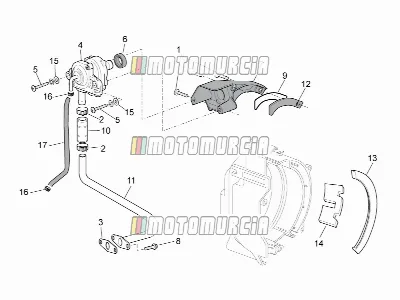

air secondaire Aprilia air secondaire 828662 vis CM001904 serrer 832059 joint 82996R vanne sas 296458 vis 831256 bague d'étanchéité 831255 couverture B016426 vis 831258 joint 831259 s.a.s. tuyau commun 831260 tuyau 831257 filtre 834119 couverture 834153 matériau d'insonorisation 006078 rondelle CM002901 serrer 843400 tubulure d?admission air secondaire
sous la selle Aprilia sous la selle AP8179447 compartiment de casque AP8152329 vis AP8178619 couverture AP8212733 fenêtre lumineuse AP8150413 vis AP8158394 couvercle de la batterie AP8144288 caoutchouc support batterie lat. sous la selle

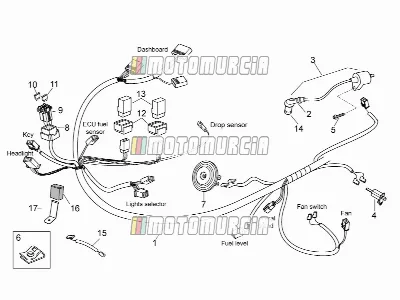

système électrique avant Aprilia système électrique avant AP8127630 faisceau de câblage principal 293845 capuchon de bougie d'allumage 82597R bobine d?allumage AP8212696 interrupteur d'éclairage du boîtier supérieur 855799 vis AP8102375 écrous à clips (m5) AP8127337 corne AP8112811 boîte à fusibles en caoutchouc AP8120754 boîte à fusibles en caoutchouc 252945 fusible (7,5a) 290860 10 - fusible (15a) AP8220283 entretoise en caoutchouc * AP8224462 relais - démarreur 8282106 bougie d'allumage prot.collar AP8127568 câblage AP8124235 relais clignotant AP8134967 plaque de support système électrique avant

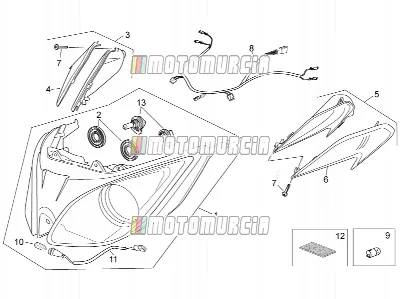

phare Aprilia phare 854894 phare AP8127442 protège-phare avant 642100 indicateur de virage avant droit 642137 lentille de clignotant 642101 témoin de virage avant gauche 642138 lentille de clignotant avant gauche 018536 vis AP8127248 câblage de phare avec faisceau 584332 ampoule (12v 10w bau15s) 638536 lampe 12v-16w AP8127488 câblage de l'interrupte AP8144529 joint 640754 lampe h11 12v-55w (h11 12v 55w) phare

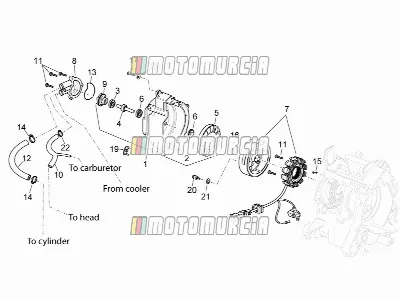

unité d'allumage Aprilia unité d'allumage 8482585 flywheel cover - couverture du volant 277916 goupille de cheville 82991R joint mécanique de la pompe à eau (30 mm) 8456335 arbre de pompe à eau 872908 clé d'entraînement de la turbine de la pompe 82755R palier 58059R stator 877528 couvercle de pompe à eau 844730 roue de pompe à eau 848434 tuyau 828662 vis 878666 tuyau 485080 joint - pompe à eau CM001908 serrer 000267 clavette woodruff B015804 écrou à embase 828493 vis 006965 rondelle 825529 couverture 82869R vis spéciale 828535 rondelle CM001904 serrer unité d'allumage

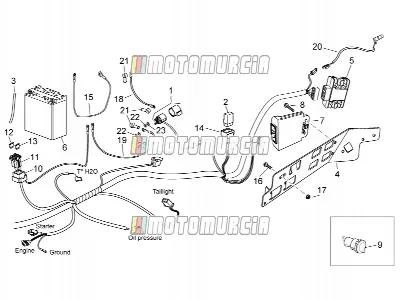

système électrique arrière Aprilia système électrique arrière AP81129276 relais - démarreur AP8224462 relais - démarreur 896570 tuyau de reniflard 4x8 (4x8) AP8179526 prise en charge d'el.components 58090R5 régulateur de tension AP8112920 batterie 58135R allumage électronique : AP8152279 vis B063212 prise AP8112811 boîte à fusibles en caoutchouc AP8120754 boîte à fusibles en caoutchouc 290860 10 - fusible (15a) 495357 fusible (20a) AP8220283 entretoise en caoutchouc * AP8127245 câble de batterie au sol 598839 vis AP8152299 noix AP8127246 câble relais-démarreur AP8127247 câblage de la batterie du relais AP8124976 câblage de l'éclairage de la plaque AP8120218 capuchon de borne AP8150026 noix 658830 rondelle (ressort) système électrique arrière
démarreur I Aprilia démarreur I 82611R5 démarreur 018639 vis 82612R engrenage bendix de demarreur 431860 douille Ø8xØ12x8 démarreur I
feu arrière Aprilia feu arrière 642102 feu arrière, hr 642134 lentille transparente rh 642133 lentille rouge rh 642103 feu arrière, gauche 642136 lentille transparente lh 642135 lh - lentille rouge 642143 vis autotaraudeuse 3,9x16 AP8127392 harnais de câblage de feu arrière gche. AP8127249 harn de câblage de feu arrière droit. AP8152329 vis 584332 ampoule (12v 10w bau15s) 129953 ampoule (12 v 21/5 w) feu arrière
