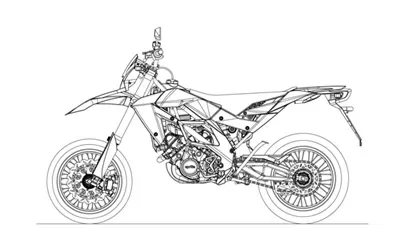

Catalogue de pièces Aprilia RXV 450-550 2011

Embrayage Moteur

Aprilia embrayage AP9150196 arbre de débrayage AP9150384 joint d'huile 85110R cage à roulettes d8x12x10 85111R cage à roulettes d12x16x10 AP9150040 tige AP9150284 entretoise 25x32x22 85108R cage à roulettes d28x33x13 AP9150234 rondelle 855501 carter d'embrayage, complet AP9150190 tambour d'embrayage en aluminium AP9100386 rondelle de sécurité AP9150235 écrou m18x1,25 AP8176214 disque d'embrayage doublé 8 pz. AP8176215 disques d'embrayage en acier 7 pièces. AP9150195 embrayage à cliquet AP9150358 cage à rouleaux d12x26x2 AP9150359 sellette d'attelage d12x26x1 AP9150191 plateau de serrage AP9150194 ressort d?embrayage AP9150232 tasse AP8152279 vis embrayage

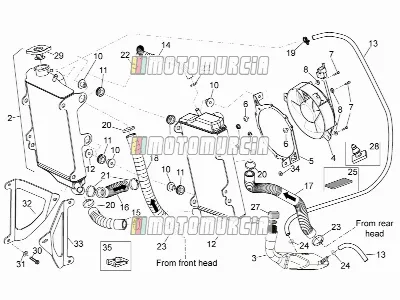

Circuit de refroidissement Moteur

Aprilia circuit de refroidissement AP9100348 refroidisseur d'eau, gauche AP9100349 refroidisseur d'eau, droite AP9100506 vase d'expansion AP81249305 ventilateur de refroidissement 855690 soutien des fans AP8120876 prise AP8152267 vis AP8150013 10 - rondelle AP8150451 noix AP9100376 buisson AP9100946 bloc silencieux AP9100375 rondelle 890505 tuyau d'essence 5,5x10 855265 tuyau de reniflard 7,5x3,5 AP8144506 tuyau de reniflard 7,5x3,5 CM238403 tuyau 23x15x125 AP9100555 tuyau 23x15x135 855266 tuyau refroidisseur-pompe 27x19x145 AP9100557 tuyau refroidisseur-pompe 27x19x145 CM238401 tuyau 23x15x395 AP9100553 tuyau 23x15x380 CM238402 tuyau 23x15x295 AP9100554 tuyau 23x15x295 AP8102738 collier de serrage AP8201169 serrer AP9100456 5 - pince (26x8) AP8120536 pince (d28x8,6) AP9100714 collier de serrage 14,5x8 AP9100697 collier de serrage 21x8 AP8120446 serrer AP8117041 éponge adhésive 6x30 AP8220191 joint AP8104124 vase d'expansion AP8120455 entretoise (caoutchouc) AP9100948 bouchon de remplissage du refroidisseur d'eau AP8152226 vis AP8152181 rondelle 855276 protection du refroidisseur d'eau gauche 855277 protection du refroidisseur d'eau droite AP8150016 rondelle 254485 écrous à clips (m6) circuit de refroidissement

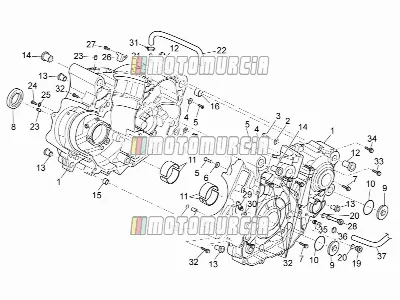

Carter i Moteur

Aprilia carter I CM155401 charretier, paire CM155403 charretier, paire AP9150146 vérifier la plaque d'appui AP8152277 vis (6x12) AP9150145 vérifier la plaque d'appui AP9150394 vis m6x12 AP9150489 vérifier la plaque d'appui AP8152283 vis 886629 joint d'huile AP9150149 couverture AP9150353 joint torique d26,65x2,62 AP9150324 demi-coquille de roulement, verte (green) AP9150456 demi-coque de douille, bleue (blue) AP9150457 demi-coque de douille, jaune (jaune) AP9150440 douille en t 34x21x10,5-l18 AP9150441 douille en t 28x13x10,5-l11,5 AP9150442 douille en t 19x13x10,5-l11,5 AP9150116 douille d16x19x13 AP9150115 douille d18x21x19 AP9150117 broche d7,2x9x12 AP9150350 joint torique d8,73x1,78 AP9150174 bouchon de vidange d'huile AP9150533 articulation AP9150471 reniflard AP9150346 jet AP8152285 vis AP8121862 rondelle AP9150439 plaque AP9150078 bouchon de vidange d'huile AP9150109 articulation AP9150349 joint de rondelle (d12x18x1,5) AP8102377 serrer AP9150526 vis avec bride m7x1x42 828909 vis 828922 vis AP9150344 articulation CM001911 serrer AP9150545 tuyau de reniflard 5x9 carter I

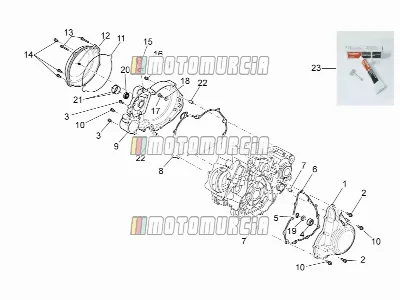

Carter ii Moteur

Aprilia carter II 8552424 couvercle d'allumage AP8152279 vis AP8152280 vis 1A017552 bague d'étanchéité B015959 voyant AP9150153 joint - couvercle du générateur AP9150118 douille d6,2x8x15 AP9150148 joint - couvercle d'embrayage 851019 couvercle latéral d'embrayage AP8152282 vis AP9150150 joint torique AP9150094 couvercle d'embrayage complet AP9150395 vis avec bride m6x60 AP9150410 bouchon d'huile m20x1,5 AP9150356 joint torique (18,72x2,62) AP9150473 vis (m6x10) AP9150351 joint de rondelle AP9150522 joint d'huile 85114R palier 851012 joint torique 851017 douille d6,2x7,8x15 855252 composé d'étanchéité carter II

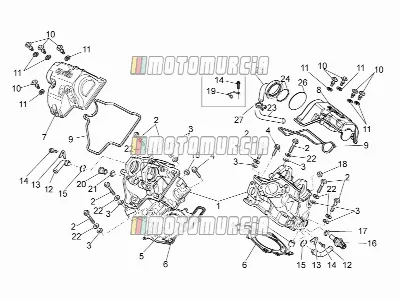

Culasse Moteur

Aprilia culasse AP9150317 culasse 855487 vis avec bride m10x58,5 AP9150113 rondelle AP8152280 vis AP9150114 buisson 855034 joint de culasse 855035 joint de culasse AP9150009 fond supérieur 855136 fond supérieur AP9150010 joint - couvercle de tête AP9150111 vis (spéc.) AP9150110 joint AP9150120 articulation AP9150121 plaque AP8152277 vis (6x12) AP9150469 joint torique 3056 AP9150181 temp. capteur h2o AP9150349 joint de rondelle (d12x18x1,5) AP9150312 couverture d20 AP8121856 guide-câble AP9150174 bouchon de vidange d'huile 260467 rondelle élastique 855685 tuyau soufflé 855142 bague 855143 bride de soufflage 855636 joint torique AP8102525 robinet de tuyau culasse

Cylindre avec piston Moteur

Aprilia cylindre avec piston 896588 ensemble de pistons d80 896572 ensemble piston d76 851038 bague d'arrêt 851042 bague d'arrêt 855601 jeu de segments, piston (d=80) 851298 jeu de segments, piston (d=76) AP9150301 cylindre d80 AP9150007 cylindre d76 AP9150343 joint torique cylindre avec piston

Arbre mené Moteur

Aprilia arbre mené AP9150311 arbre mené AP9150216 douille d25x28x9,9 AP9150250 pignon de 2ème roue z=25 AP9150297 rondelle plate d25,1x30,8x0,5 AP9150302 voyant AP9150249 pignon de 4ème roue z=24 AP9150267 rondelle AP9150248 pignon de 3ème roue z=23 AP9150247 5ème roue z=22 AP9150296 rondelle AP9150370 cage à roulettes d20x24x10 AP9150246 1ère roue z=31 AP9150294 rondelle AP9150361 palier AP9150357 joint torique d21,95x1,78 85103R palier AP9150382 joint d'huile AP9150218 entretoise 25x32x14 arbre mené

Arbre de transmission Moteur

Aprilia arbre de transmission 8553745 vilebrequin 8910375 vilebrequin 851007 clavette du volant moteur d3x4,8 851357 rondelle AP9150436 écrou m14x1 AP9150402 clé de transmission 4x6,5 AP9150525 joint torique d16x3,5 AP9150065 sellette d'attelage 44x53x2 AP9150066 sellette d'attelage 36x50x1,4 AP9150210 pignon AP91503156 bielle 855530 bielle (aprilia rxv, sxv 450) AP9150127 vis de bielle AP9150323 roulement plan - bielle (vert 35x38x16,5) AP9150454 roulement plan - bielle (bleu) AP9150455 roulement plan - bielle (jaune 35x38x16,5) AP9150236 écrou à bride m18x1,25 arbre de transmission

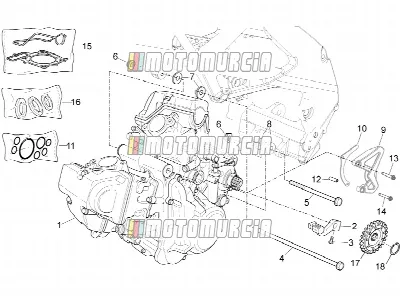

Moteur Moteur

Aprilia moteur CM2362105 moteur CM2363105 moteur AP9100411 levier de vitesses AP8152280 vis AP9100593 vis m10x1,25 l=202 AP9100443 vis m10x1,25 l=102 AP9100643 écrou autobloquant m10x1,25 AP9100687 rondelle AP9100683 rondelle AP9100684 rondelle AP9100686 rondelle AP9100685 rondelle AP9100374 couvercle de pignon AP9100367 guide-chaîne 855833 ou définir AP9100550 buisson AP8152281 vis AP8152283 vis 855834 jeu de joints 855835 jeu de joints 855819 joints spi - jeu AP9100525 pignon AP9100451 voyant moteur

Unité d'échappement Moteur

Aprilia unité d'échappement 855868 échappement 855820 articulation 8585144 devant. tuyau d'échappement 8585154 tuyau d'échappement arrière 858516 bride 858517 bague 858524 printemps AP8152286 vis 858525 plaque AP8152300 noix AP8120508 espaceur AP9100252 joint d'échappement 598839 vis AP8152287 vis AP8150018 rondelle 891264 tueur de base de données 891265 anneau élastique unité d'échappement

Système de distribution du cylindre avant Moteur

Aprilia système de distribution du cylindre avant CM2376025 arbre à cames 85104R palier AP8152274 vis AP9150303 bloc 855507 commande de soupape avant 855515 printemps AP9150096 culbuteur d'échappement 851468 arbre de culbuteur 006612 voyant 85105R palier 006642 5 - voyant 598839 vis AP9150506 pignon de distribution z=22 AP9150507 vis (spéc.) AP9150133 courroie synchrone AP9150327 courroie synchrone AP9150011 plaque de guidage de chaîne l177 AP9150300 plaque de guidage de chaîne l186 AP9150012 chaîne de distribution - guide AP9150231 vis m6x12 847928 joint - tendeur de chaîne 1A019253 tendeur de chaîne système de distribution du cylindre avant

Sélecteur de boîte de vitesses i Moteur

Aprilia sélecteur de boîte de vitesses i AP9150048 arbre de changement de vitesse + ensemble cliquet AP9150063 verrouillage du sélecteur AP9150238 printemps 006415 voyant AP9150006 vis avec bride m6x15 AP9150044 ensemble d'index. levier AP9150051 rondelle AP9150220 printemps AP9150393 joint d'huile sélecteur de boîte de vitesses i

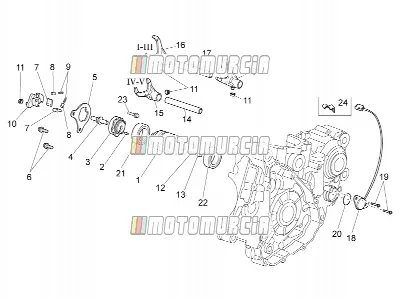

Sélecteur de boîte de vitesses ii Moteur

Aprilia sélecteur de boîte de vitesses ii AP9150004 came de changement de vitesse cpl. AP9150375 rouleau d4 AP9150067 tambour sélecteur AP9150043 goupille filetée m8x1,25 AP9150073 plaque de verrouillage du sélecteur AP8152277 vis (6x12) AP9150069 levier AP9150070 pilier à ressort AP9150064 printemps AP9150068 plaque de came de changement de vitesse AP9150060 douille d6x8x5 855705 printemps AP9150003 pilier à ressort AP9150062 axe de fourche l72,5 AP9150093 fourchette 4a-5a AP9150091 fourchette 1a-3a AP9150061 axe de fourche l93 AP9150184 interrupteur indicateur de point mort AP8152272 vis AP9150479 joint torique AP9150365 palier 85104R palier AP9150462 chaumard sélecteur de boîte de vitesses ii

Lubrification Moteur

Aprilia lubrification AP9150281 tuyau de sortie d'huile AP8152277 vis (6x12) AP9150280 tuyau d'arrivée d'huile AP9150347 joint torique (11x2) AP9100358 tuyau de sortie d'huile AP9100362 tuyau d'arrivée d'huile AP9100292 plaque de verrouillage AP9150168 pression adj. piston AP9150169 printemps AP9150476 joint torique d11,11x1,78 AP9150170 vis de fermeture de soupape m14x1,5 AP9150171 clapet anti-retour d'huile AP9150321 épingle AP9150173 printemps AP9150477 joint torique d14x1,78 AP9150172 douille d'accouplement 006618 voyant 851240 prise AP9150166 filtre à huile AP9150167 printemps 855706 joint torique 851295 couvercle du filtre à huile AP9150472 rondelle lubrification

Pompe à huile Moteur

Aprilia pompe à huile AP9150071 ensemble d'arbre de pompe à huile. AP9150377 broche 4x15,8 AP9150157 rotor interne et externe h19 AP9150158 boîtier de pompe à huile AP8152280 vis AP9150162 filtre avec prise d'air nette AP8152281 vis AP9150376 broche 4x13,8 AP9150291 rotor interne et externe h8 AP9150461 joint torique (d44,17x1,78) AP9150217 boîtier de pompe à huile AP9150385 joint d'huile AP9150076 rondelle de dégagement 10,1x23 AP9150159 engrenage de pompe à huile z=12 AP9150075 rondelle de dégagement 9,1x16x AP9150396 voyant AP9150160 broche 4x25,8 AP9150463 cage à rouleaux d11x16x10 AP9150161 pignon fou z=22 AP9150074 rondelle de dégagement 11,1x18 006411 voyant AP9150443 joint d'huile pompe à huile

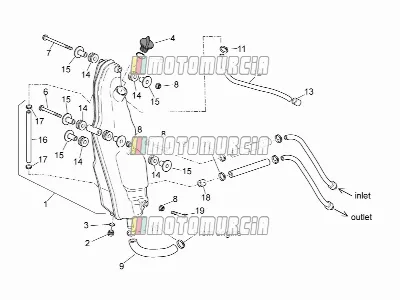

Réservoir d'huile i Moteur

Aprilia réservoir d'huile I AP9100343 réservoir d'huile AP9150174 bouchon de vidange d'huile AP9150349 joint de rondelle (d12x18x1,5) AP9150410 bouchon d'huile m20x1,5 273754 joint torique AP9100638 vis avec bride m6x70 AP9100661 vis avec bride m6x1 l=95 AP9100434 écrou autobloquant m6x1 AP9100496 tuyau soufflé AP8101586 serrer AP8120987 tuyau 9x14 855766 haut AP8120223 amortisseur AP9100950 douille d14-d9-d6.5-h12 AP9100665 tuyau de niveau d'huile AP9100951 collier de serrage AP9100267 tuyau en caoutchouc 12,8x8,8 l=28 AP9100781 vis avec bride m6x133 réservoir d'huile I

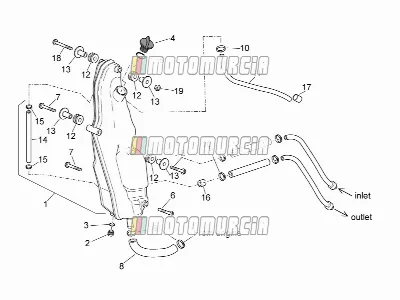

Réservoir d'huile ii Moteur

Aprilia réservoir d'huile II 855686 réservoir d'huile AP9150174 bouchon de vidange d'huile AP9150349 joint de rondelle (d12x18x1,5) AP9150410 bouchon d'huile m20x1,5 273754 joint torique AP8152280 vis AP8152282 vis AP9100496 tuyau soufflé AP8101586 serrer AP8120987 tuyau 9x14 AP8120223 amortisseur AP9100950 douille d14-d9-d6.5-h12 AP9100665 tuyau de niveau d'huile AP9100951 collier de serrage AP9100267 tuyau en caoutchouc 12,8x8,8 l=28 855766 haut AP9100661 vis avec bride m6x1 l=95 AP9100434 écrou autobloquant m6x1 réservoir d'huile II

Arbre de transmission primaire Moteur

Aprilia arbre de transmission primaire AP9150256 arbre de transmission primaire z=12 AP9150216 douille d25x28x9,9 AP9150255 vitesse 5a su prim.z=21 AP9150297 rondelle plate d25,1x30,8x0,5 AP9150302 voyant AP9150254 vitesse 3a su prim.z=15 AP9150267 rondelle AP9150253 vitesse 4a su prim.z=19 AP9150252 vitesse 2a su prim.z=13 AP9150294 rondelle AP9150362 palier 85102R palier arbre de transmission primaire

Système de distribution du cylindre arrière Moteur

Aprilia système de distribution du cylindre arrière CM2377025 arbre à cames 85104R palier AP8152274 vis AP9150303 bloc 855508 commande de soupape arrière 855516 printemps AP9150096 culbuteur d'échappement 851468 arbre de culbuteur 006612 voyant 85105R palier 006642 5 - voyant 598839 vis AP9150506 pignon de distribution z=22 855102 vis (spéc.) AP9150327 courroie synchrone AP9150133 courroie synchrone AP9150300 plaque de guidage de chaîne l186 AP9150011 plaque de guidage de chaîne l177 AP9150012 chaîne de distribution - guide AP9150142 vis m6x12 847928 joint - tendeur de chaîne 1A019253 tendeur de chaîne système de distribution du cylindre arrière

Corps de papillon Moteur

Aprilia corps de papillon 855665 corps de papillon cpl. 855666 corps de papillon cpl. AP9100709 tuyau benz.7,5x14,5 AP9100494 articulation AP9100714 collier de serrage 14,5x8 AP9101008 jeu de joints AP9101009 kit de vis AP9101010 potentiomètre AP9101011 injecteur AP9101012 rampe d'injection cpl AP9101014 kit de vis, pinces, clip 855728 corps de moteur pas à pas 855771 moteur pas à pas AP8150509 vis 191189 joint 826118 espaceur 830061 vis CM239301 tuyau CM239302 tuyau CM001903 serrer CM002908 5 - pince corps de papillon

Arbre de transmission Moteur

Aprilia arbre de transmission 851009 arbre de transmission z=20 85106R roulement d14x22x13 AP9150387 palier AP9150273 pignon de distribution z=20 AP9150348 joint torique d79x1,78 AP9150483 bride 876841 vis AP9150390 joint d'huile AP9150285 pignon de distribution z=40 AP9150299 rondelle de sécurité 851011 écrou m12x1x4,5 AP9150389 clé de transmission 4x4x18 arbre de transmission

Vannes Moteur

Aprilia vannes AP9150022 valve dans AP9150023 soupape (ex) AP9150028 tasse inférieure AP9150104 joint de tige de soupape AP9150024 ressort de soupape d'admission AP9150025 ressort de soupape d'échappement (ex) 891170 coupe supérieure AP9150106 demi-cône de vanne 855632 godet de poussoir de soupape vannes

Coussinets de soupapes Moteur

Aprilia coussinets de soupapes CM238828 tampon sp.2,175 CM238811 tampon sp.1 750 CM238818 tampon sp.1,925 CM238833 tampon sp.2,3 CM238809 tampon sp.1,7 CM238837 tampon sp.2,4 CM238827 tampon sp.2,150 CM238824 tampon sp.2,075 CM238830 tampon sp.2,225 CM238829 tampon sp.2,2 CM238817 tampon sp.1,9 CM238835 tampon sp.2,350 CM238805 tampon sp.1,6 CM238807 tampon sp.1,650 CM238816 tampon sp.1,875 CM238821 tampon sp.2,0 CM238819 tampon sp.1 950 CM238834 tampon sp.2,325 CM238839 tampon sp.2,450 CM238838 tampon sp.2,425 CM238826 tampon sp.2,125 CM238812 tampon sp.1,775 CM238808 tampon sp.1,675 CM238801 tampon CM238836 tampon sp.2,375 CM238825 tampon sp.2,1 CM238806 tampon 1,65 CM238820 tampon sp.1,975 CM238804 tampon sp.1,575 CM238814 tampon sp.1,825 CM238831 tampon sp.2,250 CM238802 tampon sp.1,525 CM238832 tampon sp.2,275 CM238823 tampon sp.2 050 CM238815 tampon sp.1 850 CM238822 tampon sp.2,025 CM238803 tampon sp.1 550 CM238810 tampon sp.1,725 CM238813 tampon sp.1,8 coussinets de soupapes

Pompe à eau Moteur

Aprilia pompe à eau AP9150484 couvercle de pompe à eau AP8152283 vis 598839 vis AP9150119 douille d8x6,4x9,8 AP9150352 joint torique AP9150132 roue de pompe à eau AP9150292 rondelle AP9150464 bride de pompe à eau 851283 joint torique AP9150443 joint d'huile 851013 joint d'huile 851010 carter d'embrayage de bague de couvercle pompe à eau

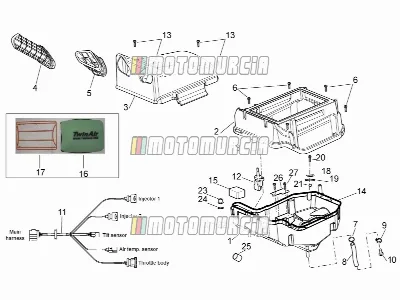

Boîte à air Cadre

Aprilia boîte à air 855662 base du boîtier de filtre 855664 base du boîtier de filtre 853695 corps du boîtier de filtre AP9100703 couverture AP9100588 entrée d'air droite AP9100587 entrée d'air gauche AP8152351 vis (4,2x16) AP8101595 serrer AP8144038 tuyau d'essence 6x10 AP8102377 serrer AP8120876 prise 855786 câblage AP9100427 température de l'air. capteur AP8150413 vis 890513 boîtier du filtre à air d'étanchéité 851006 caoutchouc amortissant les vibrations 858044 filtre à air 858045 tambour 855783 joint 855784 plaque 855770 vis (m10x1,5x20) AP8152301 noix CM239501 entretoise (caoutchouc) 855790 soupape 828535 rondelle 855900 haut AP9150529 couverture AP8152334 vis boîte à air

Corps central Cadre

Aprilia corps central AP8184782 plaque d'immatriculation droite AP8184606 panneau latéral gauche, noir AP9100053 espaceur AP9100645 vis avec bride m6x16 inox 851449 garde AP9100347 garde-carter 598839 vis AP9100661 vis avec bride m6x1 l=95 AP9100434 écrou autobloquant m6x1 AP8101372 amortisseur AP9100778 buisson AP8150015 rondelle corps central

Béquille centrale Cadre

Aprilia béquille centrale AP9100834 béquille principale comp. AP9100964 plaque AP9100419 plaque de support 851280 vis AP8161006 vis de fixation de la béquille centrale AP8152001 noix AP9100223 plaque de support latérale AP9100668 ressort (extérieur) AP9100669 ressort (intérieur) AP9100836 douille 8x5x7,8 AP8150051 vis AP8152123 vis AP9100963 bouton de fixation 855861 buisson béquille centrale

Tableau de bord Cadre

Aprilia tableau de bord 855052 tableau de bord AP8150509 vis AP8150248 rondelle AP8150272 rondelle ?lastique incurv?e 5,3x10x0,5 tableau de bord

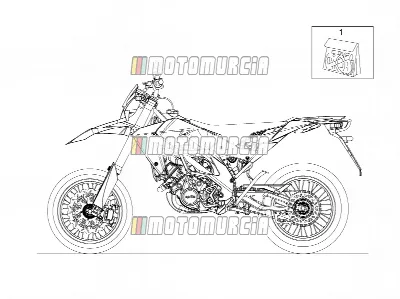

Ensemble de décalcomanies Cadre

Aprilia ensemble de décalcomanies 893276 kit d'autocollants 895848 kit d'autocollants 895849 kit d'autocollants 890488 kit d'autocollants 893275 kit d'autocollants 898318 kit d'autocollants 898317 kit d'autocollants 890487 kit d'autocollants ensemble de décalcomanies

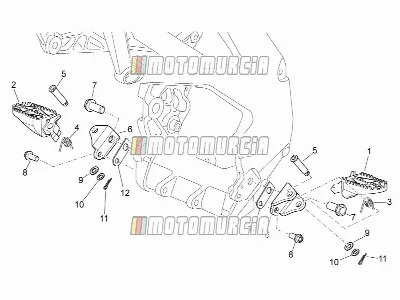

Repose-pieds Cadre

Aprilia repose-pieds AP9100193 repose-pieds gauche AP9100194 repose-pieds droit AP9100195 printemps gauche AP9100196 printemps droit AP9100197 épingle AP9100275 support de repose-pieds AP9100390 vis m12x1,25 AP8152286 vis AP8152176 rondelle AP8150017 rondelle AP8201643 goupille fendue 855269 plaque int.gauche 898912 plaque repose-pieds repose-pieds

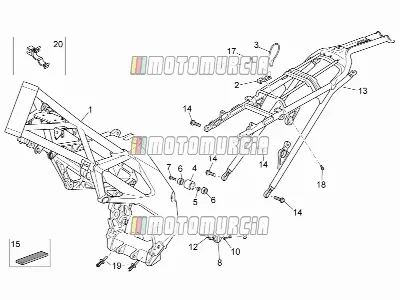

Cadre Cadre

Aprilia cadre 858589 cadre 855723 cadre 855581 cadre 891007 cadre AP9100766 plaque 851495 fil AP9100173 rouleau de guidage de chaîne noir AP9100174 espaceur AP9100175 palier AP8152289 vis AP9100688 plaque de guidage de chaîne inférieure AP8152272 vis AP8120253 espaceur 855799 vis AP9100724 espaceur 899118 support de selle AP9100389 vis avec bride m10x1,25 890517 joint AP8150159 rondelle AP8150204 noix AP9100769 vis (m4x10 inox) AP8202058 rivet plastique, noir AP8120581 pince de câblage cadre

Corps avant i Cadre

Aprilia corps avant I 855104 prise en charge 89046700XB2 pare-brise AP8156379 tirant AP8156390 garde-boue avant AP8156343 garde-boue avant (rouge) AP9100053 espaceur AP8152339 vis AP8120405 amortisseur AP8152277 vis (6x12) AP8150015 rondelle 598839 vis AP8152283 vis AP9100501 douille en t 20x0,5x3,5 AP9100440 protège-manche sx AP9100441 protège-manche droit AP9100548 vis complète m6x1 AP8150246 vis AP8201431 goupille fendue AP8150493 vis AP8102381 pince m4 (m4) corps avant I

Corps avant ii Cadre

Aprilia corps avant II AP8184781 conduit d'air droit, noir AP8184875 conduit d'air droit, noir AP8184909 conduit d'air droit, blanc AP8184780 conduit d'air gauche, noir AP8184910 conduit d'air gauche, blanc AP8184876 conduit d'air gauche, noir AP9100366 grille de calandre AP9100645 vis avec bride m6x16 inox AP9100053 espaceur 254485 écrous à clips (m6) corps avant II

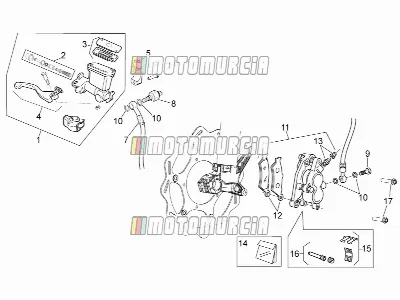

Système de freinage avant Cadre

Aprilia système de freinage avant AP9100257 pompe hydraulique de frein AP9100785 piston, kit AP9100786 kit de révision de fiche AP9100787 kit de révision du levier AP9100707 espaceur AP8152280 vis 851351 flexible de frein AP9100418 interrupteur de feu stop avant. AP9100472 vis hexagonale m10x1,25 (m10x1,25) AP9100473 rondelle AP9100256 étrier de frein avant avant AP9100788 plaquettes de frein AP9100789 kit de purge AP9100790 kit de révision d'étrier de frein AP9100791 printemps AP9100792 épingle AP8152290 vis système de freinage avant

Fourche avant i Cadre

Aprilia fourche avant I 855621 moyeu gauche cpl. 851291 moyeu gauche cpl. 851290 moyeu droit cpl. 855620 moyeu droit cpl. AP9100847 moyeu + bras de fourche gauche AP9100848 moyeu + bras de fourche droit AP9100855 douille supérieure 45x15 AP8163094 tasse 58x46x3 AP8163095 joint spi de fourche AP8163096 bague d'arrêt d.63 AP8163097 joint anti-poussière de fourche (d=45) 855857 manche cpl. AP9100849 manche cpl. AP8163370 cheville + joint torique AP9100850 ressort annulaire d.40 AP9100851 kit de ressort AP9100852 piston, complet 896561 piston, complet AP8152280 vis AP9100856 douille inférieure 45x20 AP9100853 vanne d.45 AP9100854 fiche cpl. d.45 AP9100857 kit de bagues d'étanchéité pour fourche AP9100858 jeu de joints d.45 AP9100859 kit de buissons fourche avant I

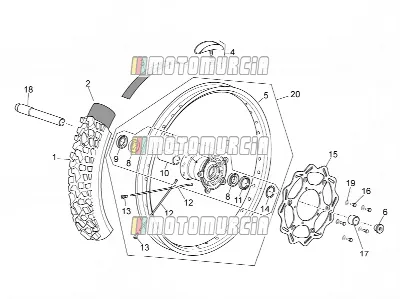

Roue avant Cadre

Aprilia roue avant 855687 pneu avant/arrière 90/90x21" 855741 chambre à air 21" AP8109001 volet de roue avant 21" AP9100457 support 855586 roue avant 1,6x21" AP9100171 couverture m22 AP9100225 moyeu avant 831615 palier AP9100228 bague d'étanchéité 28x42x7 AP9100226 entretoise interne l=69,7 AP9100227 bague d'étanchéité 32x42x7 AP9100224 rayon d.3,5-21"-l.233 AP9100057 mamelon AP8121334 voyant 855747 disque de frein 855720 vis hexagonale m6x16 (m6x16) AP9100229 entretoise extérieure l=26,3 855203 axe de roue avant l=221,5 avant 658830 rondelle (ressort) 855584 roue avant 21" AP9100318 espaceur roue avant

Réservoir à carburant Cadre

Aprilia réservoir à carburant 897841 réservoir à carburant 855725 réservoir à carburant AP8220620 couverture 856932 joint AP9100080 plaque AP8152277 vis (6x12) AP9100078 épingle AP9100767 entretoise en caoutchouc 26x12,2 AP8121811 t buisson AP8152169 espaceur AP8201431 goupille fendue AP9100082 tampon AP9100081 5 - buisson AP8152281 vis AP9100416 pompe à injection AP9100930 filtre à carburant AP9100931 joint GU01103090 thermistance AP8152273 vis AP9100415 plaque AP8150444 vis AP8220402 tuyau de carburant AP9100967 couvercle du réservoir de carburant AP9100966 plaque AP9100375 rondelle réservoir à carburant

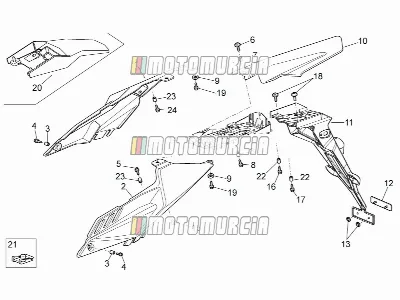

Carrosserie arrière Cadre

Aprilia carrosserie arrière AP8184498 carénage arrière droit, blanc AP8184911 carénage arrière droit, blanc AP8184499 carénage arrière gauche, blanc AP8184912 carénage arrière gauche, blanc AP9100053 espaceur AP9100645 vis avec bride m6x16 inox AP8152117 vis AP9100594 entretoise (10x7) AP8152279 vis AP8150015 rondelle AP8156391 garde-boue arrière, blanc AP8156380 garde-boue arrière, blanc 855041 plaque d'immatriculation 898847 plaque d'immatriculation AP8112202 catadioptre arrière AP8150450 rondelle pour arbres d5 (d5) 855046 blocage inférieur du support de selle AP9100434 écrou autobloquant m6x1 AP8152246 vis AP8152277 vis (6x12) 855050 support de plaque d'immatriculation rac. 254485 écrous à clips (m6) AP8121075 espaceur AP8121032 espaceur AP8152282 vis carrosserie arrière

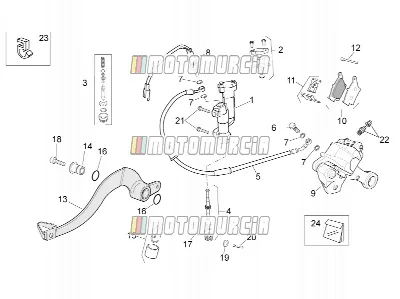

Système de freinage arrière Cadre

Aprilia système de freinage arrière AP9100475 pompe hydraulique de frein AP9100794 kit de révision de fiche AP9100793 piston, kit AP9100795 kit de révision du levier 855696 flexible de frein AP9100472 vis hexagonale m10x1,25 (m10x1,25) AP9100473 rondelle AP9100417 interrupteur de feu stop 855769 étrier arrière arrière 855852 plaquettes de frein 855853 printemps 855854 épingle 855506 levier de frein arrière AP9100290 buisson AP9100291 printemps AP9100477 joint torique 18x2 AP9100354 goupille de levier de frein arrière AP8150169 vis AP8150017 rondelle AP8101928 goupille fendue 598839 vis AP9100789 kit de purge AP9100752 printemps 855855 kit de révision d'étrier de frein système de freinage arrière

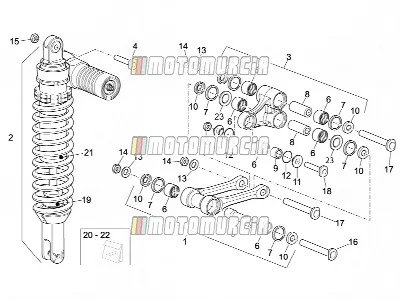

Amortisseur arrière Cadre

Aprilia amortisseur arrière AP9100176 bielle simple comp. 855583 amortisseur arrière 851252 bielle double comp. AP9100007 vis m10x1,25 l=53 AP9100178 axe de piston AP9100181 roulement à aiguilles AP9100177 joint d'huile (25x32x4) AP9100184 axe de piston AP9100111 espaceur AP9100179 espaceur AP9100186 entretoise (extérieur) AP9100549 joint torique 1,5x24 AP8152018 (2) crépeuse AP9100442 écrou bas autobloquant m12x1,25 AP9100439 écrou bas autobloquant m10x1,25 AP9100604 vis m12x1,25 l=120 AP9100289 vis m12x1,25 l=95 AP9100208 vis m10x1,25 l=44 855945 tampon 855954 jeu de joints 855944 unité de manchon 855955 jeu de joints de manchon AP9100182 rondelle amortisseur arrière

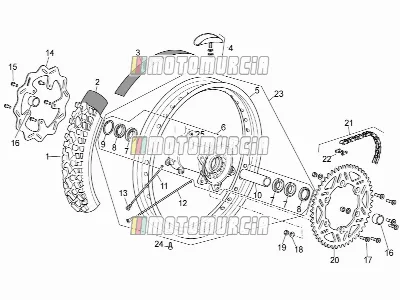

Roue arrière Cadre

Aprilia roue arrière 855694 pneu arrière 140/80x18" pirelli 855742 chambre à air 18" AP8109281 volet de roue arrière AP9100462 pince à pneu 855587 roue arrière 2,15x18" AP9100214 moyeu arrière 831615 palier AP9100227 bague d'étanchéité 32x42x7 AP8121334 voyant AP9100215 entretoise interne l=106,5 mm AP9100056 rayon d.4-18"-l.196,5 AP9100211 rayon d.4-18"-l.199,5 AP9100213 tétine d.4 855748 disque de frein 855625 vis AP9100595 entretoise extérieure l=21,9 855626 vis m8x30 AP8150009 rondelle AP9100432 écrou bas autobloquant m8x1,25 CM238207 plateau z=50 855845 chaîne AP9100533 lien de connexion 5/8x1/4 855585 roue arrière 18" AP8120001 entretoise en caoutchouc AP9100318 espaceur roue arrière

Selle Cadre

Aprilia selle CM224605 assemblage de selle CM224609 assemblage de selle AP9100365 dispositif de déverrouillage AP9100087 rondelle 855939 boîtier de selle 851199 poche selle

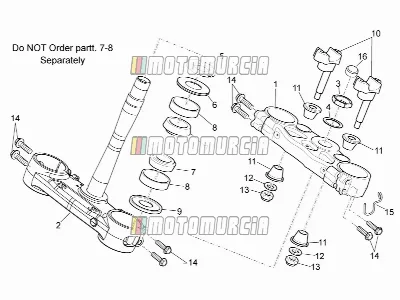

Je dirige Cadre

Aprilia je dirige AP9100542 plaque supérieure AP9100680 base de tige 858590 base de tige AP9100026 écrou de broche AP9100028 rondelle AP9100021 écrou à bague AP9100204 bague d'étanchéité supérieure 851030 roulement de direction 851029 coupelle de roulement de direction AP9100205 bague d'étanchéité inférieure AP9100293 boulon en u inférieur AP9100412 bloc silencieux AP9100776 rondelle AP9100439 écrou bas autobloquant m10x1,25 AP8152290 vis AP8121475 chaumard AP8144516 bouchon de poignée je dirige

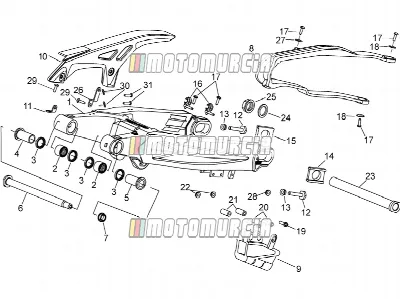

Bras oscillant Cadre

Aprilia bras oscillant 891226 bras oscillant AP9100202 cage à roulettes 22x29x30 AP9100203 bague d'étanchéité 22x29x4 AP9100952 axe de piston AP9100123 axe de bras oscillant arrière m14 l=244 AP8152244 ?crou ? bride dax m14x1,5 855552 plaque de guidage de chaîne 855553 plaque de guidage de chaîne 00H01508181 garde-chaîne 897839 plaque avant 855579 plaque avant AP8152305 vis de réglage des tensions de chaîne AP8150027 noix 855697 plaque de guidage de chaîne droite 855565 plaque de guidage de chaîne gauche AP9100565 guide-câble du flexible de frein 015585 vis AP8234020 tasse pour chaussure 598839 vis AP8152284 vis AP9100287 buisson AP9100434 écrou autobloquant m6x1 855562 axe de roue arrière m25 l=266,5 arrière AP8152323 rondelle 855722 écrou d'axe de roue m25x1,5 855580 plaque arrière AP8150255 rondelle AP9100053 espaceur AP8152226 vis AP8152181 rondelle AP9150394 vis m6x12 bras oscillant

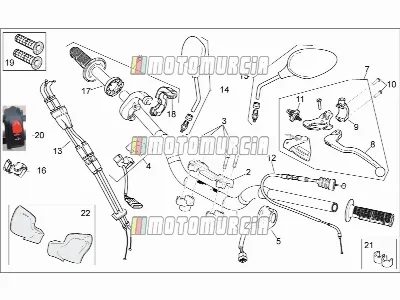

Contrôles électrique

Aprilia contrôles 855049 guidon AP9100297 boulon en u supérieur AP8152289 vis AP9100514 sélecteur de feux droit 855043 sélecteur de feux gauche 853696 manette des gaz + poignée 855270 course de contrôle d'embrayage AP9100636 commande d'embrayage AP9100939 levier d'embrayage AP9100940 boulon en u AP8152280 vis AP9100941 registre du câble d'embrayage AP9100486 câble d'embrayage 855272 transmission de commande d'embrayage AP9100802 transmission à levier de gaz AP8104921 miroir droite AP8104922 miroir gauche 858305 coque inférieure du commutateur de carte 851359 tuyau d'accélérateur progressif 851360 boulon en u AP8218628 poignée 858247 commutateur de carte AP9100519 printemps 851097 ensemble de garde-mains - paire contrôles

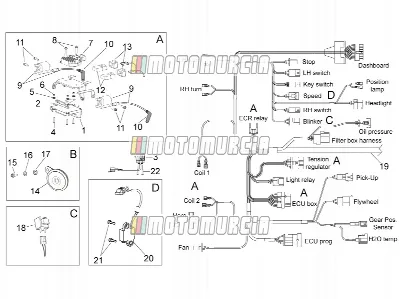

Système électrique i électrique

Aprilia système électrique I 855556 unité de commande électronique 855689 plaque support de l'unité de commande 856665 assemblage d'indicateurs AP9100945 vis (m4x20) AP8150011 rondelle AP8150204 noix AP9100424 régulateur de tension AP8152281 vis AP9100429 bobine AP9100423 capuchon de bougie d'allumage 598839 vis AP8224462 relais - démarreur AP8220283 entretoise en caoutchouc * AP8127391 corne AP8152112 vis AP8150376 rondelle (ressort) AP8150017 rondelle AP8124235 relais clignotant 855623 faisceau de câblage principal AP9100965 capteur de vitesse AP8150460 vis AP8150444 vis système électrique I

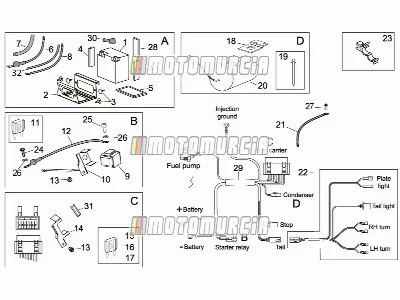

Système électrique ii électrique

Aprilia système électrique II AP9100512 batterie AP9101000 boîtier de batterie cpl. AP8120001 entretoise en caoutchouc 890517 joint AP9100725 entretoise (caoutchouc) AP9100371 câblage de la batterie du relais CM239401 tuyau en caoutchouc 12,8x8,8 l=120 AP9100372 câble de batterie au sol AP9100487 relais - démarreur AP9100325 plaque AP9100558 faisceau de câblage du moteur du démarreur AP8152272 vis AP9100327 support du bloc fusible AP8176099 fusible CM225730 fusible 30a 252945 fusible (7,5a) 290860 10 - fusible (15a) AP9100742 plaque AP9100782 rivet déchirant inox AP9100739 condensateur 10000 uf AP9100783 câblage de masse du châssis moteur 855111 harnais de câblage de feu arrière. AP9100765 printemps AP8152277 vis (6x12) AP8152123 vis 658830 rondelle (ressort) 890512 éponge adhésive 15x8 855623 faisceau de câblage principal AP9100959 capuchon de borne AP9100997 joint CM239402 tuyau en caoutchouc 12,8x8,8 l=95 système électrique II

Feux avant électrique

Aprilia feux avant 855038 phare 859702 phare AP8127784 clignotant AP8127783 clignotant AP8152108 vis AP8150430 noix AP8152137 vis AP8152181 rondelle AP8127489 ampoule (12v 10w ba15s) AP8121032 espaceur 856610 câblage de l'interrupte 292723 lampe h4 12v-60/55w (h4 12v 60/55w) 855044 support rh 855045 support gauche feux avant

Unité d'allumage électrique

Aprilia unité d'allumage 855680 stator 855799 vis 855489 plaque AP8152272 vis AP9150401 vis 484993 goupille de cheville AP9150204 bride 639687 bougie unité d'allumage

Feux arrière électrique

Aprilia feux arrière 855039 ensemble de feu arrière. 85256R ensemble de lampes, plaque d'immatriculation AP8224655 câblage de l'éclairage de la plaque AP8127784 clignotant AP8127783 clignotant AP8127489 ampoule (12v 10w ba15s) AP8152108 vis AP8150430 noix AP8150413 vis AP8150159 rondelle feux arrière

Démarreur électrique

Aprilia démarreur AP9150090 démarreur AP8152281 vis AP9150209 épingle AP9150446 joint torique 853919 double vitesse z=9/55 849802 pignon intermédiaire z=22 849803 pignon d'embrayage à came z=52 (z=52) 85109R roulement à aiguilles (d26x30x17) AP9150208 embrayage, à sens unique AP9150500 joint torique (d25x2,5) démarreur

Terminer une partie Autre / non classé

Aprilia terminer une partie AP9100936 trousse à outils 854072 manuel d'exploitation i-d-f-e-uk-nl 897200 manuel d'exploitation i-d-f-e-uk-nl 855042 interrupteur de feu arrière 855128 interrupteur principal - antivol de direction 855129 rivet 855131 couverture 855132 printemps 856912 rondelle terminer une partie
