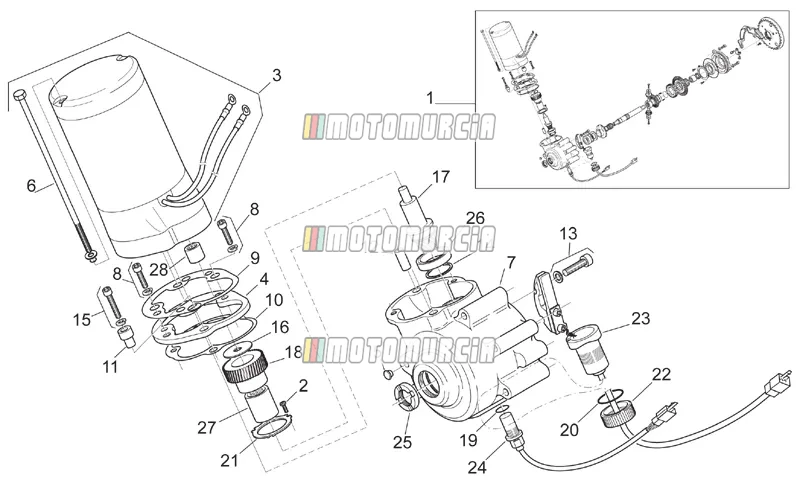

Exploded view — Motor I

Producten

1 Motoruitrusting AP8000068 Niet meer leverbaar

• AP8000068 Motoruitrusting
  Niet meer leverbaar

2 Schroef AP8000141 Niet meer leverbaar

• AP8000141 Schroef Benodigd aantal: 3
  Niet meer leverbaar

3 Motor AP8000120 Niet meer leverbaar

• AP8000120 Motor
  Niet meer leverbaar

4 Motor verbindingsplaat AP8000127 Niet meer leverbaar

• AP8000127 Motor verbindingsplaat
  Niet meer leverbaar

5 Deksel AP8000133 Niet meer leverbaar

• AP8000133 Deksel Benodigd aantal: 2
  Niet meer leverbaar

6 Schroef M5x167 AP8000224 Niet meer leverbaar

• AP8000224 Schroef M5x167 Benodigd aantal: 2
  Niet meer leverbaar

7 Crankcase AP8000143 Niet meer leverbaar

• AP8000143 Crankcase
  Niet meer leverbaar

8 Schroef AP8000172 Niet meer leverbaar

• AP8000172 Schroef Benodigd aantal: 2
  Niet meer leverbaar

9 Pakking AP8000126 Niet meer leverbaar

• AP8000126 Pakking
  Niet meer leverbaar

10 Pakking AP8000128 Niet meer leverbaar

• AP8000128 Pakking
  Niet meer leverbaar

11 Pin AP8000124 Niet meer leverbaar

• AP8000124 Pin
  Niet meer leverbaar

12 Pin AP8000139 Niet meer leverbaar

• AP8000139 Pin
  Niet meer leverbaar

13 Schroef met ring AP8000135 Niet meer leverbaar

• AP8000135 Schroef met ring Benodigd aantal: 2
  Niet meer leverbaar

14 Keerring AP8000131 Niet meer leverbaar

• AP8000131 Keerring
  Niet meer leverbaar

15 Schroef met ring M5x25 AP8000123 Niet meer leverbaar

• AP8000123 Schroef met ring M5x25
  Niet meer leverbaar

16 Ring AP8000122 Niet meer leverbaar

• AP8000122 Ring
  Niet meer leverbaar

17 Aandrijvende spiraalvormige conische tandwiel AP8000129 Niet meer leverbaar

• AP8000129 Aandrijvende spiraalvormige conische tandwiel
  Niet meer leverbaar

18 Schuine tandwiel AP8000138 Niet meer leverbaar

• AP8000138 Schuine tandwiel
  Niet meer leverbaar

19 O-ring AP8000174 Niet meer leverbaar

• AP8000174 O-ring
  Niet meer leverbaar

20 O-ring AP8000134 Niet meer leverbaar

• AP8000134 O-ring
  Niet meer leverbaar

21 Ring AP8000130 Niet meer leverbaar

• AP8000130 Ring
  Niet meer leverbaar

22 Moer AP8000137 Niet meer leverbaar

• AP8000137 Moer
  Niet meer leverbaar

23 Momemsensor AP8000136 Niet meer leverbaar

• AP8000136 Momemsensor
  Niet meer leverbaar

24 Snelheidssensor AP8000175 Niet meer leverbaar

• AP8000175 Snelheidssensor
  Niet meer leverbaar

25 Moer AP8000132 Niet meer leverbaar

• AP8000132 Moer
  Niet meer leverbaar

26 Lager AP8000142 Niet meer leverbaar

• AP8000142 Lager
  Niet meer leverbaar

27 Lager AP8000125 Niet meer leverbaar

• AP8000125 Lager
  Niet meer leverbaar

28 Lager AP8000121 Niet meer leverbaar

• AP8000121 Lager
  Niet meer leverbaar
