Originele onderdelencatalogus voor de Aprilia Mojito / Habana 125-150 (2003) - vind oem-onderdelen voor Aprilia Mojito / Habana 150

Versie: Mojito / Habana 125-150

Jaar: 2003

Ander model selecteren

Originele onderdelencatalogus voor de Aprilia Mojito / Habana 125-150 (2003) - vind oem-onderdelen voor Aprilia Mojito / Habana 150

Op zoek naar een ander bouwjaar of versie van de Aprilia Mojito / Habana 150?

Ander model selecteren

Aprilia Mojito / Habana 150 2003 exploded views

Toon alle reserveonderdelen

Gebruik de onderstaande knoppen om tekeningen op groep te filteren
carburateur
Carburateur Motor
Aprilia carburateur CM129206 carburator CM129213 carburator 1A000833 10 st - klem 849465 inlaatspruitstuk 827833 inlaatspruitstuk 871167 inlaatspruitstukpakking 1A000352 schroef (m6x22) 494921 carburateur pakkingset per carburateur walbro carburateur

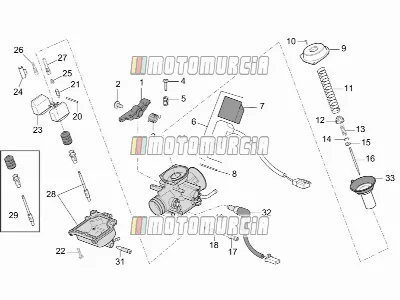

carburateur - componenten
Carburateur - componenten Motor
Aprilia carburateur - componenten CM109704 hendel 826826 schroef CM114601 lente 826824 schroef 826825 lente CM129802 automatische starter cpl. CM142904 starterplunjer (keihin) 828844 2 stuks - cap 826866 automatische choke-afdekking 828843 bord 826783 afdekking 842514 gasklepdeksel 826780 schroef CM106602 lente CM140903 lente CM106601 lente 828822 5 stuks - kopje AP8580022 koffiebeker AP8580021 lente 826822 seeger 826821 wasmachine CM106503 conische pin dck AP8540054 conische pen 52k CM140205 2 stuks - conische pin CM106401 adj.min.eng.snelheid schroef 826839 lente 826843 pakking ring AP8580019 vlotter pin CM147102 benzine naald 826770 schroef 826812 carburateur, float assy 842522 carburateur, float assy AP8540050 kapje AP8540100 hoofdstraal 84 CM105401 hoofdsproeier 82 CM129914 2 stuks - hoofdsproeier CM140101 stationaire jet CM105303 stationairsproeier 33 CM105301 stationairsproeier 34 AP8540097 stationaire emulsiestraal CM109808 vlotterkamer cpl. CM156706 vlotterkamer cpl. CM156706 vlotterkamer cpl. AP8540052 schroef (spec) CM115201 schroef 82961R6 weerstand module CM140501 carburateur diafragma CM140302 carburateur diafragma AP8540113 diafragma carburateur - componenten
koppeling
Koppeling Motor
Aprilia koppeling 82518R naaldlager 483226 12 stuks - pakkingring 82753R handelswijze 830580 vast aangedreven halve katrol 828717 15 st - geleidepen l=12,5 479415 geleidepen l=11,1 878998 sec. schuifschijf, compleet 879002 sec.schuifschijf 431089 2 st. - oliekeerring 430585 25 st - o-ring 4310935 koffiebeker 872877 lente 487936 koppeling zijkap CM161202 koppeling 433232 koppelingsmoer 8440494 koppelingsbel CM162403 koppeling aangedreven poelie assy. CM162401 koppeling compleet CM162402 koppeling compleet (met aangedreven poelie) 486324 moer 827877 afstandshouder 274246 20 st - sluitring (22x12,1x19) 006410 seeger koppeling

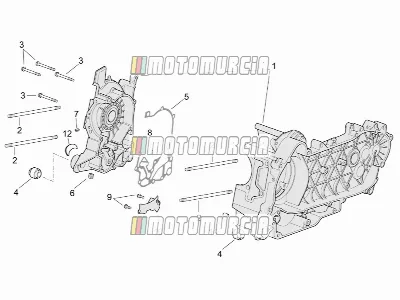

carter
Carter Motor
Aprilia carter CM1485205001 carter assy CM1485075002 carter assy 411295 bout B016425 2 st. - schroef 486081 silentblock - motorsteun 829526 pakking - carter B015433 deksel m12x1,5 484034 mondstuk B015956 paspin 1A003111 schroef 876657 bord 277916 10 stuks - paspen 840489 koffiebeker carter

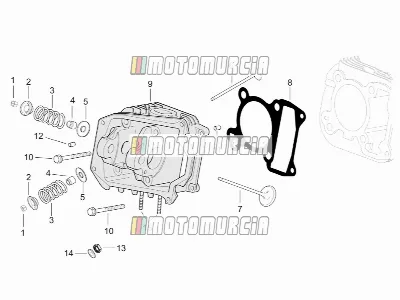

cilinderkop
Cilinderkop Motor
Aprilia cilinderkop 285846 klep halve kegel 483914 bovenkap 483915 2 stuks - klepveer 436438 klepsteel 483711 14 st - onderste dop 483706 klep (in) 483707 klep (ex) 82682R flenspakking 82681R flenspakking 82647R cilinderkop 485603 10 stuks - schroef met flens 277916 10 stuks - paspen 435571 40 - paspen 411296 8 st - moer (m8x1,25) 832870 4 st - moer 834187 15 stuks - wasmachine 435629 draadeind (m7) cilinderkop
cilinder - zuiger
Cilinder - zuiger Motor
Aprilia cilinder - zuiger 485603 10 stuks - schroef met flens 963486 30 st - seeger 831975 cilinderset 827041 cilinderset 482335 zuigerpen AP8540062 zuigereenheid 62,8 8319740003 complete zuiger (gietijzer) cat.c 8271120002 zuigerset (alu. cilinder cat.b) 8319740001 complete zuiger (gietijzer) cat.a 8319740004 complete zuiger (gietijzer) cat.d 8270280003 zuiger (3) 8270280001 zuiger (1) 827106 zuigereenheid 57,2 AP8540063 zuigereenheid 63 AP8540067 zuigereenheid 57,4 8270280002 zuiger (2) 8270280004 zuiger (4) 827031 zuigereenheid 63,2 8271120003 complete zuiger (aluminium) cat.c 8319740002 zuigerset (2) AP8540068 zuigereenheid 57,6 8271120004 complete zuiger (aluminium) cat.d 485779 compressiering d.57x1 AP8540027 ringen 63,2x1 AP8540021 ringen 62,8x1 487998 pakking 488002 pakking 487994 ring d.57,2x1 AP8540024 ringen 63,0x1 486294 knelring Ø62,6x1 487999 olieschraperring d.57,4x1 485914 olieschraperring d.57x1 488003 olieschraperring 3° magg. AP8540028 olieschraapring 63,2x1 AP8540025 olieschraperring 63,0x1 487996 olieschraperring d.57,2x1 AP8540022 olieschraperring 62,8x1 486295 olieschraperring Ø62,6x1 486362 olieschraperring d.57x2,5 AP8540029 olieschraperring 63,2x2,5 1A009621R zuigerveer set 825029 olieschraperring 2° magg. AP8540026 olieschraperring 63,0x2,5 AP8540023 olieschraperring 62,8x2,5 488004 olieschraperring 3° magg. 487996 olieschraperring d.57,2x1 875114 pakking - cilinderbasis (0,8 mm) 875112 pakking - cilinderbasis (0,4 mm) 875113 pakking - cilinderbasis (0,6 mm) cilinder - zuiger
aandrijfas
Aandrijfas Motor
Aprilia aandrijfas 82898R 5 st - oliekeerring 825952 20 stuks - pakkingring 8412985002 krukas (ii.) 8412985001 krukas (i.) 832130 complete oliepeilstok 827085 50 stuks - pakkingring aandrijfas

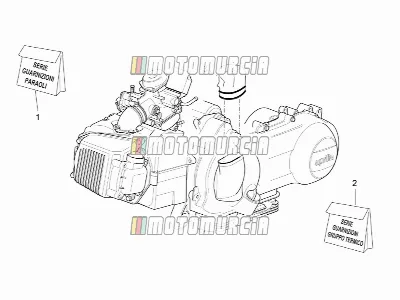

motor - pakkingen
Motor - pakkingen Motor
Aprilia motor - pakkingen 497149 pakkingset - motor 1R000009 pakkingset - motor 497148 pakkingset - cilinder 1R000008 pakkingset - cilinder AP8178043 luchtinlaat van de variator motor - pakkingen
motor - schokdemper achter
Motor - schokdemper achter Motor
Aprilia motor - schokdemper achter AP8152301 10 st - moer AP8152300 moer AP8203983 schokbreker AP8150086 schroef AP8150038 schroef AP8150210 4 stuks - sluitring (veer) AP8150020 10 st - sluitring AP8134660 schokdemper plaat AP8152292 10 stuks - schroef AP8222712 motor AP8106922 motor AP8176113 motor AP8222710 motor AP8176203 motor AP8257608 sticker schokdemper motor - schokdemper achter
uitlaat eenheid
Uitlaat eenheid Motor
Aprilia uitlaat eenheid AP8119798 uitlaat AP8119834 uitlaat AP8119800 uitlaat 436947 moer (m7x1) AP8119799 uitlaatpakking AP8150388 schroef AP8150376 10 st - sluitring (veer) AP8150017 10 st - sluitring AP8102375 clipmoeren (m5) AP8152073 schroef 2B014101 schroef AP8221297 5 stuks - isolatiering uitlaat eenheid
olie ontluchtingsventiel
Olie ontluchtingsventiel Motor
Aprilia olie ontluchtingsventiel 829008 ventilatie behuizing 842737 2 stuks - olieontluchtingspijp AP8102349 5 st - klem 1A003985 pakking - ontluchtingsventiel 877136 12 stuks - schroef olie ontluchtingsventiel
oliefilter
Oliefilter Motor
Aprilia oliefilter 486075 sluitring pakking 483841 oliefilter 285536 pakking - olieaftapplug 826165 olie aftapplug 1A024308R minimale oliedruksensor 1A022356 oliefilter 288474 o-ring 483776 2 st. - schroef oliefilter

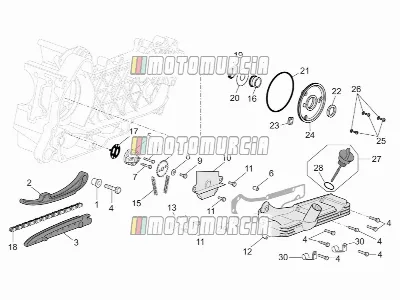

olie pomp
Olie pomp Motor
Aprilia olie pomp 485868 15 st - afstandsstuk 840510 distributiekettingspanner 828308 distributiekettinggeleider 1A000352 schroef (m6x22) 82948R oliepomp 277916 10 stuks - paspen 433477 schroef 436695 10 st - sluitring B016426 10 stuks - schroef 483767 10 stuks - onderste olieschot 484123 40 st - schroef 843761 olie pan 485047 bovenste olieschot 287913 2 stuks - oliepomptandwiel 82649R oliepomp ketting 82783R regelrondsel van de oliepomp 847929 pakking - oliepomp 82643R distributieketting 82782R distributietandwiel - lager 825595 distributiesysteem kettingrondsel cpl 483918 oliekeerring sluitring 825620 pakking ring 82538R oliekeerring 434345 2 stuks - kettingdrift voor oliepomp 847116 krukasoliekeerring - distributiedeksel 487937 wasmachine 843364 montage van de olieplug 1A009397 o-ring 830128 carter pakking 487824 houder klem olie pomp
timing systeem
Timing systeem Motor
Aprilia timing systeem 484819 moer 82817R stelschroef 8444895 tuimelaar 825363 20 stuks - wasmachine 8459325 nokkenas 486339 gezamenlijke kleptuimelaars 877771 tijdinstellingssysteem 880650 contragewicht van de decompressor 414838 schroef 486974 lente 877309 nokkenasplaat 484123 40 st - schroef 8291345 pin-roller kit 487832 14 stuks - wasmachine 487833 30 stuks - pakkingring 880651 decompressie bel 1A003053 10 stuks - schroef timing systeem

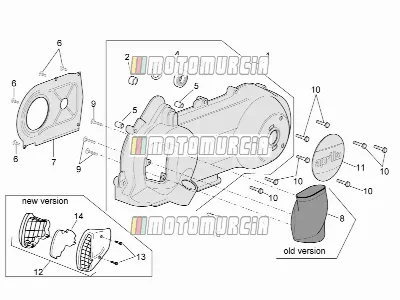

transmissie deksel
Transmissie deksel Motor
Aprilia transmissie deksel 8403455 variator deksel 8418155 variator deksel 431860 bus Ø8xØ12x8 4789853 handelswijze 006635 10 st - seeger B015956 paspin 430264 25 st - schroef 873681 luchtdeflector 620553 koeldeksel 258146 schroef 270793 schroef B016792 schroef CM155103 stop 842090 koeldeksel 842093 luchtfilter - riemafdekking transmissie deksel
transmissie eindaandrijving
Transmissie eindaandrijving Motor
Aprilia transmissie eindaandrijving 8738745 aangedreven poelie-as B0161805 achterwielas cpl. B016770 achterwielas cpl. achterkant 82899R oliekeerring 006652 10 - seeger 83018R handelswijze 8319395 transmissiedeksel compl. B016805 5 - schroef 4789845 wiellager 1A0017735 transmissie-as 4871265 transmissie-as 830862 2 stuks - ontluchter 847930 pakking van het deksel van de reductie-eenheid 1A024412R handelswijze 82878R oliekeerring B015959 2 stuks - seeger 827277 slang klem 487115 afdekking 269755 10 stuks - schroef 485703 wasmachine transmissie eindaandrijving

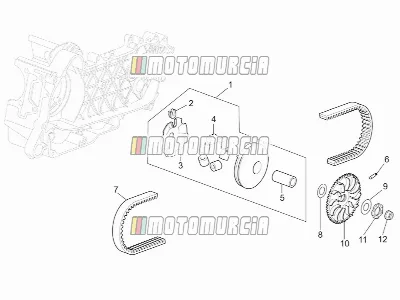

variator montage
Variator montage Motor
Aprilia variator montage CM144401 variator CM144402 variator 4348555 variator schuifregelaar 485710 achterplaat van het rolhuis 842204 rolcontrast CM1038015 rolgewichten (10 g) CM1038035 rolgewichten (8,6 g) 483889 afstandshouder 432204 pin 841213 v-snaar 434885 wasmachine 433391 10 stuks - gewone sluitring 845607 v-riemschijf 827386 tandstruik B015804 flensmoer m12 variator montage

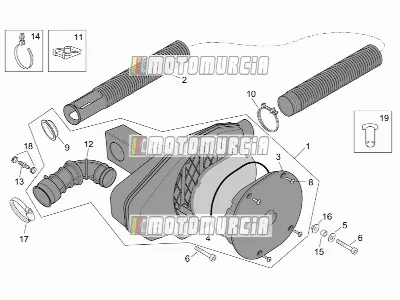

luchtkast
Luchtkast Frame
Aprilia luchtkast AP8149031 filterbox AP8168949 filterbox AP8144663 inlaatslang AP8220576 inlaatslang AP8249785 filterdeksel AP8206934 afdichting luchtfilterkast AP8150015 10 st - sluitring AP8150403 10 stuks - schroef AP8202230 luchtfilter AP8152329 schroef AP8248897 stekker, grijs AP8104165 klem 254485 clipmoeren (m6) AP8220574 slang carburateur-luchtbox AP8144637 luchtbalg AP8101944 2-wegs verbinding 217280 lente AP8221043 afstandsbus * AP8121728 10 st - afstandhouder AP8102701 klem AP8102377 10 st - klem AP8144646 ontluchtingsleiding luchtkast

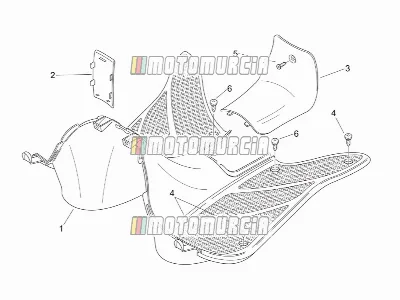

centraal lichaam - vloerpaneel
Centraal lichaam - vloerpaneel Frame
Aprilia centraal lichaam - vloerpaneel AP8248969 vloerpaneel, zwart AP8258132 vloerpaneel AP8248976 type ca. datadeksel, zwart AP8258134 type ca. datadeksel, blauw (blauw) AP8149534 inspectiedeksel, blauw AP8139976 inspectiedeksel, zwart AP8152345 10 stuks - schroef AP8152351 schroef (4,2x16) AP8150425 10 st - schroef (5,5x22) AP8150382 10 st - sluitring centraal lichaam - vloerpaneel

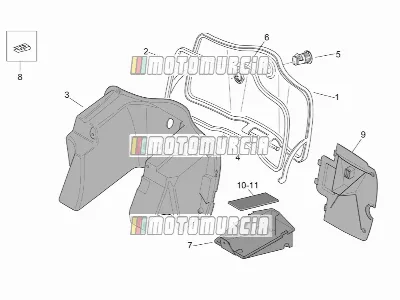

centraal lichaam - handschoen comp.
Centraal lichaam - handschoen comp. Frame
Aprilia centraal lichaam - handschoen comp. 86022300XN5 handschoen comp.deur, ap.zwart AP8248965 handschoen comp.deur, var.cyaan AP8258114 handschoen comp.deur, azuurblauw AP8220407 2 stuks - weerafdichting voor de topkoffer AP8158327 handschoen houder AP8150413 schroef AP8104612 slot van de voorste kast AP8102523 2 stuks - borgmoer m22x1,5 AP8158328 batterijhouder AP8201763 10 st - clipmoeren AP8249788 batterijdeksel AP8117040 zelfklevende spons, zwart 6x60 AP8117073 demper centraal lichaam - handschoen comp.
centraal lichaam - onderpaneel
Centraal lichaam - onderpaneel Frame
Aprilia centraal lichaam - onderpaneel AP8149411 rh-zijpaneel, zwart AP8258117 rh-zijpaneel, cyaan AP8149426 rh-zijpaneel, cyaan AP8258118 lh zijpaneel, cyaan AP8149412 lh zijpaneel, zwart AP8149427 lh zijpaneel, cyaan AP8139986 laag. prot.fairing, zwart AP8202449 10 st - clipmoeren AP8201763 10 st - clipmoeren AP8152351 schroef (4,2x16) AP8150425 10 st - schroef (5,5x22) AP8148005 maskering linker achterstandaard AP8148262 maskering linker achterstandaard AP8102381 klem m4 (m4) AP8150359 5 - schroef AP8150382 10 st - sluitring centraal lichaam - onderpaneel

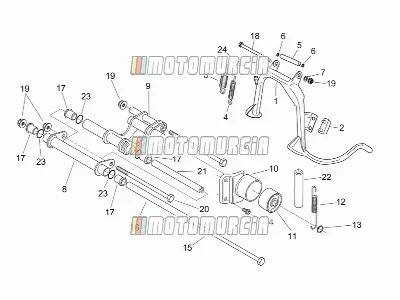

centrale standaard - drijfstang
Centrale standaard - drijfstang Frame
Aprilia centrale standaard - drijfstang AP8146538 main stand comp. 581560 rubber, standaardstopper 582851 zijdelingse standveer 582850 6 stuks - interne zijdelingse standaardveer 582298 afstandshouder 273754 20 stuks - o-ring AP8150020 10 st - sluitring AP8146957 motorverbindingselement AP8146961 frame koppelstang AP8146536 frame koppelstang AP8146956 silent-block steunplaat AP8220703 silentblock - motorsteun AP8144207 silentblock AP8125816 steunveer voor drijfstang 006416 seeger AP8152286 10 stuks - schroef AP8121367 stift m10x260 AP8121397 drijfstang afstandsstuk AP8121398 10 st - stangbus AP8150438 schroef AP8152301 10 st - moer AP8150412 schroef AP8121396 drijfstang afstandsstuk AP8104147 veer bescherming AP8120280 5 st - o-ring 483785 veerbevestigingspen centrale standaard - drijfstang
kettingspanner
Kettingspanner Frame
Aprilia kettingspanner B016777 10 stuks - schroef 1A019253 kettingspanner 847928 pakking - kettingspanner 485655 20 st - lente 829661 overdrukklep kettingspanner

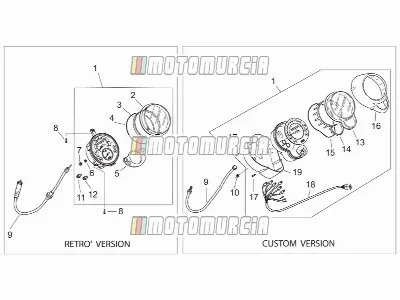

dashboard
Dashboard Frame
Aprilia dashboard AP8127589 gösterge paneli AP8127590 gösterge paneli AP8127537 gösterge paneli AP8224311 gösterge paneli AP8127526 gösterge paneli AP8224219 dashboardlens AP8224218 verlichting schild AP8220555 2 stuks - dashboardlensafdichting AP8224217 paneel, chr. AP8152391 roestvrij wasmachine AP8225360 moer m3 AP8150413 schroef AP8114473 snelheidsmeter kabel AP8114472 snelheidsmeter kabel AP8152299 10 st - moer AP8212408 lamphouder, compleet AP8124888 lamphouder, compleet AP8224231 dashboardlens AP8224232 diffusor schild AP8220555 2 stuks - dashboardlensafdichting AP8224240 kader, chroom. AP8224244 zelftappende schroef 2,2x16 AP8124921 bedrading met lampen AP8249265 onderste schaal dashboard

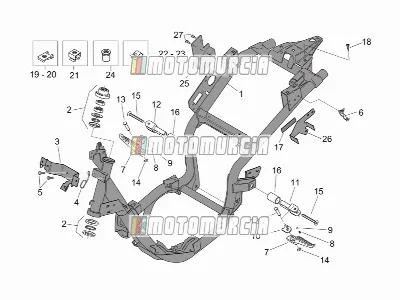

kader
Kader Frame
Aprilia kader AP8235091 frame met elektrocoating AP8203923 kogelringset, compleet AP8146537 ondersteuning van het bovenlichaam AP8202159 kabelgeleider 598839 4 st. - schroef AP8220269 kabelgeleider AP8132812 voetsteunen achteraan, paar AP8121133 10 st - lente AP8101861 10 st - bal AP8134629 voetsteunplaat AP8134565 linker voetsteunpen achteraan AP8134565 linker voetsteunpen achteraan AP8221057 voetsteunpen AP8120573 10 st - seeger AP8152387 schroef m8x70 AP8121403 voetsteun achteraan aansl. afstandhouder AP8117073 demper AP8150413 schroef 254485 clipmoeren (m6) AP8102375 clipmoeren (m5) AP8221213 10 st - moer AP8201763 10 st - clipmoeren AP8201764 klemmoeren AP8201457 klinknagel * AP8134954 houderplaat voor bus AP8104663 klepsteunklem AP8152279 10 stuks - schroef kader
voorste carrosserie - voorkuip
Voorste carrosserie - voorkuip Frame
Aprilia voorste carrosserie - voorkuip AP8258109 voorkuip, cyaan AP8248690 voorkuip, krijtwit AP8249212 voorkuip, ondoorzichtig zwart AP8249822 voorkuip, ap. zwart AP8268411 voorkuip, brons AP8248184 voorkraag, chr. AP8248185 achterkraag, chr. AP8152298 schroef AP8152043 schroef AP8150158 10 st - sluitring (4,3x9x0,8) AP8152351 schroef (4,2x16) AP8102375 clipmoeren (m5) AP8102381 klem m4 (m4) AP8248691 paneel, chr. voorste carrosserie - voorkuip
voorste carrosserie - voorspatbord
Voorste carrosserie - voorspatbord Frame
Aprilia voorste carrosserie - voorspatbord AP8226851 voorspatbord AP8156112 voorspatbord AP8226682 voorspatbord AP8226852 voorspatbord AP8248966 voorspatbord AP8226570 voorspatbord AP8249826 voorspatbord AP8248967 afwerking voorspatbord, chr. AP8258115 voorspatbord AP8249209 voorspatbordvergrendeling, cyaan AP8258116 voorspatbordvergrendeling, cyaan AP8150413 schroef AP8102671 10 stuks - kunststof klinknagel 2B014101 schroef AP8248961 drijfstangkap links, chr. AP8248171 rh drijfstangkap, chr. AP8152341 schroef AP8150012 10 - sluitring AP8148587 reflectorsteun AP8224163 2 stuks - reflector, oranje AP8152298 schroef AP8152306 moer voorste carrosserie - voorspatbord
voorlichaam - schild
Voorlichaam - schild Frame
Aprilia voorlichaam - schild AP8178238 voorschild, cyaan AP8178233 voorschild, cyaan AP8268421 voorschild, cambridge wit AP8158470 voorschild, ca. zwart AP8178231 voorschild, ca. zwart AP8249207 binnenschild, aprilia zwart AP8258113 interne afscherming, cyaan AP8248963 intern schild, varadero cyaan AP8178134 waterbescherming AP8202449 10 st - clipmoeren AP8150413 schroef AP8152246 schroef AP8152298 schroef AP8152351 schroef (4,2x16) AP8150011 wasmachine AP8121811 6 stuks - t bus AP8150421 10 stuks - schroef voorlichaam - schild

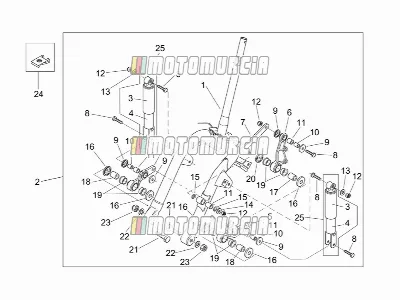

schokdemper vooraan
Schokdemper vooraan Frame
Aprilia schokdemper vooraan AP8163376 voorvork AP8163284 voorvork AP8248182 bovenste schokdemperafdekking AP8248183 onderste schokdemperafdekking AP8203970 drijfstang AP8234176 remklauwplaat AP8203971 bord AP8201602 zeskantschroef m8x35 (m8x35) AP8203521 kopje d20 AP8203536 afstandshouder AP8203523 nylon bus AP8150431 10 st - moer AP8150017 10 st - sluitring AP8203542 speciale wasmachine AP8220177 o-ring AP8203520 koffiebeker AP8203524 afstandshouder AP8203538 afstandshouder AP8203522 nylon bus AP8203519 kopje d28 AP8203972 schroef m12x50 AP8150101 10 st - sluitring AP8150432 moer AP8102375 clipmoeren (m5) AP8123881 schokbreker schokdemper vooraan

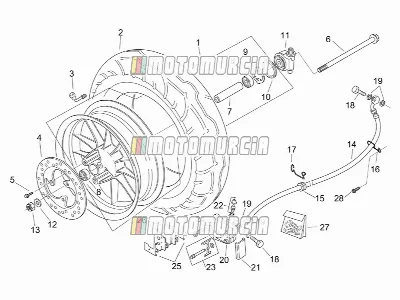

voorwiel - op maat
Voorwiel - op maat Frame
Aprilia voorwiel - op maat AP8208601 voorwiel 0000000 banden- AP8201679 bandafsluiter zonder binnenband AP8213231 remschijf AP8152056 5 st - schroef AP8225356 voorwielas voor AP8225357 afstandhouder voorwiel AP8225123 wiellager AP8120865 aandrijfsleutel AP8125743 oliekeerring AP8202141 odometer versnelling AP8152018 2 - sluitring AP8150373 2 stuks - lage zelfborgende moer m12x1,25 AP8213426 remslang AP8120030 rubberen afstandhouder AP8221172 kabelgeleider AP8121889 2 stuks - kabelgeleider AP8113003 oliepijpschroef AP8113004 sluitring pakking AP8113858 voorremklauw voor AP8213224 remklauwdeksel AP8113321 ontluchter+dop AP8213461 remveer AP8152287 10 stuks - schroef AP8113677 f.antiwhistle plaat-paar AP8213460 remblokken 498850 remklauw rev. kit AP8152043 schroef voorwiel - op maat

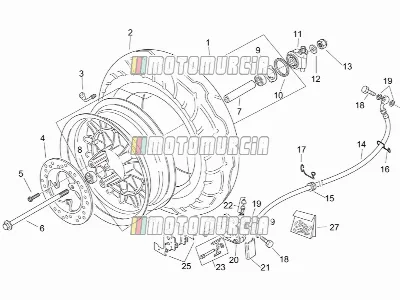

voorwiel - retro
Voorwiel - retro Frame
Aprilia voorwiel - retro AP8128047 voorwiel 0000000 banden- AP8201679 bandafsluiter zonder binnenband AP8213231 remschijf AP8152288 10 stuks - schroef AP8225356 voorwielas voor AP8225357 afstandhouder voorwiel AP8225123 wiellager AP8120865 aandrijfsleutel AP8125743 oliekeerring AP8202141 odometer versnelling AP8152018 2 - sluitring AP8150373 2 stuks - lage zelfborgende moer m12x1,25 AP8213404 remslang AP8120030 rubberen afstandhouder AP8221172 kabelgeleider AP8121889 2 stuks - kabelgeleider AP8113003 oliepijpschroef AP8113004 sluitring pakking AP8113858 voorremklauw voor AP8213224 remklauwdeksel AP8113321 ontluchter+dop AP8213461 remveer AP8152287 10 stuks - schroef AP8113677 f.antiwhistle plaat-paar AP8213460 remblokken 498850 remklauw rev. kit voorwiel - retro

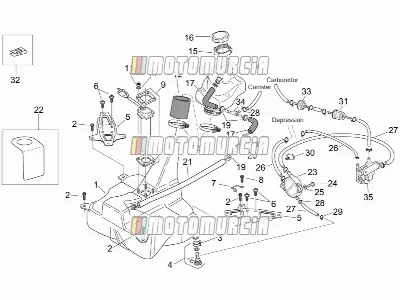

brandstoftank
Brandstoftank Frame
Aprilia brandstoftank AP8139872 brandstoftank AP8152345 10 stuks - schroef 879888 klem AP8104071 oliefilter AP8234156 ondersteuning van vloerpanelen AP8152246 schroef AP8121856 kabelgeleider 598839 4 st. - schroef AP8224079 brandstofmeter AP8150158 10 st - sluitring (4,3x9x0,8) AP8150204 20 st - moer AP8144216 slang AP8102701 klem AP8144626 brandstofvulopeningdop AP8144625 brandstofvulopeningdop AP8139962 ringmoer van de tankdop AP8201757 brandstofvulopeningdop AP8144283 voorgevormde pijp AP8102903 klem AP8101586 10 st - klem AP8104129 2-wegs verbinding AP8120956 ontluchtingsleiding AP8148598 bescherming van de brandstofpomp CM120903 brandstofpomp AP8152273 10 stuks - schroef AP8150013 10 - sluitring AP8144038 brandstofleiding 6x10 896544 brandstofleiding 5,5x10 (5,5x10) AP8101595 10 st - klem AP8102377 10 st - klem AP8104406 brandstoffilter AP8201763 10 st - clipmoeren AP8104594 anti-terugslagklep AP8104667 tee-verbinding d.10.8.10 AP8104096 brandstof kraan brandstoftank

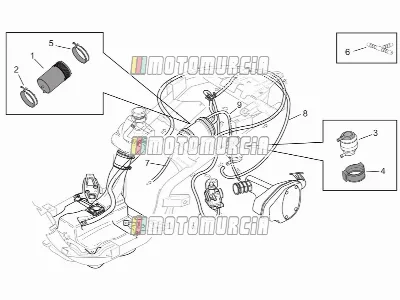

brandstofdampterugwinningssysteem
Brandstofdampterugwinningssysteem Frame
Aprilia brandstofdampterugwinningssysteem AP8102678 brandstoffilter AP8102688 klem CM028201 klep 576454 onderhoud AP8102719 klem AP8104666 3-wegs verbinding 890499 brandstofleiding 8x13 896544 brandstofleiding 5,5x10 (5,5x10) 896570 ontluchtingsleiding 4x8 (4x8) brandstofdampterugwinningssysteem

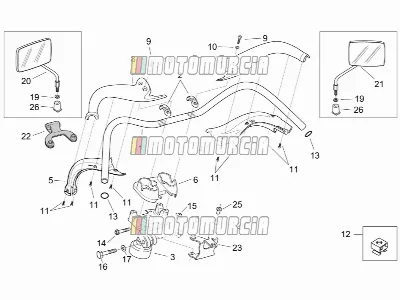

stuur - spiegels op maat
Stuur - spiegels op maat Frame
Aprilia stuur - spiegels op maat AP8218490 stuur buis AP8218489 bovenste u-bout AP8218491 lagere steun AP8118634 rh onderste stuurbekleding AP8218484 rh onderste stuurbekleding AP8118635 linker onderste stuurbekleding AP8218485 linker onderste stuurbekleding AP8118668 centrale afdekking van het stuur AP8218486 centrale afdekking van het stuur AP8249877 rh bovenste stuurbekleding AP8249878 linker bovenste stuurbekleding AP8150286 schroef (m6x35) AP8121811 6 stuks - t bus AP8150421 10 stuks - schroef AP8221213 10 st - moer AP8203976 o-ring AP8152290 10 stuks - schroef AP8152300 moer AP8150201 schroef m10x55 AP8152301 10 st - moer AP8150020 10 st - sluitring AP8202170 spiegel links AP8202166 + spiegel rechts AP8146794 koplampsteunklem AP8234175 koplampsteunklem AP8234174 dashboardsteunklem AP8112599 rubberen afstandhouder * AP8121790 10 st - afstandhouder AP8144296 4 stuks - spiegelrubber stuur - spiegels op maat
stuur - retro spiegels
Stuur - retro spiegels Frame
Aprilia stuur - retro spiegels AP8118564 stuur AP8152290 10 stuks - schroef AP8152300 moer AP8150323 10 stuks - schroef AP8150020 10 st - sluitring AP8152301 10 st - moer AP8144310 100 st - afstandsstuk AP8221256 moer met remklauw AP8220462 4 stuks - rubberen balgen AP8104272 spiegel links AP8104271 + spiegel rechts AP8102671 10 stuks - kunststof klinknagel stuur - retro spiegels
hoofdbedekking
Hoofdbedekking Frame
Aprilia hoofdbedekking 825368 3 stuks - bougiekapje 871762 inlaat zijkap 871760 uitlaat zijkap 259577 10 stuks - schroef 018639 2 st. - schroef 484573 hoofdbedekking 8298176 pakking - kopdeksel 825364 3 stuks - pakking - kopdeksel 438073 bougie (kampioen) 438027 bougie (kampioen) 248419 10 st - clipmoeren hoofdbedekking
hardwarekit voor slot
Hardwarekit voor slot Frame
Aprilia hardwarekit voor slot AP8224081 hoofdschakelaar - stuurvergrendeling AP8152140 10 stuks - schroef 598839 4 st. - schroef AP8104613 blanco sleutel AP8104612 slot van de voorste kast AP8102523 2 stuks - borgmoer m22x1,5 AP8202149 slotenset AP8202169 topkofferslot (topkofferslot) AP8152194 moer AP8221312 wasmachine AP8201748 4 st. - sluitring AP8201749 10 stuks - schroef AP8202295 hendel voor zadelvergrendeling hardwarekit voor slot

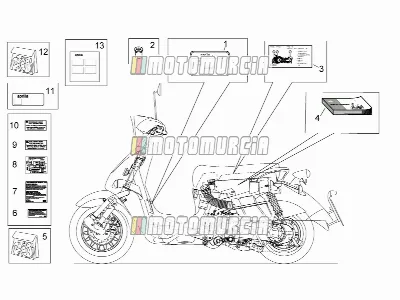

platenset-sticker-op.handboeken
Platenset-sticker-op. Handboeken Frame
Aprilia platenset-sticker-op.handboeken AP8257941 constructor-dataplaat 852199 constructor-dataplaat AP8166266 constructor-dataplaat AP8166246 constructor-dataplaat AP8257934 constructor-dataplaat AP8166107 constructor-dataplaat AP8257939 constructor-dataplaat AP8177593 constructor-dataplaat AP8166348 constructor-dataplaat AP8257937 constructor-dataplaat 852198 constructor-dataplaat AP8201457 klinknagel * AP8257940 sabotagebestendig dataplaatje AP8166349 sabotagebestendig dataplaatje AP8104741 bedieningshandleiding -gr-dk-uk 852317 bedieningshandleiding -usa- AP8104784 bedieningshandleiding -usa- AP8104690 gebruikershandleiding-i-f-d- AP8166039 stickerkit AP8166595 stickerkit AP8166040 stickerkit AP8166043 stickerkit AP8166038 stickerkit AP8166044 stickerkit AP8166478 technische stickerset AP8166041 stickerkit 856166 stickerkit AP8166045 stickerkit AP8166042 stickerkit AP8187028 sticker voor geluidsemissie AP8166471 sticker voor geluidsemissie AP8177661 sticker voor geluidsemissie AP8187029 emissiecontrolesticker AP8166472 emissiecontrolesticker AP8177662 emissiecontrolesticker AP8177664 koolstoffiltersticker AP8166473 koolstoffiltersticker AP8187030 koolstoffiltersticker AP8166108 sticker voor geluidsemissie AP8166597 sticker voor geluidsemissie AP8166249 ece-dataplaat 852318 integrerend blad platenset-sticker-op.handboeken
achterlichaam - afdekkingen
Achterlichaam - afdekkingen Frame
Aprilia achterlichaam - afdekkingen AP8158406 rh lat.inspectiedeksel, zwart AP8158409 rh lat. inspectiedeksel, blauw AP8268508 lh lat.inspectiedeksel, zwart AP8158410 lh lat. inspectiedeksel, blauw AP8201534 onderzadelhaak cpl. AP8150415 10 stuks - schroef AP8152351 schroef (4,2x16) achterlichaam - afdekkingen

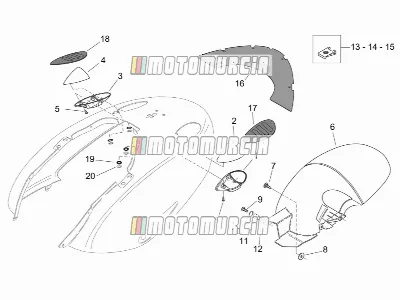

achterlichaam - spatbord
Achterlichaam - spatbord Frame
Aprilia achterlichaam - spatbord AP8248889 links richtlichtplaats, zwart AP8249218 linker richtingaanwijzer, zwart AP8268418 linker richtingaanwijzer, wit AP8248981 linker richtingaanwijzer, cyaan AP8258124 linker richtingaanwijzer, cyaan AP8149166 rechts richtlichtplaats, zwart AP8249217 rechter richtingaanwijzer, zwart AP8248977 rechter richtingaanwijzer, cyaan AP8258123 rechter richtingaanwijzer, cyaan AP8268417 rechter richtingaanwijzer, wit AP8150270 10 stuks - schroef (4,2 x 209) AP8156170 spatbord achterzijde 2B014101 schroef AP8221297 5 stuks - isolatiering AP8152246 schroef AP8152154 wasmachine AP8121032 5 st - afstandhouder AP8150015 10 st - sluitring AP8102381 klem m4 (m4) AP8102375 clipmoeren (m5) 254485 clipmoeren (m6) AP8168954 waterbescherming AP8178237 linker richtingaanwijzer, cyaan AP8184483 linker richtingaanwijzer, wit AP8258974 linker richtingaanwijzer, zwart AP8258973 rechter richtingaanwijzer, zwart AP8184482 rechter richtingaanwijzer, wit AP8178236 rechter richtingaanwijzer, cyaan AP8120592 10 st - sluitring AP8150450 10 stuks - sluitring voor assen d5 (d5) achterlichaam - spatbord
achterlichaam - plaathouder
Achterlichaam - plaathouder Frame
Aprilia achterlichaam - plaathouder AP8134607 reflectorsteun AP8150011 wasmachine AP8150204 20 st - moer AP8152298 schroef AP8152306 moer AP8150413 schroef AP8149034 kentekenplaatsteun AP8234217 ondersteuning voor plaathouder AP8102381 klem m4 (m4) AP8126747 steun voor kentekenplaathouder AP8150165 10 stuks - schroef AP8150014 10 st - sluitring AP8121811 6 stuks - t bus AP8152299 10 st - moer AP8178109 spatscherm achteraan AP8150359 5 - schroef AP8134677 reflectorsteun AP8124718 2 stuks - achterreflector, rood achterlichaam - plaathouder
achterlichaam - achterkuip
Achterlichaam - achterkuip Frame
Aprilia achterlichaam - achterkuip AP8179084 achterkuip, wit AP8178232 achterkuip, ap.zwart AP8184481 achterkuip, wit AP8249793 achterkuip, ap.zwart AP8178235 achterkuip, cyaan AP8178130 achterkuip, cyaan AP8178234 achterkuip, cyaan AP8168951 achterkuip, ap.zwart AP8150413 schroef AP8152345 10 stuks - schroef AP8158408 ovale afwerking AP8277005 reflecterende sticker AP8224114 2 stuks - ovale reflector, amber AP8150159 wasmachine AP8150204 20 st - moer AP8150421 10 stuks - schroef achterlichaam - achterkuip
achterlichaam - onderzadel
Achterlichaam - onderzadel Frame
Aprilia achterlichaam - onderzadel AP8249210 rh onderzadel, ap.zwart AP8248972 rh onderzadel, var.cyaan AP8258119 rh onderzadel, blauw AP8248980 linker onderzadel, var.cyaan AP8249211 lh onderzadel, ap.zwart AP8258120 linker onderzadel, blauw AP8152345 10 stuks - schroef AP8202449 10 st - clipmoeren AP8201763 10 st - clipmoeren AP8148637 rh hoes voetsteun achter, zwart AP8149532 rh hoes voetsteun achter, blauw AP8148639 hoes linker achtervoetsteun, zwart AP8149533 linker voetsteunhoes achteraan, blauw AP8102381 klem m4 (m4) AP8150270 10 stuks - schroef (4,2 x 209) achterlichaam - onderzadel

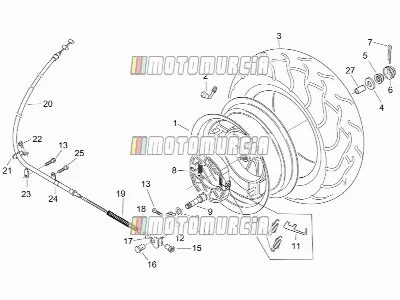

achterwiel
Achterwiel Frame
Aprilia achterwiel AP8108817 achterwiel AP8201679 bandafsluiter zonder binnenband 0000000 banden- 159347 10 stuks - platte sluitring 563728 10 st - moer 1C004746 moer houddop AP8121431 splitpen 56294R5 remschoen B0164755 as van de remhendel 564134 10 stuks - pakkingring 266724 bord 564215 bedieningshendel voor de achterrem B016792 schroef 828862 30 st - moer AP8101103 2 stuks - register voor achterremhendel AP8221120 remkabelhouder AP8150015 10 st - sluitring AP8121020 afstandshouder AP8213137 10 stuks - spoelkompres. lente * AP8114442 remkabel AP8114398 remkabel AP8121856 kabelgeleider AP8152088 zelfborgende schroef 4,8x12 564497 20 st - bord 482291 klem 414838 schroef 647384 remschoenen retourveer 601205 2 stuks - afstandhouder achterwiel
zadel - handvat
Zadel - handvat Frame
Aprilia zadel - handvat AP8129298 zadel compleet, blauw AP8220349 rubberen afstandhouder AP8149136 handgreep voor duopassagier, a.zwart AP8258092 duobeugel, chr. AP8258126 handgreep voor duopassagier, cyaan AP8161001 t bus * AP8152136 10 stuks - schroef AP8248158 zadel scharnier AP8221282 zadelspin AP8150014 10 st - sluitring AP8201643 splitpen AP8152246 schroef AP8161002 t bus * AP8121032 5 st - afstandhouder zadel - handvat
secundaire lucht
Secundaire lucht Frame
Aprilia secundaire lucht 82996R sas klep 015760 50 st - schroef CM001904 klem 831259 10 stuks - s.a.s. gezamenlijke pijp 844116 volledige s.a.s. pijp 832059 5 stuks - pakking 239397 draadeind (m6) 842449 belleville lente 843572 moer 834473 compleet luchtkanaal 833802 2 - pakking 248419 10 st - clipmoeren 832703 luchtfilter 258146 schroef 834476 vliegwielafdekking 297498 schroef 845635 depressie pijp 827542 klem 828662 10 stuks - schroef secundaire lucht
cdi magneet assy
Cdi magneet assy Elektrisch
Aprilia cdi magneet assy 259151 20 stuks - schroef 006975 8 st - sluitring (veer) B015804 flensmoer m12 825430 koelventilator 097733 20 st - sluitring (veer) 000267 schijfspie 58059R stator 825426 ontstekingsdeksel 828662 10 stuks - schroef 827542 klem 1A003111 schroef cdi magneet assy

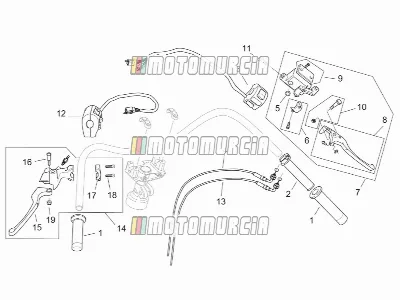

bedieningselementen - op maat
Bedieningselementen - op maat Elektrisch
Aprilia bedieningselementen - op maat AP8118425 neem AP8218494 gaspedaal zonder handgreep AP8127612 motor stop-start apparaat AP8224263 motor stop-start apparaat AP8114446 gaskabel AP8113063 master cyl.level raam AP8218481 u-bout AP8213425 hydraulische rempomp GU03605645 remhendel AP8220552 olietankplug AP8218482 hefboompen cpl. AP8113003 oliepijpschroef AP8224090 lh-lampen sel. met bedrading AP8218492 achterremhendel compleet AP8218495 remhendel AP8218497 remhendel AP8218496 u-bout AP8118376 schroef AP8118490 5 st - moer bedieningselementen - op maat

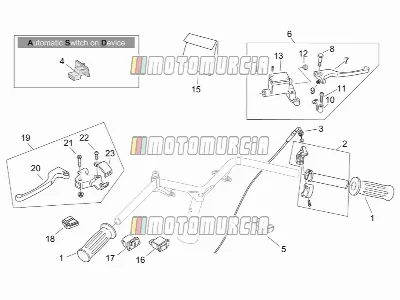

bedieningselementen - retro'
Bedieningselementen - retro' Elektrisch
Aprilia bedieningselementen - retro' AP8218540 neem AP8218214 gashendel AP8114445 gaskabel AP8104546 afdekking AP8124208 starttoets AP8213275 rem hydraulische pomp rechts AP8218288 remhendel AP8125757 hefboom asschroef AP8213298 moer AP8113637 remhendel u-bout AP8213299 3 st - schroef AP8113414 master cyl.level raam AP8213272 deksel van remvloeistofreservoir AP8213400 2 stuks - pompdekselschroef AP8213375 remreparatieset AP8124209 claxon knop AP8212767 indicatieschakelaar AP8124081 externe schakelaar AP8218236 achterremhendel compleet AP8218274 remhendel AP8218114 remhendel AP8118472 schroef AP8218154 remhendel u-bout bedieningselementen - retro'

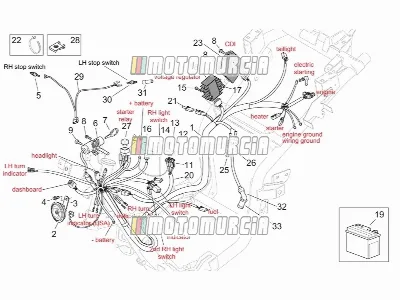

elektrisch systeem - op maat
Elektrisch systeem - op maat Elektrisch
Aprilia elektrisch systeem - op maat AP8224312 kabelboom AP8124530 claxon AP8134627 ondersteuningsklem AP8152246 schroef AP8224192 remlichtschakelaar AP8124886 hoofdschakelaar - stuurvergrendeling AP8104613 blanco sleutel 598839 4 st. - schroef AP8152140 10 stuks - schroef AP8112811 rubberen zekeringkast AP8120754 2 stuks - rubberen zekeringkast CM225715 zekering (15a) CM225607 zekering (7,5a) 495357 5 stuks - zekering (20a) AP8152280 schroef AP8124235 knipperrelais AP8152299 10 st - moer 58090R5 spanningsregelaar. 584662 batterij 1R000317 6 stuks - batterij AP8127233 bedrading hoofdzekeringen AP8124943 zijdelingse standschakelaar AP8120422 zwarte slang 2,5x99 58102R cdi-eenheid compleet 58100R ecu s.za immobiliz. AP8220546 relaisrubber AP8152274 schroef 82597R ontstekingsspoel AP8224305 spoel cpl. 58115R relais - starter AP8102375 clipmoeren (m5) AP8224205 b.l. schakelaarbedrading 580953 remlichtschakelaar AP8220135 5 stuks - rubberen afstandshouder 293845 bougiedop 8282106 bougie beschermkraag elektrisch systeem - op maat

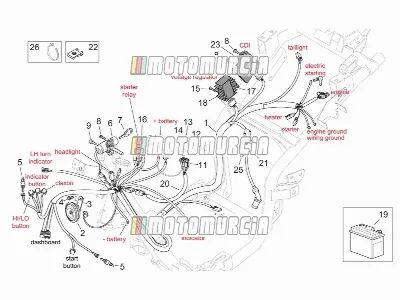

elektrisch systeem - retro
Elektrisch systeem - retro Elektrisch
Aprilia elektrisch systeem - retro AP8224310 kabelboom AP8124530 claxon AP8134627 ondersteuningsklem AP8152246 schroef 580953 remlichtschakelaar AP8124886 hoofdschakelaar - stuurvergrendeling AP8104613 blanco sleutel 598839 4 st. - schroef AP8152140 10 stuks - schroef AP8112811 rubberen zekeringkast AP8120754 2 stuks - rubberen zekeringkast CM225715 zekering (15a) CM225607 zekering (7,5a) 495357 5 stuks - zekering (20a) AP8152280 schroef 58115R relais - starter AP8152299 10 st - moer 58090R5 spanningsregelaar. 584662 batterij 1R000317 6 stuks - batterij AP8127233 bedrading hoofdzekeringen AP8224305 spoel cpl. AP8102375 clipmoeren (m5) 58100R ecu s.za immobiliz. 58102R cdi-eenheid compleet AP8220546 relaisrubber AP8152274 schroef AP8120422 zwarte slang 2,5x99 elektrisch systeem - retro

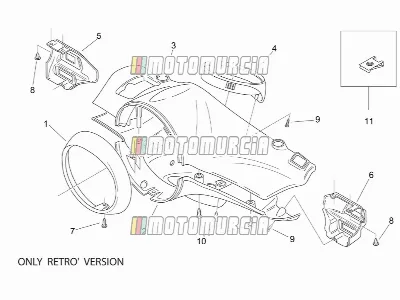

koplampsteun - retro
Koplampsteun - retro Elektrisch
Aprilia koplampsteun - retro AP8248195 koplamp chromen ringmoer (chroom.) AP8149410 koplampsteun, zwart AP8258111 koplampsteun, cyaan AP8258110 dashboardpaneel, cyaan AP8249823 dashboardpaneel, a.zwart AP8248193 dashboardringmoer, chr. AP8258127 rh el.bedieningsplaats, cyaan AP8249830 rh el.bedieningsplaats, zwart AP8249831 linker el.bedieningsplaats, zwart AP8258128 lh el.bedieningsplaats, cyaan AP8152043 schroef AP8150420 10 stuks - schroef AP8150421 10 stuks - schroef AP8150413 schroef AP8102381 klem m4 (m4) koplampsteun - retro

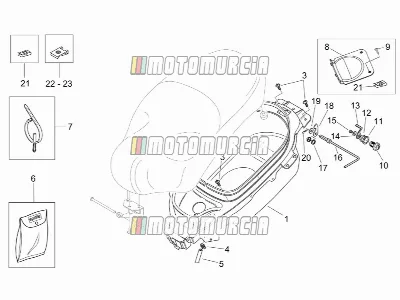

helm compartiment
Helm compartiment Elektrisch
Aprilia helm compartiment AP8168950 helmcompartiment AP8249787 helmcompartiment 890507 top box weatherseal AP8152246 schroef AP8101595 10 st - klem 896544 brandstofleiding 5,5x10 (5,5x10) AP8104731 gereedschapsset AP8201539 klem AP8249791 afdekking AP8150246 2 st. - schroef AP8202169 topkofferslot (topkofferslot) AP8221312 wasmachine AP8152194 moer AP8202295 hendel voor zadelvergrendeling AP8201748 4 st. - sluitring AP8201749 10 stuks - schroef AP8221336 zadelvergrendelingsuitrusting AP8221295 zadelvergrendelingsveer AP8221293 zadelopsluithaak AP8150017 10 st - sluitring AP8201643 splitpen AP8202449 10 st - clipmoeren AP8102381 klem m4 (m4) AP8102375 clipmoeren (m5) helm compartiment

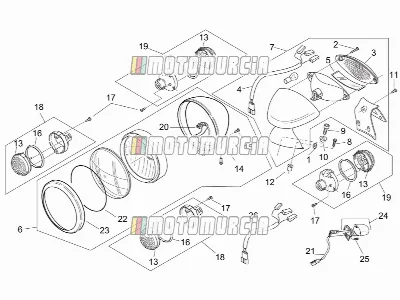

verlichting - op maat eu
Verlichting - op maat eu Elektrisch
Aprilia verlichting - op maat eu AP8150013 10 - sluitring AP8224243 zelftappende schroef 3,9x25 AP8224229 achterlicht lens AP8224227 achterlicht bedrading harn. AP8224228 n.plaat lichtvenster AP8124673 koplamp AP8124893 koplamp AP8224177 achterlicht assy. AP8152273 10 stuks - schroef AP8150044 schroef AP8121728 10 st - afstandhouder AP8150413 schroef AP8120531 rubber met inzetstuk AP8224223 omdraai-indicator AP8224237 kapje AP8224242 schroef AP8224234 verchroomde ringmoer AP8224171 richtingaanwijzer voor, oranje AP8224172 richtingaanwijzer achter, oranje AP8127610 koplampbedrading met harnas AP8124758 bedrading plaatverlichting AP8220553 pakking AP8224236 verchroomde ringmoer AP8124168 kentekenverlichting AP8150120 schroef AP8127232 achterlicht bedrading harn. verlichting - op maat eu

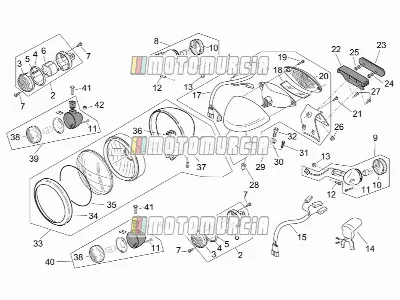

verlichting - op maat VS
Verlichting - op maat vs Elektrisch
Aprilia verlichting - op maat VS AP8127277 achterlicht, chr. AP8224066 richtingaanwijzer voor AP8224222 omdraai-indicator AP8224234 verchroomde ringmoer AP8224241 zelftappende schroef 2,9x19 AP8224235 interne beker AP8150413 schroef AP8127503 richtingaanwijzer links AP8127504 richtingaanwijzer rechts AP8152392 zelftappende schroef 2,9x32 AP8152279 10 stuks - schroef AP8152299 10 st - moer AP8224169 kentekenverlichting AP8127502 achterlicht bedrading harn. AP8224242 schroef AP8224565 achterlicht bedrading harn. AP8224567 rood n.plate lichtvenster AP8224243 zelftappende schroef 3,9x25 AP8224229 achterlicht lens AP8134951 r.support richtingaanwijzer AP8124718 2 stuks - achterreflector, rood AP8150158 10 st - sluitring (4,3x9x0,8) AP8150204 20 st - moer AP8152306 moer AP8152268 10 stuks - schroef AP8120531 rubber met inzetstuk AP8150013 10 - sluitring AP8121728 10 st - afstandhouder AP8152273 10 stuks - schroef AP8150044 schroef AP8124673 koplamp AP8224236 verchroomde ringmoer AP8220553 pakking AP8127610 koplampbedrading met harnas AP8224237 kapje AP8124889 omdraai-indicator AP8127500 omdraai-indicator AP8127501 omdraai-indicator AP8152338 10 stuks - schroef AP8150451 moer verlichting - op maat VS

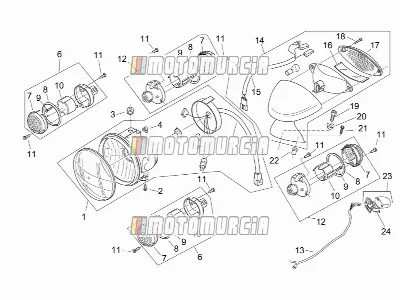

verlichting - retro'
Verlichting - retro' Elektrisch
Aprilia verlichting - retro' AP8124642 koplamp AP8124892 koplamp AP8152351 schroef (4,2x16) AP8120405 10 st - demper AP8220554 afstandsstuk (rubber) AP8127611 bedrading koplamp met kofferbak AP8224066 richtingaanwijzer voor AP8224222 omdraai-indicator AP8224234 verchroomde ringmoer AP8224241 zelftappende schroef 2,9x19 AP8224235 interne beker AP8150413 schroef AP8224068 omdraai-indicator AP8124758 bedrading plaatverlichting AP8127048 achterlicht, aprilia zwart AP8258125 achterlicht, cyaan AP8224227 achterlicht bedrading harn. AP8224228 n.plaat lichtvenster AP8224229 achterlicht lens AP8224243 zelftappende schroef 3,9x25 AP8150044 schroef AP8121728 10 st - afstandhouder AP8152273 10 stuks - schroef AP8120531 rubber met inzetstuk AP8124168 kentekenverlichting AP8150120 schroef verlichting - retro'
startmotor - ontstekingsunit
Startmotor - ontstekingsunit Elektrisch
Aprilia startmotor - ontstekingsunit 018639 2 st. - schroef 82611R5 startmotor 82612R starter bendix versnelling 431860 bus Ø8xØ12x8 startmotor - ontstekingsunit
acc. - mechanica anti-diefstal
Acc. - mechanica anti-diefstal Accessoires
Aprilia acc. - mechanica anti-diefstal AP8720115 ijzeren beschermkap 10x150 mm AP8720116 ijzeren beschermkap 8x120 mm AP8720117 ijzeren beschermschijf 5 mm AP8720118 gemakkelijke beschermkap 150 mm acc. - mechanica anti-diefstal
acc. - top/koffers, zijkoffers
Acc. - top/koffers, zijkoffers Accessoires
Aprilia acc. - top/koffers, zijkoffers AP87920664 topkoffer, reliëf new-c 32l AP8792080 bovenbak, a.zwart new-c 28l AP81041974 bovenvakvergrendeling cpl. AP8792334 pakketrek compleet acc. - top/koffers, zijkoffers
acc. - verscheidene
Acc. - verscheidene Accessoires
Aprilia acc. - verscheidene AP8795028 zijstandaard AP8790206 achterste handgreep AP8796057 zijbeschermer AP8700794 sleutelsteun b.guard i-e AP8700793 sleutelondersteuning b.guard f-nl AP8700792 sleutelsteun b.guard uk-d acc. - verscheidene

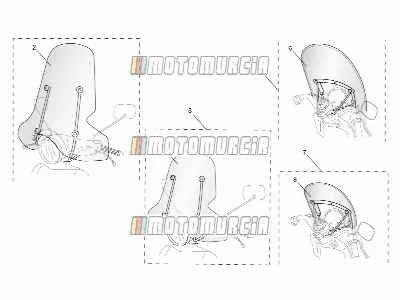

acc. - windschermen
Acc. - windschermen Accessoires
Aprilia acc. - windschermen AP8791065 voorruit cpl. groot AP8791066 voorruit w/out steun big AP8791073 voorruit cpl. sport AP8791074 voorruit met steun sport AP8791067 voorruit cpl. groot AP8791068 voorruit w/out steun big AP8791075 voorruit cpl. sport AP8791076 voorruit met steun sport acc. - windschermen
