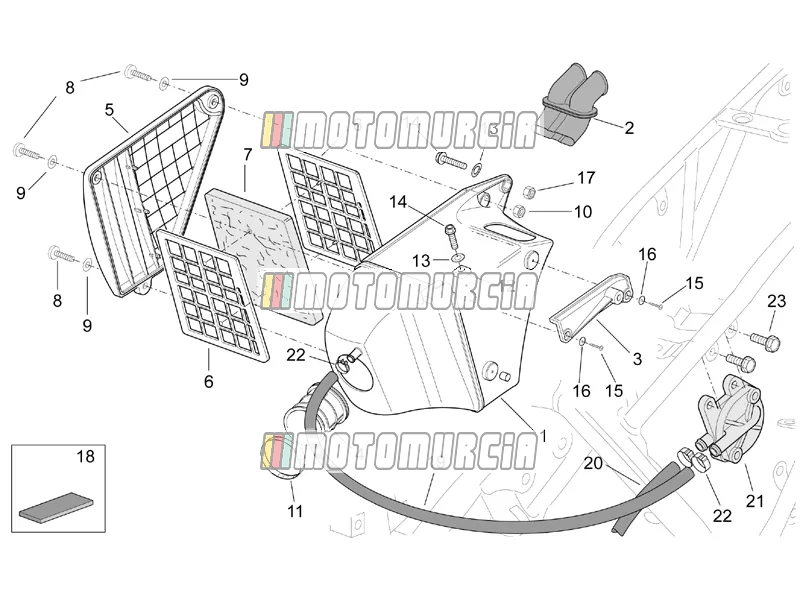

Exploded view — Luchtkast

Producten

1 Filterhouder AP8268155 Niet meer leverbaar

• AP8268155 Filterhouder
  Niet meer leverbaar

2 Inlaatslang Backorder AP8120997

•

  Openingsjaar Piaggio Group · AP8120997 Backorder

  € 32,95

  In winkelwagen

3 Batterij plaat Backorder AP8131680

•

  Houder Piaggio Group · AP8131680 Backorder

  € 8,83

  In winkelwagen

4 Luchtbalg AP8120654 Niet meer leverbaar

• AP8120654 Luchtbalg
  Niet meer leverbaar

5 Deksel filterhuis AP8130574 Niet meer leverbaar

• AP8130574 Deksel filterhuis
  Niet meer leverbaar

6 Filtersteun beschermpaar AP8130596 Niet meer leverbaar

• AP8130596 Filtersteun beschermpaar
  Niet meer leverbaar

7 Luchtfilter AP8101851 Niet meer leverbaar

• AP8101851 Luchtfilter
  Niet meer leverbaar

8 Schroef AP8150060 Niet meer leverbaar

• AP8150060 Schroef Benodigd aantal: 3
  Niet meer leverbaar

9 Wasmachine Beschikbaar AP8150179

•

  Sluitring 6,6x18 mm Piaggio Group · AP8150179 · Benodigd aantal: 3 Beschikbaar

  € 1,48

  In winkelwagen

10 Moer Beschikbaar AP8150026

•

  Moer Piaggio Group · AP8150026 · Benodigd aantal: 2 Beschikbaar

  € 1,25

  In winkelwagen

11 Klem Beschikbaar AP8120246

•

  Klem Piaggio Group · AP8120246 Beschikbaar

  € 4,80

  In winkelwagen

12 Gele zink vierkante moer m6x12x12 AP8150386 Niet meer leverbaar

• AP8150386 Gele zink vierkante moer m6x12x12
  Niet meer leverbaar

13 Sluitring (veer) Beschikbaar AP8150182

•

  Borgschijf Piaggio Group · AP8150182 · Benodigd aantal: 2 Beschikbaar

  € 2,77

  In winkelwagen

14 Schroef Beschikbaar 598839

•

  Bout met Flens M6x16 Piaggio Group · 598839 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

15 Schroef 3x15* Backorder AP8152114

•

  Lens bout 3x15 mm Piaggio Group · AP8152114 · Benodigd aantal: 2 Backorder

  € 1,32

  In winkelwagen

16 Wasmachine Backorder AP8150233

•

  Sluitring 3,2x7x0,5 mm Piaggio Group · AP8150233 · Benodigd aantal: 2 Backorder

  € 2,95

  In winkelwagen

17 Moer Beschikbaar AP8150430

•

  Moer Piaggio Group · AP8150430 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

18 Zelfklevende spons 6x30 Backorder AP8117041

•

  Lijm Piaggio Group · AP8117041 Backorder

  € 33,66

  In winkelwagen

19 Inlaatpijp sa AP8144660 Niet meer leverbaar

• AP8144660 Inlaatpijp sa
  Niet meer leverbaar

20 Luchtleiding sas AP8144661 Niet meer leverbaar

• AP8144661 Luchtleiding sas
  Niet meer leverbaar

21 Klep sas AP8104745 Niet meer leverbaar

• AP8104745 Klep sas
  Niet meer leverbaar

22 Klem Beschikbaar AP8101586

•

  Slangklem 15,5x6,6 mm Piaggio Group · AP8101586 · Benodigd aantal: 4 Beschikbaar

  € 4,88

  In winkelwagen

23 Schroef (6x12) Beschikbaar AP8152277

•

  Bout met Flens M6x12 Piaggio Group · AP8152277 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen
