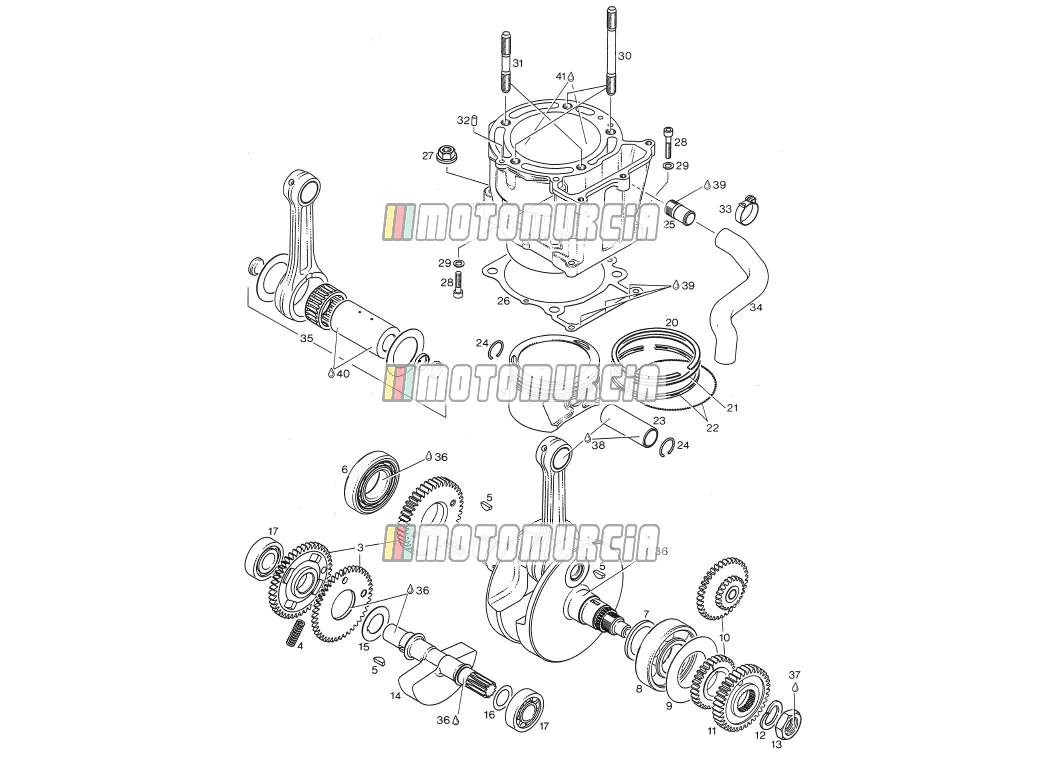

Exploded view — Aandrijfas - cilinder - zuiger n>s

Producten

1 Krukas AP0294375 Niet meer leverbaar

• AP0294375 Krukas
  Niet meer leverbaar

2 Pen 8x24 AP0429150 Niet meer leverbaar

• AP0429150 Pen 8x24
  Niet meer leverbaar

3 Balansas aangedreven tandwiel AP0294470 Niet meer leverbaar

• AP0294470 Balansas aangedreven tandwiel
  Niet meer leverbaar

4 Lente 16,9 Op voorraad AP0239015

•

  Veer Piaggio Group · AP0239015 · Benodigd aantal: 2 Op voorraad

  € 12,58

  In winkelwagen

5 Schijfspie AP0246570 Niet meer leverbaar

• AP0246570 Schijfspie Benodigd aantal: 3
  Niet meer leverbaar

6 Handelswijze AP0832235 Niet meer leverbaar

• AP0832235 Handelswijze
  Niet meer leverbaar

7 Sluitring 2,25 mm AP0244977 Niet meer leverbaar

• AP0244977 Sluitring 2,25 mm
  Niet meer leverbaar
• AP0244975 Sluitring 1,75 mm
  Niet meer leverbaar
• AP0244976 Sluitring 2 mm
  Niet meer leverbaar

8 Handelswijze AP0432122 Niet meer leverbaar

• AP0432122 Handelswijze
  Niet meer leverbaar

9 Wasmachine AP0244082 Niet meer leverbaar

• AP0244082 Wasmachine
  Niet meer leverbaar

10 Tijdinstellingssysteem AP0294483 Niet meer leverbaar

• AP0294483 Tijdinstellingssysteem
  Niet meer leverbaar

11 Koppelingstrommel AP0294400 Niet meer leverbaar

• AP0294400 Koppelingstrommel
  Niet meer leverbaar

12 Breukring a22 Op voorraad AP0945759

•

  Veerring Piaggio Group · AP0945759 Op voorraad

  € 10,74

  In winkelwagen

13 Moer m22x1,5 Backorder AP0842230

•

  Moer M22x1.5 Piaggio Group · AP0842230 Backorder

  € 25,54

  In winkelwagen

14 Balansas z=11 AP0237990 Niet meer leverbaar

• AP0237990 Balansas z=11
  Niet meer leverbaar

15 Drukring 24,3/41/1,5 AP0227542 Niet meer leverbaar

• AP0227542 Drukring 24,3/41/1,5
  Niet meer leverbaar

16 Drukring 0,5 mm AP0944462 Niet meer leverbaar

• AP0944462 Drukring 0,5 mm
  Niet meer leverbaar
• AP0944461 Drukring 20,5x30 sp.03mm
  Niet meer leverbaar

17 Rollager AP0232280 Niet meer leverbaar

• AP0232280 Rollager Benodigd aantal: 2
  Niet meer leverbaar

18 Cilinderset AP0223515 Niet meer leverbaar

• AP0223515 Cilinderset
  Niet meer leverbaar
• AP0223517 Cilinderset
  Niet meer leverbaar

19 Zuiger compleet 99,97 AP0294280 Niet meer leverbaar

• AP0294280 Zuiger compleet 99,97
  Niet meer leverbaar

20 Conische ring AP0215600 Niet meer leverbaar

• AP0215600 Conische ring Benodigd aantal: 4
  Niet meer leverbaar

21 Ring AP0215610 Niet meer leverbaar

• AP0215610 Ring Benodigd aantal: 3
  Niet meer leverbaar

22 Olieschraperring AP0215620 Niet meer leverbaar

• AP0215620 Olieschraperring
  Niet meer leverbaar

23 Zuigerpen AP0216180 Niet meer leverbaar

• AP0216180 Zuigerpen
  Niet meer leverbaar

24 Aanslagring AP0245700 Niet meer leverbaar

• AP0245700 Aanslagring Benodigd aantal: 2
  Niet meer leverbaar

25 Slangklem 23,5 AP0251020 Niet meer leverbaar

• AP0251020 Slangklem 23,5
  Niet meer leverbaar

26 Pakking AP0230592 Niet meer leverbaar

• AP0230592 Pakking
  Niet meer leverbaar

27 Moer AP0242851 Niet meer leverbaar

• AP0242851 Moer Benodigd aantal: 4
  Niet meer leverbaar

28 Schroef Op voorraad AP0840880

•

  Bout M6x30 Piaggio Group · AP0840880 · Benodigd aantal: 3 Op voorraad

  € 6,21

  In winkelwagen

29 Breekring a6 AP0945751 Niet meer leverbaar

• AP0945751 Breekring a6 Benodigd aantal: 3
  Niet meer leverbaar

30 Bout AP0240705 Niet meer leverbaar

• AP0240705 Bout Benodigd aantal: 4
  Niet meer leverbaar

31 Bout Op voorraad AP0240545

•

  Draadeind M10x78 Piaggio Group · AP0240545 · Benodigd aantal: 2 Op voorraad

  € 17,28

  In winkelwagen

32 Speld 5x10 AP0929650 Niet meer leverbaar

• AP0929650 Speld 5x10 Benodigd aantal: 2
  Niet meer leverbaar

33 Klem AP0251875 Niet meer leverbaar

• AP0251875 Klem Benodigd aantal: 2
  Niet meer leverbaar

34 Waterpijp AP0222280 Niet meer leverbaar

• AP0222280 Waterpijp Benodigd aantal: 2
  Niet meer leverbaar

35 Drijfstang AP0294379 Niet meer leverbaar

• AP0294379 Drijfstang
  Niet meer leverbaar

36 Loctite anti-seize 10 gr. AP0297434 Niet meer leverbaar

• AP0297434 Loctite anti-seize 10 gr.
  Niet meer leverbaar

37 Loctite (paars) 221 10cc. AP0899785 Niet meer leverbaar

• AP0899785 Loctite (paars) 221 10cc.
  Niet meer leverbaar

38 Molykote g-n 50gr. AP0297433 Niet meer leverbaar

• AP0297433 Molykote g-n 50gr.
  Niet meer leverbaar

39 Loctite (oranje) 574 AP0899784 Niet meer leverbaar

• AP0899784 Loctite (oranje) 574
  Niet meer leverbaar

41 Afstandsstuk (rubber) AP0260310 Niet meer leverbaar

• AP0260310 Afstandsstuk (rubber)
  Niet meer leverbaar

42 O-ring (23,3x2,4) Op voorraad AP0430782

•

  O-ring 23,3x2,4 mm Piaggio Group · AP0430782 Op voorraad

  € 5,87

  In winkelwagen

43 Deksel m24x1 AP0241370 Niet meer leverbaar

• AP0241370 Deksel m24x1
  Niet meer leverbaar
