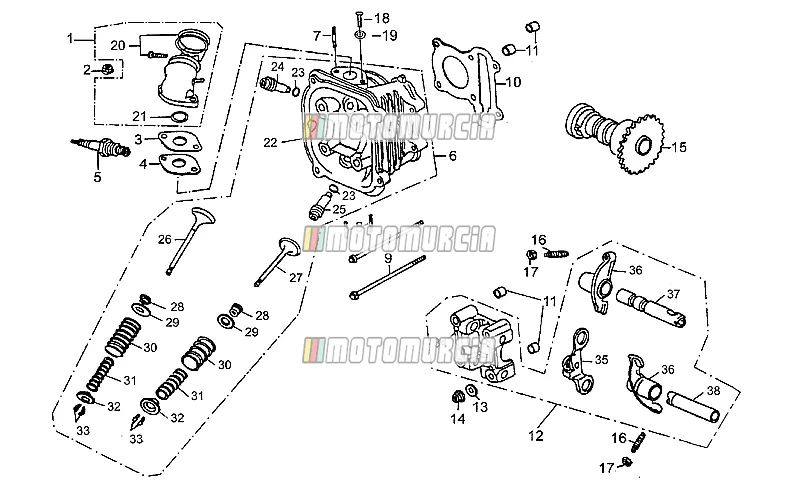

Exploded view — Cylinderkop compleet
‹ Terug naar model
Aprilia Quasar 125-180 4T 2003
Producten
1 Inlaatspruitstuk
-
AP8910707 Inlaatspruitstuk
- Uitvoering 180 cc
-
AP8910708 Inlaatspruitstuk
- Uitvoering 125 cc
2 Moer M6
-
AP8910372 Moer M6Niet meer leverbaar
3 Pakking
-
AP8910704 PakkingNiet meer leverbaar
4 Pakking
-
AP8910705 PakkingNiet meer leverbaar
5 Bougie
-
AP8911145 BougieNiet meer leverbaar
6 Cilinderkop samenbouw
-
AP8910624 Cilinderkop samenbouw
- Uitvoering 125 cc
-
AP8910625 Cilinderkop samenbouw
- Uitvoering 180 cc
7 Studbout M6x62
-
AP8911023 Studbout M6x62 Benodigd aantal: 2
- Uitvoering 180 cc
-
AP8911024 Studbout M6x62Niet meer leverbaar
8 Tapbout M8x32
-
AP8911025 Tapbout M8x32 Benodigd aantal: 2
- Uitvoering 125 cc
9 Schroef met flens M6x100
-
AP8911101 Schroef met flens M6x100 Benodigd aantal: 2Niet meer leverbaar
10 Cilinderkoppakking
-
AP8910635 Cilinderkoppakking
- Uitvoering 125 cc
-
AP8910636 Cilinderkoppakking
- Uitvoering 180 cc
11 Paspen 10x14
-
AP8910406 Paspen 10x14 Benodigd aantal: 4Niet meer leverbaar
12 Rockerarmen compleet
-
AP8910631 Rockerarmen compleet
- Uitvoering 125 cc
-
AP8910632 Rockerarmen compleet
- Uitvoering 180 cc
13 Platte ring 8x18x2,3 mm
-
AP8911059 Platte ring 8x18x2,3 mm Benodigd aantal: 4Niet meer leverbaar
14 Moer M8x1,25
-
AP8910375 Moer M8x1,25 Benodigd aantal: 4Niet meer leverbaar
15 Nokkenas Compleet (CPL)
-
AP8910657 Nokkenas Compleet (CPL)
- Uitvoering 125 cc
-
AP8910658 Nokkenas Compleet (CPL)
- Uitvoering 180 cc
16 Schroef
-
AP8911010 Schroef Benodigd aantal: 2Niet meer leverbaar
17 Moer
-
AP8911013 Moer Benodigd aantal: 2Niet meer leverbaar
18 Schroef
-
AP8911038 Schroef
- Uitvoering 125 cc
19 Platte ring 6x13x1 mm
-
AP8910381 Platte ring 6x13x1 mm
- Uitvoering 125 cc
- Uitvoering GRIP
- Uitvoering HP
20 Slangklem
-
AP8910654 SlangklemNiet meer leverbaar
21 O-ring 27x2 mm
-
AP8911033 O-ring 27x2 mmNiet meer leverbaar
22 Cilinderkop
-
AP8910626 Cilinderkop
- Uitvoering 125 cc
-
AP8910627 Cilinderkop
- Uitvoering 180 cc
23 O-ring 9,5x1,5
-
AP8911028 O-ring 9,5x1,5 Benodigd aantal: 2Niet meer leverbaar
24 Inlaatklephuis
-
AP8910628 InlaatklephuisNiet meer leverbaar
25 Uitlaatklepgeleider
-
AP8910629 UitlaatklepgeleiderNiet meer leverbaar
26 Uitlaatklep
-
AP8910673 Uitlaatklep
- Uitvoering 125 cc
-
AP8910674 Uitlaatklep
- Uitvoering 180 cc
27 Inlaatklep
-
AP8910671 Inlaatklep
- Uitvoering 125 cc
-
AP8910672 Inlaatklep
- Uitvoering 180 cc
28 Montagejig voor klepgeleiderafdichting
-
AP8910630 Montagejig voor klepgeleiderafdichting Benodigd aantal: 2Niet meer leverbaar
29 Drukring
-
AP8910678 Drukring Benodigd aantal: 2Niet meer leverbaar
30 Buitenste klepveer
-
AP8910675 Buitenste klepveer Benodigd aantal: 2Niet meer leverbaar
31 Binnenste klepveer
-
AP8910676 Binnenste klepveer Benodigd aantal: 2Niet meer leverbaar
32 Klephouder
-
AP8910677 Klephouder Benodigd aantal: 2Niet meer leverbaar
33 Klep halve kegel
-
AP8910679 Klep halve kegel Benodigd aantal: 4Niet meer leverbaar
34 Nokkenasondersteuning
-
AP8910633 Nokkenasondersteuning
- Uitvoering 125 cc
-
AP8910634 Nokkenasondersteuning
- Uitvoering 180 cc
35 Plaat
-
AP8910665 PlaatNiet meer leverbaar
36 Klepstoter arm assemblage
-
AP8910660 Klepstoter arm assemblage Benodigd aantal: 2Niet meer leverbaar
37 Binnenv. tuimelaarstangpen
-
AP8910661 Binnenv. tuimelaarstangpen
- Uitvoering 125 cc
-
AP8910662 Binnenv. tuimelaarstangpen
- Uitvoering 180 cc
38 Uitlaatklep rocker arm pen
-
AP8910663 Uitlaatklep rocker arm pen
- Uitvoering 125 cc
-
AP8910664 Uitlaatklep rocker arm pen
- Uitvoering 180 cc
