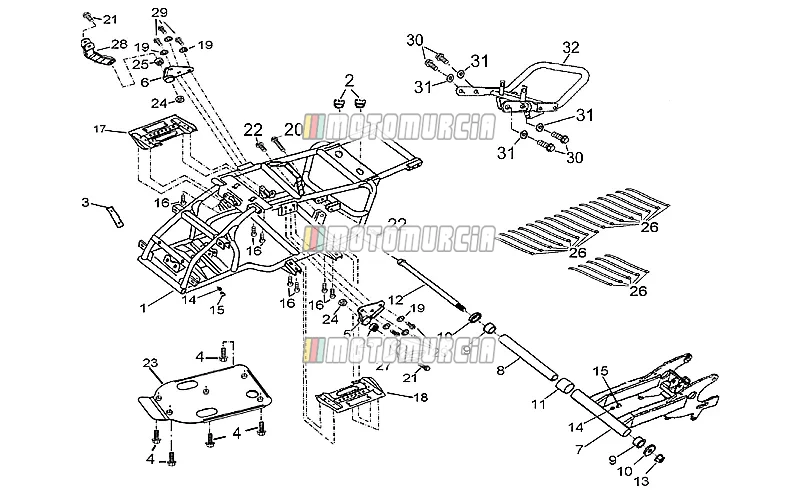

Exploded view — Frame/carrosserie
‹ Terug naar model
Aprilia Quasar 180 4T 2004
Producten
1 Frame
-
AP8911303 Frame
- Uitvoering HP
-
AP8911304 Frame
- Uitvoering GRIP
2 Zadelrubber
-
AP8910297 Zadelrubber Benodigd aantal: 2Niet meer leverbaar
3 Plaat
-
AP8910246 Plaat
- Uitvoering 100 cc
4 Schroef met flens M6x16
-
AP8910351 Schroef met flens M6x16 Benodigd aantal: 5
- Uitvoering HP
5 Linker ankerplaat
-
AP8911349 Linker ankerplaatNiet meer leverbaar
6 Rechter ankerplaat
-
AP8911412 Rechter ankerplaatNiet meer leverbaar
7 Achterbrug
-
AP8911471 AchterbrugNiet meer leverbaar
8 Afstandhouder
-
AP8910263 AfstandhouderNiet meer leverbaar
9 Keerring
-
AP8910264 Keerring Benodigd aantal: 2Niet meer leverbaar
10 Ring
-
AP8910265 Ring Benodigd aantal: 2Niet meer leverbaar
11 Rubberspatiehouder
-
AP8910973 RubberspatiehouderNiet meer leverbaar
12 Schroef met flens M14x290
-
AP8910443 Schroef met flens M14x290Niet meer leverbaar
13 Moer M14
-
AP8910318 Moer M14Niet meer leverbaar
14 Smeermiddel
-
AP8910256 Smeermiddel Benodigd aantal: 2Niet meer leverbaar
15 Dop (B)
-
AP8910257 Dop (B) Benodigd aantal: 2Niet meer leverbaar
16 Schroef flens M8x12
-
AP8910433 Schroef flens M8x12 Benodigd aantal: 8Niet meer leverbaar
17 Rechter zijplaat
-
AP8910953 Rechter zijplaatNiet meer leverbaar
18 Linker zijplaat
-
AP8910957 Linker zijplaatNiet meer leverbaar
19 Veerring
-
AP8911465 Veerring Benodigd aantal: 6Niet meer leverbaar
20 Schroef met flens
-
AP8911433 Schroef met flensNiet meer leverbaar
21 Schroef met flens M10x43
-
AP8911431 Schroef met flens M10x43 Benodigd aantal: 2Niet meer leverbaar
22 Schroef met flens M8x40
-
AP8911105 Schroef met flens M8x40 Benodigd aantal: 2Niet meer leverbaar
23 Carterbeschermer
-
AP8911469 CarterbeschermerNiet meer leverbaar
24 Zelfborgende moer M10x1.25
-
AP8910315 Zelfborgende moer M10x1.25 Benodigd aantal: 2Niet meer leverbaar
25 Silentblok 10x28x22
-
AP8911128 Silentblok 10x28x22 Benodigd aantal: 2Niet meer leverbaar
26 Slangklem D61
-
AP8911340 Slangklem D61 Benodigd aantal: 21Niet meer leverbaar
27 Motor verbindend element
-
AP8911290 Motor verbindend elementNiet meer leverbaar
28 Motor verbindend element
-
AP8911291 Motor verbindend elementNiet meer leverbaar
29 Schroef met flens M10x20
-
AP8911432 Schroef met flens M10x20 Benodigd aantal: 6Niet meer leverbaar
30 Schroef met flens
-
AP8910434 Schroef met flens Benodigd aantal: 4
- Uitvoering HP
31 Veerring M8
-
AP8911214 Veerring M8 Benodigd aantal: 4
- Uitvoering GRIP
- Uitvoering HP
32 Achterhandvat
-
AP8911402 Achterhandvat
- Uitvoering HP
