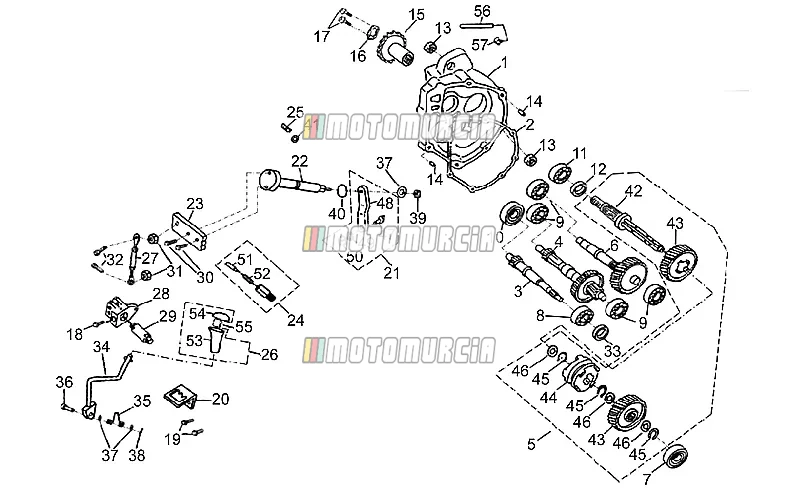

Exploded view — Transmissie
‹ Terug naar model
Aprilia Quasar 180 4T 2004
Producten
1 Transmissiedeksel
-
AP8911478 TransmissiedekselNiet meer leverbaar
2 Dekselpakking
-
AP8910769 DekselpakkingNiet meer leverbaar
3 Aandrijfas
-
AP8910798 AandrijfasNiet meer leverbaar
4 Dubbel tandwiel
-
AP8910799 Dubbel tandwielNiet meer leverbaar
5 Transmissie
-
AP8911477 TransmissieNiet meer leverbaar
6 Tussentandwiel
-
AP8910801 TussentandwielNiet meer leverbaar
7 Lager CS05 6203
-
AP8911115 Lager CS05 6203Niet meer leverbaar
8 Lager C3 6204
-
AP8911116 Lager C3 6204Niet meer leverbaar
9 Lager CS05 6202
-
AP8911114 Lager CS05 6202 Benodigd aantal: 4Niet meer leverbaar
10 Lager TMB301
-
AP8911118 Lager TMB301Niet meer leverbaar
11 Lager
-
AP8911250 LagerNiet meer leverbaar
12 Keerring
-
AP8911372 KeerringNiet meer leverbaar
13 Silent block 8x22x23
-
AP8911127 Silent block 8x22x23 Benodigd aantal: 2Niet meer leverbaar
14 Passtift 8x14
-
AP8911071 Passtift 8x14 Benodigd aantal: 2Niet meer leverbaar
15 Tandwiel 17T
-
AP8911383 Tandwiel 17TNiet meer leverbaar
16 Bevestigingsplaat
-
AP8911296 BevestigingsplaatNiet meer leverbaar
17 Inbusbout
-
AP8911337 Inbusbout Benodigd aantal: 2Niet meer leverbaar
18 Schroef met flens M6x25
-
AP8910431 Schroef met flens M6x25Niet meer leverbaar
19 Schroef met flens M6x12
-
AP8911521 Schroef met flens M6x12 Benodigd aantal: 2Niet meer leverbaar
20 Selector
-
AP8911217 SelectorNiet meer leverbaar
21 Compleet
-
AP8910753 CompleetNiet meer leverbaar
22 Schakelstang
-
AP8910756 SchakelstangNiet meer leverbaar
23 Plaat
-
AP8910757 PlaatNiet meer leverbaar
24 Versnellingspook
-
AP8910758 VersnellingspookNiet meer leverbaar
25 Schroef
-
AP8911425 SchroefNiet meer leverbaar
26 Knop, compleet.
-
AP8911491 Knop, compleet.Niet meer leverbaar
27 Versnelling
-
AP8911328 VersnellingNiet meer leverbaar
28 Voorvork
-
AP8911218 VoorvorkNiet meer leverbaar
29 Pin
-
AP8910761 PinNiet meer leverbaar
30 Schroef met flens M6x12
-
AP8911083 Schroef met flens M6x12 Benodigd aantal: 2Niet meer leverbaar
31 Moer M6
-
AP8910311 Moer M6 Benodigd aantal: 2Niet meer leverbaar
32 Schroef met zeskantkop M6x25
-
AP8910333 Schroef met zeskantkop M6x25 Benodigd aantal: 2Niet meer leverbaar
33 Keerring, 20x32x6 mm
-
AP8911135 Keerring, 20x32x6 mmNiet meer leverbaar
34 Schakelpedaal
-
AP8911330 SchakelpedaalNiet meer leverbaar
35 Veer
-
AP8911459 VeerNiet meer leverbaar
36 Pin
-
AP8910764 PinNiet meer leverbaar
37 Platte ring 8x16x1,5 mm
-
AP8910385 Platte ring 8x16x1,5 mm Benodigd aantal: 3Niet meer leverbaar
38 Splinterpen
-
AP8910404 SplinterpenNiet meer leverbaar
39 Zelfborgende moer M8
-
AP8910313 Zelfborgende moer M8Niet meer leverbaar
40 O-ring
-
AP8911176 O-ringNiet meer leverbaar
41 Platte ring 5x10x1
-
AP8910561 Platte ring 5x10x1Niet meer leverbaar
42 Aandrijfas Ø25
-
AP8911394 Aandrijfas Ø25Niet meer leverbaar
43 Omkeerversnelling
-
AP8911411 Omkeerversnelling Benodigd aantal: 2Niet meer leverbaar
44 Koppeling
-
AP8911267 KoppelingNiet meer leverbaar
45 C-ring
-
AP8911273 C-ring Benodigd aantal: 3Niet meer leverbaar
46 Speciale ring
-
AP8911454 Speciale ring Benodigd aantal: 3Niet meer leverbaar
47 Bevestigingspen
-
AP8910754 BevestigingspenNiet meer leverbaar
48 Schakelstang
-
AP8910755 SchakelstangNiet meer leverbaar
49 Speciale ring
-
AP8910805 Speciale ringNiet meer leverbaar
50 Borgring
-
AP8910806 BorgringNiet meer leverbaar
51 Pin
-
AP8910767 PinNiet meer leverbaar
52 Veer
-
AP8910768 VeerNiet meer leverbaar
53 Knop
-
AP8911346 KnopNiet meer leverbaar
54 Deksel
-
AP8911492 DekselNiet meer leverbaar
55 Schroef met flens M6x16
-
AP8910427 Schroef met flens M6x16Niet meer leverbaar
56 Ontluchtingsslang 5x7 mm
-
AP8911255 Ontluchtingsslang 5x7 mmNiet meer leverbaar
57 Ontluchtingsslangkoppeling
-
AP8910083 OntluchtingsslangkoppelingNiet meer leverbaar
