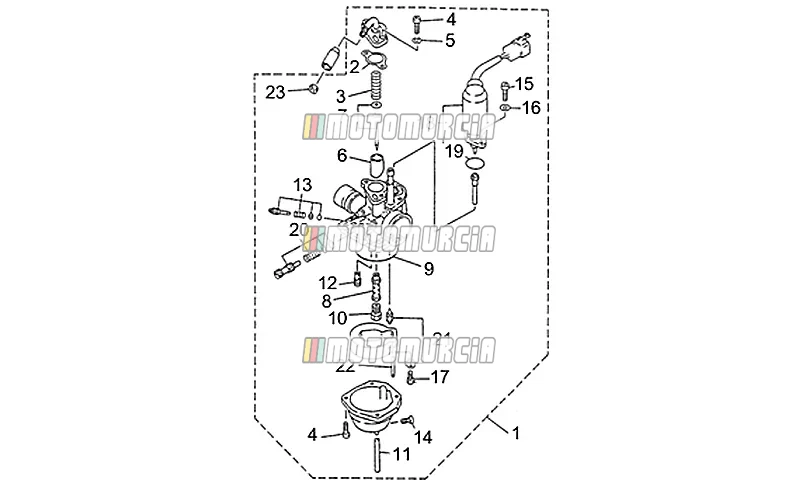

Exploded view Carburateur — Aprilia Quasar 50 -100 2T 2003

Producten

1 Carburateur AP8910051 Niet meer leverbaar

• AP8910051 Carburateur
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910052 Carburateur
  • Uitvoering 100 cc
  Niet meer leverbaar

2 Pakking AP8910053 Niet meer leverbaar

• AP8910053 Pakking
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910054 Pakking
  • Uitvoering 100 cc
  Niet meer leverbaar

3 Klepgasretourveer AP8910055 Niet meer leverbaar

• AP8910055 Klepgasretourveer
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910056 Klepgasretourveer
  • Uitvoering 100 cc
  Niet meer leverbaar

4 Zelfsnijdende schroef M4x14 AP8910357 Niet meer leverbaar

• AP8910357 Zelfsnijdende schroef M4x14 Benodigd aantal: 6
  Niet meer leverbaar

5 Veerring AP8910401 Niet meer leverbaar

• AP8910401 Veerring Benodigd aantal: 2
  Niet meer leverbaar

6 Benzinekraan AP8910057 Niet meer leverbaar

• AP8910057 Benzinekraan
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910058 Benzinekraan
  • Uitvoering 100 cc
  Niet meer leverbaar

7 Conische pen compleet AP8910059 Niet meer leverbaar

• AP8910059 Conische pen compleet
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910060 Conische pen compleet
  • Uitvoering 100 cc
  Niet meer leverbaar

8 Naaldventiel AP8910061 Niet meer leverbaar

• AP8910061 Naaldventiel
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910062 Naaldventiel
  • Uitvoering 100 cc
  Niet meer leverbaar

9 Vlotterkamerpakking AP8910063 Niet meer leverbaar

• AP8910063 Vlotterkamerpakking
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910064 Vlotterkamerpakking
  • Uitvoering 100 cc
  Niet meer leverbaar

10 Hoofdsproeier MJ:75 AP8910065 Niet meer leverbaar

• AP8910065 Hoofdsproeier MJ:75
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910066 Hoofdsproeier MJ: 82.5
  • Uitvoering 100 cc
  Niet meer leverbaar

11 Brandstofslang AP8910067 Niet meer leverbaar

• AP8910067 Brandstofslang
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910068 Brandstofslang
  • Uitvoering 100 cc
  Niet meer leverbaar

12 Gasschuifsproeier AP8910069 Niet meer leverbaar

• AP8910069 Gasschuifsproeier
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910070 Gasschuifsproeier
  • Uitvoering 100 cc
  Niet meer leverbaar

13 Verstelbare minimale stationair toerental luchtschroef AP8910077 Niet meer leverbaar

• AP8910077 Verstelbare minimale stationair toerental luchtschroef
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910078 Verstelbare minimale stationair toerental luchtschroef
  • Uitvoering 100 cc
  Niet meer leverbaar

14 Brandstofaftapschroef AP8910071 Niet meer leverbaar

• AP8910071 Brandstofaftapschroef
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910072 Brandstofaftapschroef
  • Uitvoering 100 cc
  Niet meer leverbaar

15 Zelfsnijdende schroef M4x8 AP8910356 Niet meer leverbaar

• AP8910356 Zelfsnijdende schroef M4x8 Benodigd aantal: 2
  Niet meer leverbaar

16 Platte ring 4x6,5x1 AP8910400 Niet meer leverbaar

• AP8910400 Platte ring 4x6,5x1 Benodigd aantal: 2
  Niet meer leverbaar

17 Zelfsnijdende schroef M3x6 AP8910355 Niet meer leverbaar

• AP8910355 Zelfsnijdende schroef M3x6
  Niet meer leverbaar

18 Automatische starter compleet AP8910094 Niet meer leverbaar

• AP8910094 Automatische starter compleet
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910095 Automatische starter compleet
  • Uitvoering 100 cc
  Niet meer leverbaar

19 O-ring 14x1,5 AP8910341 Niet meer leverbaar

• AP8910341 O-ring 14x1,5
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910342 O-ring 14x1,5
  • Uitvoering 100 cc
  Niet meer leverbaar

20 Schroef voor minimale motortoerental AP8910075 Niet meer leverbaar

• AP8910075 Schroef voor minimale motortoerental
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910076 Schroef voor minimale motortoerental
  • Uitvoering 100 cc
  Niet meer leverbaar

21 Vlotterkit AP8910079 Niet meer leverbaar

• AP8910079 Vlotterkit
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910080 Vlotterkit
  • Uitvoering 100 cc
  Niet meer leverbaar

22 Vlotterpen AP8910081 Niet meer leverbaar

• AP8910081 Vlotterpen
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910082 Vlotterpen
  • Uitvoering 100 cc
  Niet meer leverbaar

23 Verstellingsschroef AP8910073 Niet meer leverbaar

• AP8910073 Verstellingsschroef
  • Uitvoering 50 cc
  Niet meer leverbaar
• AP8910074 Verstellingsschroef
  • Uitvoering 100 cc
  Niet meer leverbaar
