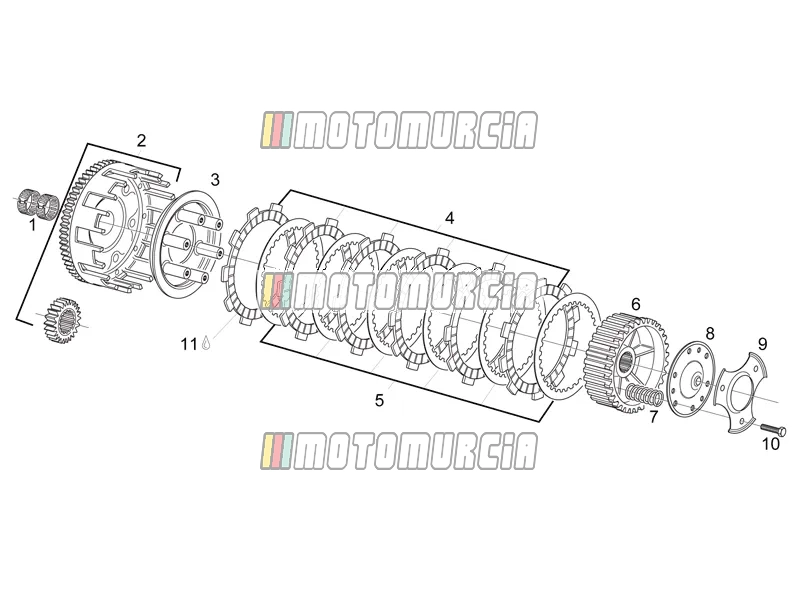

Exploded view — Koppeling

Producten

1 Rolkooi 21x25x10 AP0232742 Niet meer leverbaar

• AP0232742 Rolkooi 21x25x10 Benodigd aantal: 2
  Niet meer leverbaar

2 Primaire transm. AP0295406 Niet meer leverbaar

• AP0295406 Primaire transm.
  Niet meer leverbaar

3 Veerhouder plaat AP0259570 Niet meer leverbaar

• AP0259570 Veerhouder plaat
  Niet meer leverbaar

4 Gevoerde koppelingsplaat Beschikbaar AP0259053

•

  Koppelingslamelle dikte: 3,10 mm Piaggio Group · AP0259053 · Benodigd aantal: 6 Beschikbaar

  € 25,26

  In winkelwagen

5 Koppelingsplaat 1 mm Beschikbaar AP0259559

•

  Koppelingslamelle dikte: 1,00 mm Piaggio Group · AP0259559 · Benodigd aantal: 6 Beschikbaar

  € 7,68

  In winkelwagen

6 Koppelingsnaaf AP0259470 Niet meer leverbaar

• AP0259470 Koppelingsnaaf
  Niet meer leverbaar

7 Koppelingsveer 34,1 mm AP0239625 Niet meer leverbaar

• AP0239625 Koppelingsveer 34,1 mm Benodigd aantal: 6
  Niet meer leverbaar

8 Drukplaat compl. Beschikbaar AP0259165

•

  Koppelingsplaat Piaggio Group · AP0259165 Beschikbaar

  € 77,83

  In winkelwagen

9 Verenplaatgeleider AP0259420 Niet meer leverbaar

• AP0259420 Verenplaatgeleider
  Niet meer leverbaar

10 Zeskantschroef Beschikbaar AP0241770

•

  Bout zeskant M5x25 Piaggio Group · AP0241770 · Benodigd aantal: 6 Beschikbaar

  € 2,38

  In winkelwagen

11 Banden- 0000000 Niet meer leverbaar

• 0000000 Banden-
  Niet meer leverbaar
