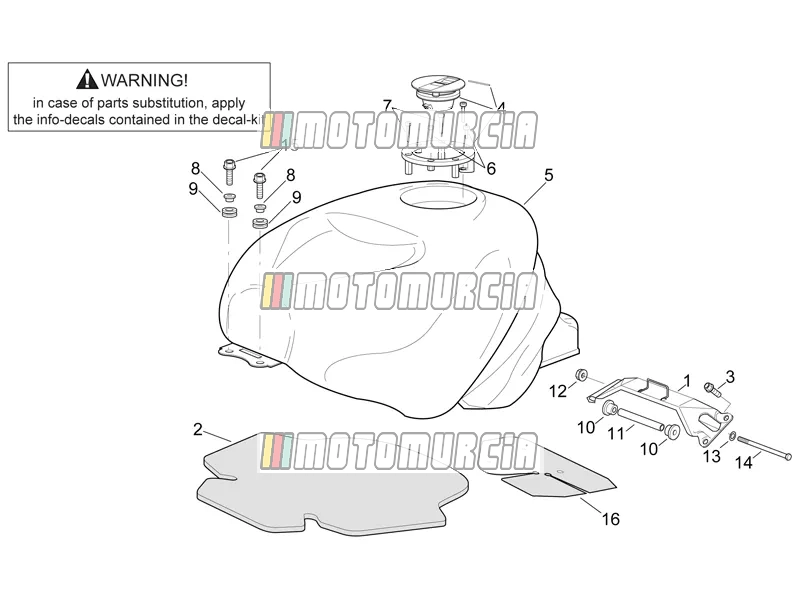

Exploded view — Brandstoftank

Producten

1 Tanksteun AP8134370 Niet meer leverbaar

• AP8134370 Tanksteun
  Niet meer leverbaar

2 F.tank akoestische isolatie. paneel AP8117127 Niet meer leverbaar

• AP8117127 F.tank akoestische isolatie. paneel
  Niet meer leverbaar

3 Schroef Beschikbaar 598839

•

  Bout met Flens M6x16 Piaggio Group · 598839 · Benodigd aantal: 4 Beschikbaar

  € 1,48

  In winkelwagen

4 Brandstofvulopeningdop AP8102912 Niet meer leverbaar

• AP8102912 Brandstofvulopeningdop
  Niet meer leverbaar

5 Brandstoftank, zwart AP8139574 Niet meer leverbaar

• AP8139574 Brandstoftank, zwart
  Niet meer leverbaar
• AP8139575 Brandstoftank, kosmosblauw
  Niet meer leverbaar

6 Schroef (m5x16) Beschikbaar AP8150454

•

  Bout M5x16 Piaggio Group · AP8150454 · Benodigd aantal: 4 Beschikbaar

  € 2,78

  In winkelwagen

7 Schroef (m5x30) Beschikbaar AP8150453

•

  Bout M5x30 Piaggio Group · AP8150453 · Benodigd aantal: 3 Beschikbaar

  € 2,78

  In winkelwagen

8 Afstandshouder Beschikbaar AP8221023

•

  Bus Piaggio Group · AP8221023 · Benodigd aantal: 2 Beschikbaar

  € 1,84

  In winkelwagen

9 Rubberen afstandhouder Beschikbaar AP8120030

•

  Buffer Piaggio Group · AP8120030 · Benodigd aantal: 2 Beschikbaar

  € 1,83

  In winkelwagen

10 Demper AP8144062 Niet meer leverbaar

• AP8144062 Demper Benodigd aantal: 2
  Niet meer leverbaar

11 Brandstoftank bus Beschikbaar AP8134419

•

  Afstandhouder Piaggio Group · AP8134419 Beschikbaar

  € 14,34

  In winkelwagen

12 Moer Beschikbaar AP8152299

•

  Moer vliegwiel M6, zelfsluitend Piaggio Group · AP8152299 Beschikbaar

  € 2,18

  In winkelwagen

13 Wasmachine Beschikbaar AP8150014

•

  Sluitring Piaggio Group · AP8150014 Beschikbaar

  € 1,48

  In winkelwagen

14 Zeskantschroef m6x90 (m6x90) Beschikbaar AP8150459

•

  Bout zeskant M6x90 Piaggio Group · AP8150459 Beschikbaar

  € 5,60

  In winkelwagen

15 Schroef Beschikbaar AP8152280

•

  Bout met Flens M6x25 Piaggio Group · AP8152280 · Benodigd aantal: 2 Beschikbaar

  € 2,77

  In winkelwagen

16 Hittebescherming brandstoftank AP8117128 Niet meer leverbaar

• AP8117128 Hittebescherming brandstoftank
  Niet meer leverbaar
