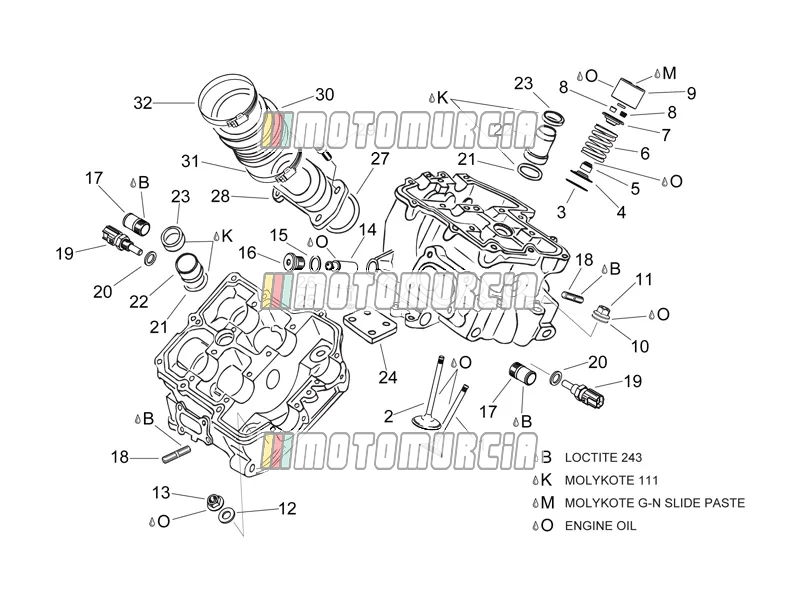

Exploded view — Cilinderkopii

Producten

1 Uitlaatklep 35 mm AP0254232 Niet meer leverbaar

• AP0254232 Uitlaatklep 35 mm Benodigd aantal: 4
  Niet meer leverbaar

2 Klep (IN) AP0254242 Niet meer leverbaar

• AP0254242 Klep (IN) Benodigd aantal: 4
  Niet meer leverbaar

3 Sluitring 12,9x28x2,00-2,12 AP0244620 Niet meer leverbaar

• AP0244620 Sluitring 12,9x28x2,00-2,12 Benodigd aantal: 8
  Niet meer leverbaar

4 Klepveerplaat AP0254250 Niet meer leverbaar

• AP0254250 Klepveerplaat Benodigd aantal: 8
  Niet meer leverbaar

5 Klepsteel AP0650870 Niet meer leverbaar

• AP0650870 Klepsteel Benodigd aantal: 8
  Niet meer leverbaar

6 Klep veer AP0238060 Niet meer leverbaar

• AP0238060 Klep veer Benodigd aantal: 8
  Niet meer leverbaar

7 Klepveerplaat AP0254260 Niet meer leverbaar

• AP0254260 Klepveerplaat Benodigd aantal: 8
  Niet meer leverbaar

8 Klep halve kegel AP0253645 Niet meer leverbaar

• AP0253645 Klep halve kegel Benodigd aantal: 16
  Niet meer leverbaar

9 Klepheffer emmer AP0253990 Niet meer leverbaar

• AP0253990 Klepheffer emmer Benodigd aantal: 8
  Niet meer leverbaar

10 Sluitring 10x19x3,5 AP0244645 Niet meer leverbaar

• AP0244645 Sluitring 10x19x3,5 Benodigd aantal: 8
  Niet meer leverbaar

11 Flensdodecagonmoer 3/8"-24 AP0242990 Niet meer leverbaar

• AP0242990 Flensdodecagonmoer 3/8"-24 Benodigd aantal: 8
  Niet meer leverbaar

12 Sluitring 6,6x13x2,5 AP0244640 Niet meer leverbaar

• AP0244640 Sluitring 6,6x13x2,5 Benodigd aantal: 4
  Niet meer leverbaar

13 Moer AP0242626 Niet meer leverbaar

• AP0242626 Moer Benodigd aantal: 4
  Niet meer leverbaar

14 Kettingspanner AP0236253 Niet meer leverbaar

• AP0236253 Kettingspanner Benodigd aantal: 2
  Niet meer leverbaar

15 Pakkingring 16x22 AP0430623 Niet meer leverbaar

• AP0430623 Pakkingring 16x22 Benodigd aantal: 2
  Niet meer leverbaar

16 Plugschroef m16x1,5 AP0640700 Niet meer leverbaar

• AP0640700 Plugschroef m16x1,5 Benodigd aantal: 2
  Niet meer leverbaar

17 Leiding AP0224090 Niet meer leverbaar

• AP0224090 Leiding Benodigd aantal: 2
  Niet meer leverbaar

18 Bout AP0640660 Niet meer leverbaar

• AP0640660 Bout Benodigd aantal: 8
  Niet meer leverbaar

19 Temperatuur. sensor AP0274040 Niet meer leverbaar

• AP0274040 Temperatuur. sensor Benodigd aantal: 2
  Niet meer leverbaar

20 Pakking ring AP0250640 Niet meer leverbaar

• AP0250640 Pakking ring Benodigd aantal: 2
  Niet meer leverbaar

21 O-ring 25,1x1,6 AP0650900 Niet meer leverbaar

• AP0650900 O-ring 25,1x1,6 Benodigd aantal: 2
  Niet meer leverbaar

22 Struik AP0249110 Niet meer leverbaar

• AP0249110 Struik Benodigd aantal: 2
  Niet meer leverbaar

23 Gevormde afdichting 24x26,5x4 AP0650930 Niet meer leverbaar

• AP0650930 Gevormde afdichting 24x26,5x4 Benodigd aantal: 2
  Niet meer leverbaar

24 Steunplaat AP0251190 Niet meer leverbaar

• AP0251190 Steunplaat
  Niet meer leverbaar

25 Sluitring a5,5 AP0827800 Niet meer leverbaar

• AP0827800 Sluitring a5,5 Benodigd aantal: 4
  Niet meer leverbaar

26 Schroef (M5x14) AP0240150 Niet meer leverbaar

• AP0240150 Schroef (M5x14) Benodigd aantal: 4
  Niet meer leverbaar

27 O-ring 3771 AP0650905 Niet meer leverbaar

• AP0650905 O-ring 3771 Benodigd aantal: 2
  Niet meer leverbaar

28 Inlaat flens AP0267200 Niet meer leverbaar

• AP0267200 Inlaat flens Benodigd aantal: 2
  Niet meer leverbaar

29 Schroef AP0840512 Niet meer leverbaar

• AP0840512 Schroef Benodigd aantal: 8
  Niet meer leverbaar

30 Inlaatslang AP0267210 Niet meer leverbaar

• AP0267210 Inlaatslang Benodigd aantal: 2
  Niet meer leverbaar

31 Klem AP0251200 Niet meer leverbaar

• AP0251200 Klem Benodigd aantal: 2
  Niet meer leverbaar

32 Klem AP0251830 Niet meer leverbaar

• AP0251830 Klem Benodigd aantal: 2
  Niet meer leverbaar
