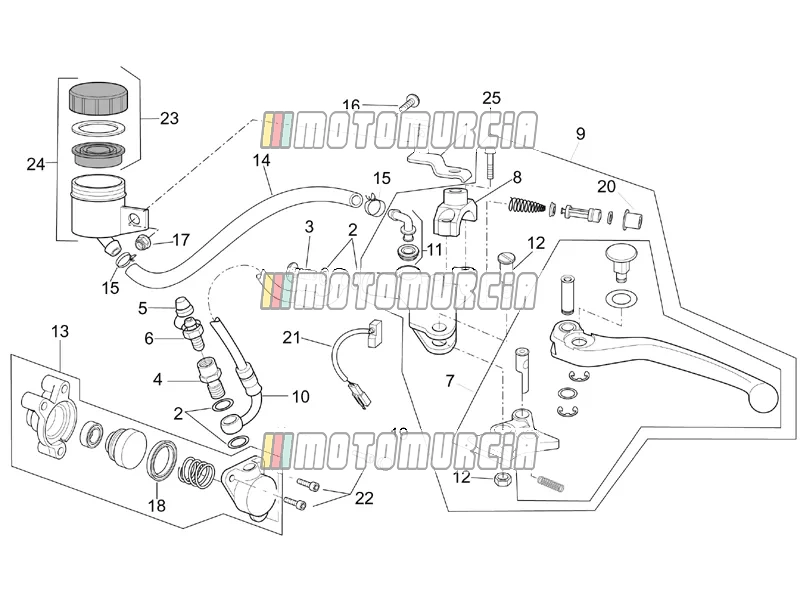

Exploded view — Koppelingspomp

Producten

1 Olietank plaat AP8134898 Niet meer leverbaar

• AP8134898 Olietank plaat
  Niet meer leverbaar

2 Sluitring pakking Op voorraad AP8113004

• AP8113004 Sluitring pakking Benodigd aantal: 4


  Afdichtring 10x14x1,6 mm Piaggio Group · AP8113004 Op voorraad

  € 2,18

  In winkelwagen


  Afdichtring 10x14x1,6 mm Piaggio Group · Ap8113004 Op voorraad

  € 2,18

  In winkelwagen

3 Oliepijpschroef Op voorraad AP8113003

•

  Bout Piaggio Group · AP8113003 Op voorraad

  € 2,35

  In winkelwagen

4 Verveelde schroef AP8113762 Niet meer leverbaar

• AP8113762 Verveelde schroef
  Niet meer leverbaar

5 Ontlastingsklep Op voorraad AP8113230

•

  Deksel, Inhoud: 20 Piaggio Group · AP8113230 Op voorraad

  € 24,20

  In winkelwagen

6 Ontluchter AP8113761 Niet meer leverbaar

• AP8113761 Ontluchter
  Niet meer leverbaar

7 Koppelingshendel Op voorraad AP8113758

•

  Koppelingshevel Piaggio Group · AP8113758 Op voorraad

  € 117,43

  In winkelwagen

8 Achteruitkijkspiegelvoet * AP8104631 Niet meer leverbaar

• AP8104631 Achteruitkijkspiegelvoet *
  Niet meer leverbaar
• AP8168217 Basis van achteruitkijkspiegel
  Niet meer leverbaar

9 Koppelingshoofdcilinder Backorder 854604

•

  Hendel Koppling Piaggio Group · 854604 Backorder

  € 275,60

  In winkelwagen
• AP8176050 Koppelingshoofdcilinder
  Niet meer leverbaar

10 Koppeling pijp AP8133574 Niet meer leverbaar

• AP8133574 Koppeling pijp
  Niet meer leverbaar

11 Verbinding Op voorraad AP8213057

•

  Spruitstuk Piaggio Group · AP8213057 Op voorraad

  € 32,02

  In winkelwagen

12 Hefboompen cpl. Op voorraad 2B003040

•

  Bout Piaggio Group · 2B003040 Op voorraad

  € 17,36

  In winkelwagen

13 Koppelingscommandocilinder AP8106381 Niet meer leverbaar

• AP8106381 Koppelingscommandocilinder
  Niet meer leverbaar

14 Rubberen pijp Op voorraad 890509

•

  Olieslang Piaggio Group · 890509 Op voorraad

  € 38,44

  In winkelwagen

15 Klem Op voorraad AP8101595

•

  Klem Ø 10,10 mm Piaggio Group · AP8101595 · Benodigd aantal: 2 Op voorraad

  € 4,71

  In winkelwagen

16 Schroef Op voorraad AP8152273

•

  Bout met Flens M5x15 Piaggio Group · AP8152273 Op voorraad

  € 2,18

  In winkelwagen

17 Moer AP8152306 Niet meer leverbaar

• AP8152306 Moer
  Niet meer leverbaar

18 Pakking Op voorraad AP8106935

•

  Pakking Piaggio Group · AP8106935 Op voorraad

  € 35,10

  In winkelwagen

19 Afstandsstuk (rubber) Backorder AP8144158

•

  Aanslagrubber Piaggio Group · AP8144158 Backorder

  € 9,24

  In winkelwagen

20 Bewaker Op voorraad AP8133522

•

  Kap Piaggio Group · AP8133522 Op voorraad

  € 23,76

  In winkelwagen

21 Koppelingsschakelaar+kabelboom AP8124398 Niet meer leverbaar

• AP8124398 Koppelingsschakelaar+kabelboom
  Niet meer leverbaar

22 Schroef AP0241821 Niet meer leverbaar

• AP0241821 Schroef Benodigd aantal: 3
  Niet meer leverbaar

23 Deksel van remvloeistofreservoir Op voorraad AP8113553

•

  Tankdop Piaggio Group · AP8113553 Op voorraad

  € 26,46

  In winkelwagen

24 Olietank Op voorraad AP8106382

•

  Oliereservoir Piaggio Group · AP8106382 Op voorraad

  € 53,80

  In winkelwagen

25 Schroef Op voorraad AP8213299

•

  Bout Grimeca Piaggio Group · AP8213299 · Benodigd aantal: 2 Op voorraad

  € 3,80

  In winkelwagen
