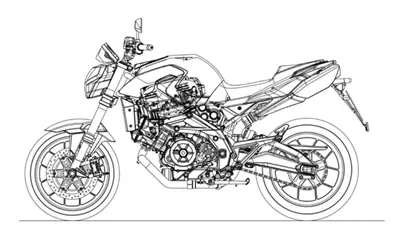

Aprilia Shiver 750 2007 exploded views

Gebruik de onderstaande knoppen om tekeningen op groep te filteren

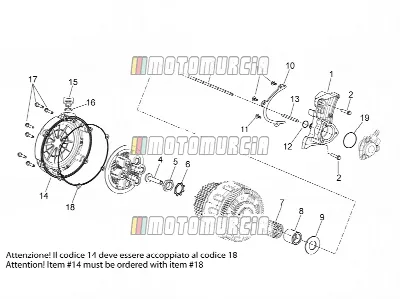

koppeling I Aprilia koppeling I 872850 koppelingsontkoppelingsflens grijs 872421 schroef 874660 koppelingsas 873127 staaf 876790 moer 876296 sluitring (slot) 974361 rolkooi 35x40x35,8 873543 afstandshouder 974320 wasmachine 877193 kettingbescherming blik 831153 schroef 871609 o-ring 874191 palkoppeling B0136345 koppelingsplaat 873995 olielaadplug 974230 pakkingring of 871094 schroef B015372 pakking - koppelingsdeksel (2) 871095 pakking - koppelingsdeksel (2) 825577 oliekeerring (8x16x7) koppeling I

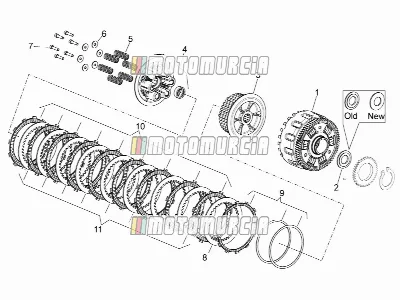

koppeling II Aprilia koppeling II 877173 koppelingshuis, compleet 873274 wasmachine 974320 wasmachine 877174 koppelingsnaaf 873719 drukplaat van de koppeling 880442 grendelveer 873717 wasmachine 873718 schroef (m6) 873725 genitreerd aangedreven koppelingsplaat 860329 set koppelingsplaat 873724 aandrijfkoppelingsschijf 873723 aangedreven koppelingsplaat koppeling II
koppelingspomp Aprilia koppelingspomp 851645 koppelingshoofdcilinder 896347 koppelingshendel 896337 afdekking 856050 u-bout 854835 koppeling pijp AP8113003 oliepijpschroef AP8113004 sluitring pakking 85221R koppelingscommandocilinder AP8133945 ontluchtingsset 874037 schroef 873268 schroef 642032 remlichtschakelaar AP8220135 rubberen afstandhouder 858424 diafragma koppelingspomp

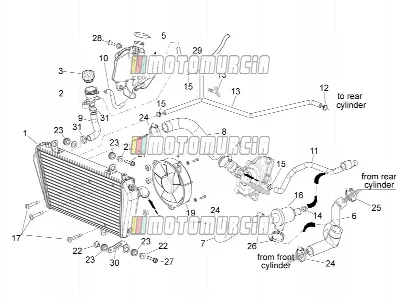

koelsysteem Aprilia koelsysteem 897162 radiator - waterkoeler AP8144644 vuldop AP8102615 afdekking 851597 expansievat AP8104836 expansievat 851683 waterslang 851598 thermostaat-koelerleiding 851600 koelerpompleiding 851599 water rad.aanvoerleiding 851601 ontluchtingsleiding 851602 klepbuis van de motorpomp AP8120446 klem 860328 ontluchtingsleiding AP8101743 slangklem d23,5x8* CM001914 klem 834232 thermostaat AP8121464 pin AP8161083 afstandshouder AP81249305 koelventilator AP8150120 schroef AP8150012 10 - sluitring AP8221023 afstandshouder AP8120030 rubberen afstandhouder CM001924 klem AP8201409 klem AP8104097 klem AP8152280 schroef AP8152279 schroef 896544 brandstofleiding 5,5x10 (5,5x10) 853458 waterkoelersteun CM001905 klem koelsysteem

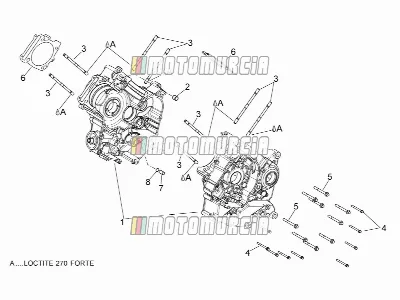

carters I Aprilia carters I B0144955001 centrale carterset cat1a B0144955002 centrale carterset cat2a B0144955003 centrale carterset cat1b B0144955004 centrale carterset cat2b 8498725004 centrale carterset cat2b 974051 paspin 1A003631R bout 874548 schroef 848465 schroef CM154101 pakking - cilinderbasis CM154102 pakking - cilinderbasis (0,6 mm) CM154104 pakking - cilinderbasis (0,5 mm) B015956 paspin 834317 pakkingring of carters I

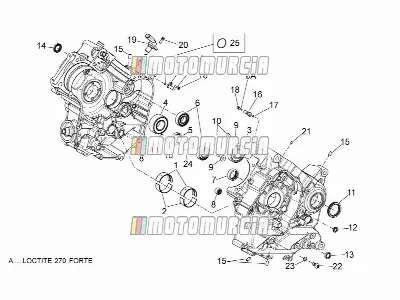

carters ii Aprilia carters ii 8783940001 bus, rode kat een 9745050004 met halve schaal cat verde 8783940003 bus, gele kat c 9745050002 lager halfschaal catb blu 8793650001 met halve schaal cata rosso 9745060004 met halve schaal cat verde 8793650002 lager halfschaal catb blu 9745060003 lager met halve schaal catc giallo 848651 handelswijze 848475 handelswijze 872033 handelswijze 848650 handelswijze 974129 naaldlager 122671 naaldlager 873928 wasmachine 873905 wasmachine AP9150394 schroef m6x12 848474 pakking 825577 oliekeerring (8x16x7) 974112 pakkingring 14x22x5 82897R oliekeerring (20x30x6) 430136 stop 847537 oliespuitleiding 487073 pakking 2928896 schroef (m5x16) 8329635 fase/omwentelingssensor 872432 schroef 873216 deuvel 849244 schroef (spec) 486075 sluitring pakking 006642 5 - seeger 478012 o-ring carters ii

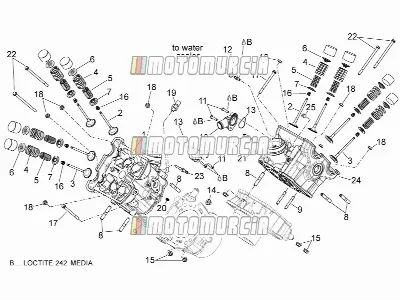

cilinderkop - kleppen Aprilia cilinderkop - kleppen 846923 klep (in) 873459 klep (ex) 873005 ext. klepveer (ex) 873006 int. klepveer (in) 874933 bovenste cup 846925 onderste kopje 1A003632R bout 872807 bout B014754 waterslangverbinding 855799 schroef 873396 verbinding 878705 pakking 874425 4 - o-ring 872434 moer (geflensd) 874558 moer (geflensd) 436438 klepsteel 872433 schroef 833520 moer 1A021287R watertemperatuurschakelaar 842360 2 - stekker m6x10 (m6x10) B015433 deksel m12x1,5 872424 schroef 872948 verbinding 83036R4 cilinderkop 875413 cilinderkop 842507 stekker m10x1,25 cilinderkop - kleppen

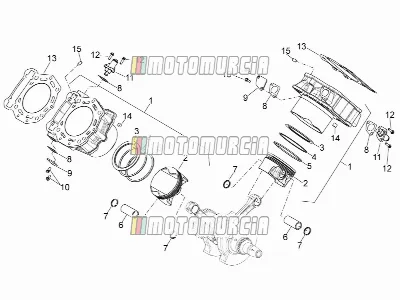

cilinder met zuiger Aprilia cilinder met zuiger 877303 cilinderset 8482860004 zuiger (d) 8482860003 zuiger (c) 8482860001 zuiger (een) 8482860002 zuiger (b) 872655 ring 872656 olieschraperring 872657 olieschraperring 848798 zuigerpen 828116 seeger (zuigerpen) 847928 pakking - kettingspanner 840135 bord 872425 schroef 1A019253 kettingspanner 872432 schroef 878654 flenspakking 825597 12 - pinnen 11,8x10 (11,8x10) 874589 gekalibreerde plug cilinder met zuiger

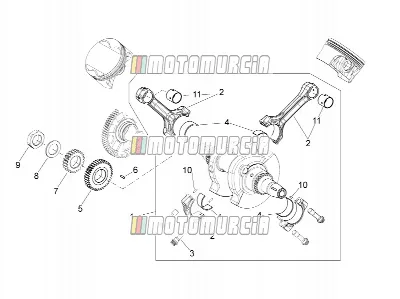

aandrijfas Aprilia aandrijfas B0164155 krukas 8741905002 drijfstang (catb) 8741905001 drijfstang (cata) 849131 drijfstang schroef 8781140003 bus,blauwe "b" 8781140002 bus halve schaal, blauw catb 8751580004 bus halfschaal, groen cat 8781140001 bus halve schaal, rode cata 83074R primair aandrijftandwiel catb CM162301 primair aandrijftandwiel cat 000267 schijfspie 875819 waterpomp tandwiel 849291 waterpomp tandwiel 847915 wasmachine 849367 moer 847906 rol 847268 doorvoering aandrijfas

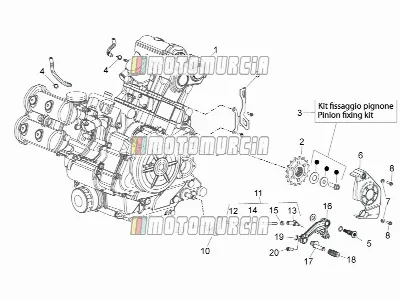

motor Aprilia motor CM1592045 motor CM1592055 motor 974556 tandwiel voorzijde (z=16) 2R000246 montageset voor rondsel AP8201358 slangklem d 11,9 884033 schroef (hendel / rem) 856069 tandwiel deksel AP8152277 schroef (6x12) AP8121811 t struik 856079 bord 852480 versnellingspook 852479 versnellingsbak verbindingsstang assy AP8210007 rh kogelgewricht m6 AP8110053 linker kogelgewricht m6 AP8152138 moer AP8150026 moer 851566 wisselpedaal AP8121221 hendel pin AP8120912 hendelrubber AP8150462 seeger AP8150137 schroef motor
uitlaat eenheid Aprilia uitlaat eenheid 851587 centraal uitlaatspruitstuk 851589 achterste uitlaatpijp 851590 voorkant. uitlaatpijp 2B004511 moer 851582 uitlaatpakking GU05121630 uitlaatpakking (45x50x30) GU05123431 linker slangklem 85205R uitlaat GU05128230 uitlaatpakking (54,5x60x27) 851586 klem 896110 lambdasonde AP8152289 schroef AP8121455 afstandsbus 856914 afstandsstuk (rubber) AP8150018 wasmachine 852433 afstandsstuk (rubber) 254485 clipmoeren (m6) 031059 schroef AP8150012 10 - sluitring 860706 rh-terminal 860707 lh-terminal uitlaat eenheid
timingsysteem van de voorste cilinder Aprilia timingsysteem van de voorste cilinder 82977R voorste inlaatnokkenas 82978R uitlaatnokkenas vooraan 874176 axiale borgplaat 8745964 distributiesysteem versnelling cpl. 8499094 tandwiel voor distributiesysteem compl. 974228 afstandsschroef 849771 drukring 849719 moer m15x1 dx 874591 schroef (spec) 849817 5 - veiligheidsring 873233 10 - pakking 83036R4 cilinderkop 875413 cilinderkop 878439 torx bolle schroef met groot uiteinde 849827 distributieketting 871798 distributiekettinggeleider 871748 distributiekettingspanner 874185 schroef timingsysteem van de voorste cilinder

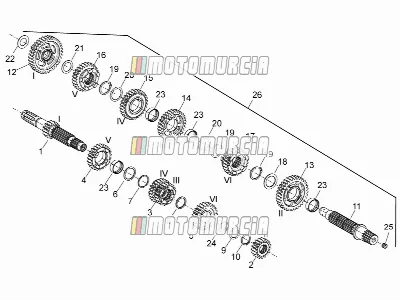

versnellingsbak Aprilia versnellingsbak 849293 primaire tandwielas z=14 849295 2e rondsel z=17 849296 3e-4e rondsel z=20/22 849297 5e rondsel z=23 849298 6e rondsel z=24 849424 speling sluitring 849426 circlip 974163 speling sluitring 849396 speling sluitring 974165 circlip 849301 versnellingsbak aangedreven as 849312 1e wielversnelling z=36 849303 2e wielversnelling z=32 849304 3e wielversnelling z=30 849305 4e wielversnelling z=28 849306 5e wielversnelling z=26 849307 6e wielversnelling z=25 849309 speling sluitring 849311 circlip 849310 speling sluitring 974167 speling sluitring 974166 speling sluitring 849308 beweegbare struik 974162 beweegbare struik 842507 stekker m10x1,25 82935R tandwielkast assy versnellingsbak
versnellingsbak keuze Aprilia versnellingsbak keuze 849693 selectie trommel 849360 vork 849468 vork 974084 vorkas 872154 index assy. hendel B013306 veer van de versnellingsstophendel 879129 schroef met bus m6x1x15 B013928 schroefdraadpen 871649 keuzeschakelaar slotplaat 878867 schroef B0144375 tandwielas+veer cpl. 971718 wasmachine 971719 schakelplaatveer 878870 draadpen m8x1,25 872560 schakelnokplaat B013362 selectie trommel AP9150069 hendel AP9150064 lente AP9150070 lente pijler 878742 fonische wiel 876841 schroef AP9150479 o-ring 58188R sensor 974558 afstandshouder 871901 10 - o-ring 974130 keuzeschakelaar vergrendelen 873695 lente AP9150003 lente pijler 597565 zelfborgende moer 006175 gewone ring versnellingsbak keuze

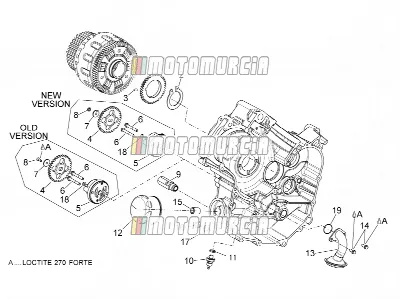

olie pomp Aprilia olie pomp 974517 tandwiel oliepomp 006450 seeger 974157 rol 974518 tandwiel oliepomp 873866 tandwiel oliepomp 873863 oliepomp 878871 schroef 873974 borgring d12 974335 borgring d12 873906 lage noot 825079 schroef (m5x16) 83016R overdrukklep 1A024308R minimale oliedruksensor 486075 sluitring pakking 1A024459R oliefilter 873612 inlaat oliefilter 872432 schroef 829122 oliefilterkoppeling 875358 olie aftapplug GU01154230 sluitring pakking 974290 wasmachine 969323 o-ring olie pomp
distributiesysteem voor de achterste cilinders Aprilia distributiesysteem voor de achterste cilinders 82979R achterste inlaatnokkenas 82980R nokkenas (achteruitlaat) 874176 axiale borgplaat 8745964 distributiesysteem versnelling cpl. 974228 afstandsschroef 8499104 achter distributiesysteem versnelling cpl. 849771 drukring 849722 moer m15x1 sx 874591 schroef (spec) 849817 5 - veiligheidsring 873233 10 - pakking 83036R4 cilinderkop 875413 cilinderkop 878439 torx bolle schroef met groot uiteinde 849827 distributieketting 871798 distributiekettinggeleider 871748 distributiekettingspanner 874185 schroef distributiesysteem voor de achterste cilinders
gasklephuis Aprilia gasklephuis 872174 ondersteuning luchtfilter 872230 gasklephuis 872264 pakking 8721734 unie 873218 brandstofrail cpl 5848135 marelli onderste injector iwp162 (*) 849898 lente B016792 schroef B016425 schroef 872176 bord 872177 bovenste plaat 873433 schroef 640268 miljoen 224664 wasmachine 015597 schroef 217163 pad 217164 afstandshouder 872180 gasklephuis cpl. gasklephuis

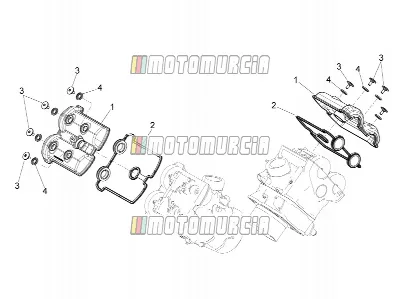

kleppen deksel Aprilia kleppen deksel 873541 rechts/links hoofddeksel grijs 83013R pakking - kopdeksel 842291 bout, klepdeksel 830249 demper drift kleppen deksel
kleppen pads Aprilia kleppen pads 873082 klepstoter sluiten 285846 klep halve kegel CM157213 gekalibreerde tablet 3.20 CM157206 gekalibreerde tablet 2.85 CM157208 gekalibreerde tablet 2.95 CM157214 gekalibreerde tablet 3.25 CM157221 gekalibreerde tablet 2.40 CM157210 gekalibreerde tablet 3.05 CM157203 gekalibreerde tablet 2.70 CM157217 gekalibreerde tablet 3.40 CM157218 gekalibreerde tablet 2.55 CM157215 gekalibreerde tablet 3.30 CM157209 gekalibreerde tablet 3.00 CM157205 gekalibreerde tablet 2.80 CM157216 gekalibreerde tablet 3.35 CM157219 gekalibreerde tablet 2.50 CM157212 gekalibreerde tablet 3.15 CM157204 gekalibreerde tablet 2.75 CM157202 gekalibreerde tablet 2.65 CM157207 gekalibreerde tablet 2.90 CM157201 gekalibreerde tablet 2.60 CM157211 gekalibreerde tablet 3.10 CM157220 gekalibreerde tablet 2.45 kleppen pads

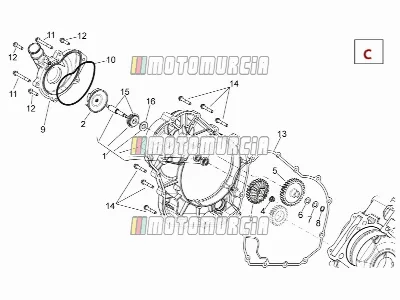

waterpomp Aprilia waterpomp 871657 koppeling zijdeksel 873599 waterpompwaaier cpl. 871180 waterpomp aangedreven tandwiel 874558 moer (geflensd) 8751945 tussenoverbrenging. 848280 wasmachine 873473 wasmachine 006410 seeger B0130685 deksel waterpomp B013527 pakking - waterpomp 874552 schroef 871094 schroef 874619 pakking - koppelingsdeksel 874550 schroef 8734975 reparatieset voor waterpomp 871258 oliekeerring (12x20x5) 871255 handelswijze waterpomp
abs-remsysteem Aprilia abs-remsysteem 859782 remslang 859783 remslang 860482 bord 890762 ecu abs 898305 achterste rembuis 859786 remslang 860484 bord 860485 bord AP8121716 afstandshouder AP8152287 schroef AP8152272 schroef abs-remsysteem

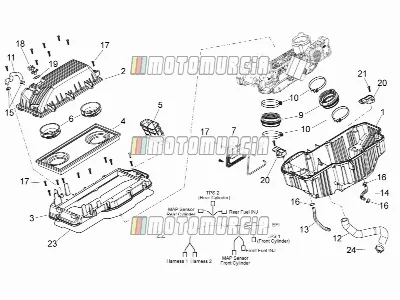

luchtkast Aprilia luchtkast 851577 filterhouder 854946 deksel filterhuis 851576 filterhouder 851575 luchtfilter 858133 inlaatspruitstuk 852732 inlaatspruitstuk 851581 luchtinlaat pijp 851685 afdekking AP8144245 afdichting luchtfilterkast 851570 luchtbalg 854970 klem 8515674 ontluchtingspijp doorblazen 851785 ontluchtingspijp doorblazen 856314 voorgevormde buis aan de voorzijde 856315 voorgevormde buis aan de achterkant AP8102520 klem AP8201358 slangklem d 11,9 AP8152329 schroef GU30729330 lucht temp. sensor GU30027931 pakking 6423025 luchtdruksensor (mapsensor) AP8150509 schroef 893720 injectie bedrading 890513 afdichting luchtfilterkast AP8120536 klem (d28x8,6) luchtkast

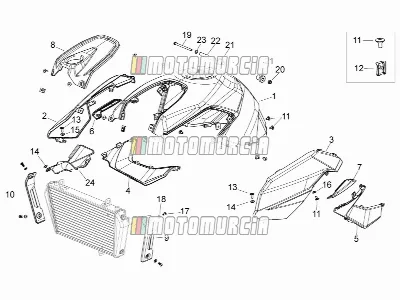

centraal lichaam Aprilia centraal lichaam 85166100XR4 brandstoftankdeksel, rood 85166100XR5 brandstoftankdeksel, rood 85166100EE brandstoftankdeksel, grijs 85166100XD1 brandstoftankdeksel, blauw 85166100XN7 brandstoftankdeksel, zwart 85166100XB1 brandstoftankdeksel, wit 85166100XN2 brandstoftankdeksel, zwart 85166100XG3 brandstoftankdeksel, geel 85166100XA1 brandstoftankdeksel, oranje 85165700XG3 rh luchtkanaal, geel 85165700XR4 rh luchtkanaal, rood 85165700XN7 rv-luchtkanaal, zwart 85165700XED rh luchtkanaal, grijs 85165700XEA rh luchtkanaal, grijs 85165700XR5 rh luchtkanaal, rood 85165700XE4 rh luchtkanaal, grijs 85165700XB1 rh luchtkanaal, wit 85165800XED linker luchtkanaal, grijs 85165800XR4 linker luchtkanaal, rood 85165800XN7 lh-luchtkanaal, zwart 85165800XG3 linker luchtkanaal, geel 85165800XEA linker luchtkanaal, grijs 85165800XE4 linker luchtkanaal, grijs 85165800XB1 linker luchtkanaal, wit 85165800XR5 linker luchtkanaal, rood 851659 rechter zijdeksel 851660 linker zijkap 851663 rechter bumper 851664 linker bumper 851662 afdekking 851650 bescherming lh waterkoeler 2B010474 rh waterkoelerbescherming AP8152339 schroef AP8102375 clipmoeren (m5) AP8152246 schroef AP8121032 afstandshouder AP8121795 afstandshouder 843213 afstandshouder AP8150537 schroef (m6x12) AP8150380 wasmachine AP8150459 zeskantschroef m6x90 (m6x90) AP8152299 moer AP8123934 afstandsstuk (rubber) AP8134419 brandstoftank bus AP8150014 wasmachine 856267 rechts deksel, zwart centraal lichaam

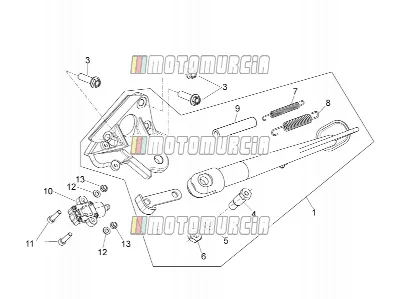

centrale standaard Aprilia centrale standaard 854908 zijstandaard 851550 zijdelingse standplaat AP8152288 schroef AP8121994 boutstandaard AP8150292 wasmachine AP8152001 moer AP8121014 spoel trekveer AP8121015 zijdelingse standaard externe veer AP8102524 veerbescherming staan AP81278565 schakelaar, zijstandaard AP8150050 schroef (m5x16) AP8150177 wasmachine AP8150311 lage zelfborgende moer centrale standaard
dashboard Aprilia dashboard 896370 gösterge paneli 854592 stopcontact ondersteuning AP8144662 afstandsstuk (rubber) AP8150382 wasmachine AP8150509 schroef 851636 dashboardafdekking 853212 schroef (spec) AP8150137 schroef AP8220370 demper AP8121725 afstandshouder AP8152299 moer dashboard

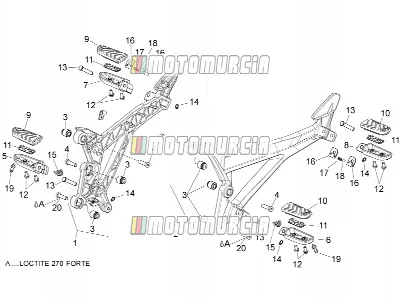

voetsteunen Aprilia voetsteunen 854906 rh voetsteunsteun, grijs 854907 linker voetsteunsteun, grijs 853215 silentblock AP8152187 schroef 2B006170 voetsteun rechts 2B006169 voetsteun links 2B010340 voetsteun rechtsachter AP8145009 voetsteun linksachter GU32443210 voetsteunrubber GU32443211 voetsteunrubber GU32441210 bord AP8152277 schroef (6x12) AP8121567 pin AP8152409 aanslagring AP8221277 terugstelveer van de voetsteun AP8134451 voetsteunplaat AP8121133 lente AP8110110 bal d.7 AP8121134 voetsteunpen 890724 schroefdraadpen voetsteunen

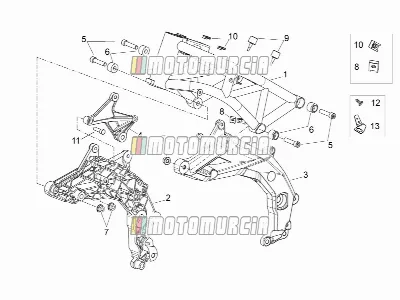

kader I Aprilia kader I 89449300XEB voorframe, grijs 89449300XG2 voorframe, goud 851536 rechter flankframe, goud 851537 linker zijpaneel, s.grijs 85153700XEB linker flankframe, grijs 851541 schokdemper plaat 852165 schroef 853037 struik 271740 moer 575268 clipmoeren (m8) AP8144030 stand end stop 254485 clipmoeren (m6) AP8150195 schroef (m10x30) AP8150413 schroef 856668 bord kader I

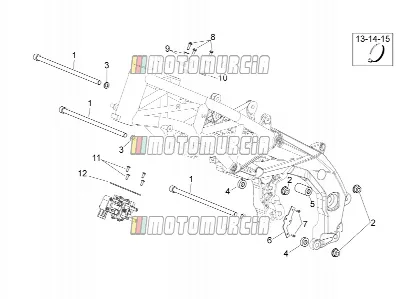

kader II Aprilia kader II 851784 motor pin 271740 moer AP8150101 wasmachine 853036 afstandshouder 853035 afstandshouder 854942 bord AP8152043 schroef AP8150044 schroef AP8221023 afstandshouder AP8120030 rubberen afstandhouder AP8150509 schroef 853213 onderhoud AP8120422 zwarte slang 2,5x99 AP8120657 slangklem 4,5x280 AP8102386 klem kader II

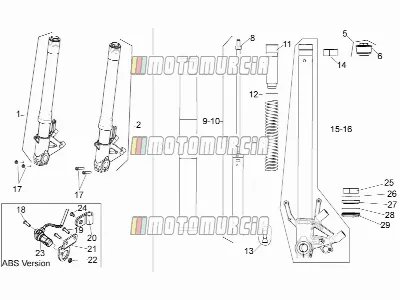

voorvork ii Aprilia voorvork ii 898070 rh naaf cpl. 898071 links naaf cpl. 898513 huls 898514 lente 898515 hulsplug cpl. 897335 o-ring 898522 seeger 898516 moer 898518 linker plunjer, compleet 898519 rh plunjer, compleet 898517 voorgespannen buis 897336 wasmachine 898794 verstelstang 897341 veergeleiding 898520 naaf+lh vorkpoot 898521 naaf + rechter vorkpoot AP8152290 schroef AP8152273 schroef AP8150298 schroef 859777 leiding 856557 voorplaat AP8152306 moer 1D003747 abs voorsensor AP8201749 schroef 897342 struik 897343 wasmachine 897344 vork oliekeerring 897339 seeger 897337 stofomslag voorvork ii
voorste carrosserie - voorspatbord Aprilia voorste carrosserie - voorspatbord 86054000XR4 voorspatbord (rood) 86054000XR5 voorspatbord (rood) 86054000XG3 voorspatbord 86054000XA1 voorspatbord (oranje) 86054000XN7 voorspatbord 86054000XN2 voorspatbord 86054000EE voorspatbord 86054000XB1 voorspatbord 86054000XD1 voorspatbord 85166600XE9 voorspatbord achterzijde grijs 85166600XN3 voorspatbord achterzijde zwart AP8152339 schroef AP8102375 clipmoeren (m5) AP8150376 sluitring (veer) voorste carrosserie - voorspatbord
remklauw voor Aprilia remklauw voor 851724 remklauw linksvoor AP8133841 remklauw voor, goud AP8133943 remblokken AP8133944 remveer AP8133945 ontluchtingsset AP8152414 schroef AP8113004 sluitring pakking remklauw voor

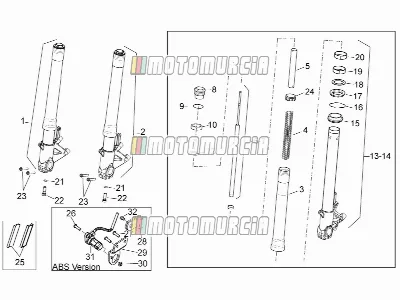

voorvork Aprilia voorvork 859982 rh naaf cpl. 859983 links naaf cpl. 856029 huls 856030 lente 856549 voorgespannen buis 856245 rh plunjer, compleet 856032 linker plunjer, compleet 856033 hulsplug cpl. 856034 o-ring 856035 rubberen ring 856036 moer 856037 aanslagring 856038 naaf + rechter vorkpoot 856039 naaf+lh vorkpoot 856040 vork stofafdichting 856041 borgring 856042 vork oliekeerring 856043 ring 856044 veergeleiding 856045 struik 856046 ring pakking(en) 856047 schroef m10x1,5 AP8152290 schroef 856317 lente centreren GU05781630 reflector, oranje AP8152273 schroef AP8150298 schroef 859777 leiding 856557 voorplaat AP8152306 moer 1D003747 abs voorsensor AP8201749 schroef voorvork

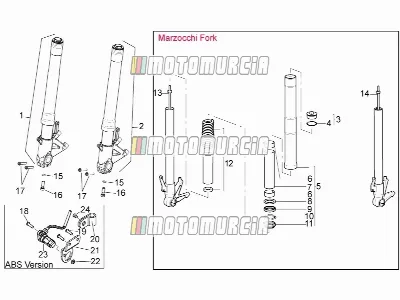

voorvork iii Aprilia voorvork iii 897528 rh naaf cpl. 897529 links naaf cpl. 897984 hulsplug cpl. 897985 o-ring 897986 mouw d43 897987 struik 897988 leiding 897989 ring AP8163133 vork oliekeerring AP8163134 seeger 897990 stofomslag 897991 verenset + voorspanningsbuis 897992 naaf + rechter vorkpoot 897993 naaf+lh vorkpoot 856046 ring pakking(en) 856047 schroef m10x1,5 AP8152290 schroef AP8152273 schroef AP8150298 schroef 859777 leiding 856557 voorplaat AP8152306 moer 1D003747 abs voorsensor AP8201749 schroef voorvork iii
voorste hoofdcilinder Aprilia voorste hoofdcilinder 859781 hydraulische rempomp 896384 hydraulische rempomp (d15,87) 2B006871 remhendel 896336 afdekking 856050 u-bout 852416 remslang 859782 remslang AP8113003 oliepijpschroef AP8113004 sluitring pakking 642032 remlichtschakelaar AP8220135 rubberen afstandhouder 858423 diafragma voorste hoofdcilinder

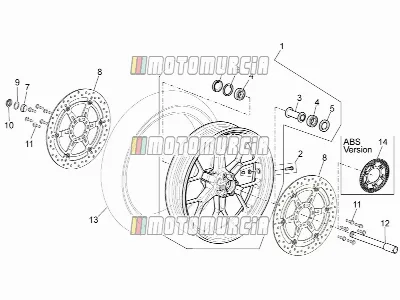

voorwiel Aprilia voorwiel 854791 compleet voorwiel 3,5"x17" AP8101744 bandafsluiter zonder binnenband AP8128169 interne afstandhouder AP8125777 handelswijze AP8125773 pakkingring 30x47x7 AP8125779 seeger AP8125728 rh whe.ou.spacer voor AP8133781 remschijf 897358 remschijf AP8152323 wasmachine AP8152335 wielas moer AP8152286 schroef 85263R voorwielas voor 85198R voorband 120/70-zr17" AP8128189 fonische wiel voorwiel

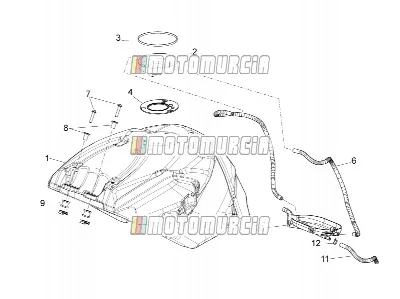

brandstoftank Aprilia brandstoftank 895482 brandstoftank 858571 brandstoftank AP8102676 vlotterkamer AP8120893 dop afdichting AP8144351 brandstoftankpakking 854809 ontluchtingsleiding 854810 ontluchtingsleiding AP8152281 schroef AP8121421 afstandshouder AP8144328 afstandsstuk (rubber) 854982 brandstof glazen beker 860069 brandstof glazen beker 890498 olieontluchtingsleiding d6x11 AP8102378 klem brandstoftank
brandstofdampterugwinningssysteem Aprilia brandstofdampterugwinningssysteem AP8102678 brandstoffilter 890499 brandstofleiding 8x13 254485 clipmoeren (m6) AP8221023 afstandshouder 856062 pijp sae 30 d.11,11x4,8 856063 pijp sae 30 d.12,7x6,35 AP8102719 klem 598839 schroef AP8144276 verbinding AP8104614 drukventiel AP8102764 klem AP8120446 klem AP8102815 plug haak AP8152055 schroef (m8x12) AP8102688 klem 858576 onderhoud AP8152282 schroef AP8152280 schroef AP8102520 klem AP8220546 relaisrubber 890721 bedradingsclip brandstofdampterugwinningssysteem

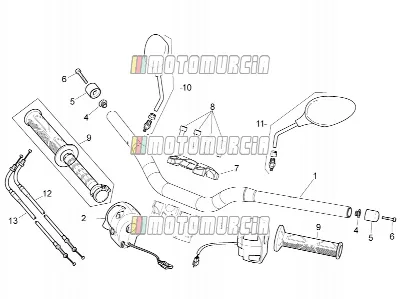

stuur - bedieningselementen Aprilia stuur - bedieningselementen 851626 conisch stuur 890852 buisvormig stuur 893622 rechter lichtselector 896107 linker lichtschakelaar AP8121520 anti-vib.gewicht achteraan AP8104509 gewicht stuur AP8152003 schroef 851901 bovenste u-bout 851628 bovenste u-bout AP8152486 schroef (m8x25 inox) AP8118619 gashendel AP8104921 + spiegel rechts AP8104922 spiegel links 85173R gaskabel (opening) 85174R gaskabel (sluitend) stuur - bedieningselementen
hardwarekit voor slot Aprilia hardwarekit voor slot 2B004342 hardwarekit voor slot B044454 brandstofvulopeningdop 860127 hoofdschakelaar - stuurvergrendeling AP8104919 zadelvergrendeling AP8102913 pass.zadel verbindingsplaat 8516805 slot kabel AP8150351 breekklinknagel m8x40 149104 schroef AP8121773 afstandsstuk * AP8152280 schroef AP8152299 moer AP8150454 schroef (m5x16) AP8150453 schroef (m5x30) AP8152298 schroef AP8102375 clipmoeren (m5) B044413 blanco sleutel hardwarekit voor slot

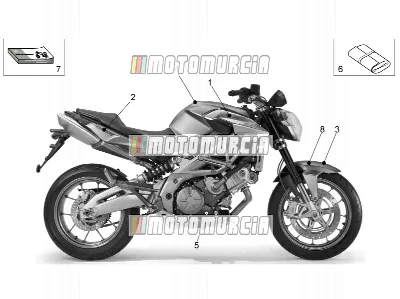

platenset-sticker-op.handboeken Aprilia platenset-sticker-op.handboeken 893093 rechts-links kanaalsticker aprilia 854903 luchtkanaal, sticker aprilia 893096 sticker achterkuip shiver 750 (achter, shiver 750) 893095 sticker achterkuip shiver 750 (achter, shiver 750) 893097 sticker achterkuip shiver 750 (achter, shiver 750) 893094 sticker achterkuip shiver 750 (achter, shiver 750) 854904 sticker achterkuip shiver 750 (achter, shiver 750) 856097 sticker voorspatbord aprilia 854905 sticker voorspatbord aprilia 856004 sticker "wereldkampioen" 860770 sticker "wereldkampioen 31" 895839 sticker "agip" (eni) 851678 gereedschapsset 854040 bedieningshandleiding j-uk 854028 operatorhandboek uk-nl-gr-dk-sf-f 858573 werkplaatsindustrie 854027 bedieningshandleiding i-d-f-e 893102 voorspatbord sticker abs platenset-sticker-op.handboeken

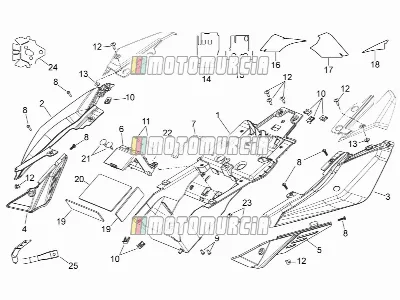

achterlichaam I Aprilia achterlichaam I 851672 zadelkamer 85166700XD1 rechter achterkuip, blauw 85166700EE rechter achterkuip, grijs 85166700XB1 rechter achterkuip, wit 85166700XN2 rechter achterkuip, zwart 85166700XN6 rechter achterkuip, zwart 85166700XA1 rechter achterkuip, oranje 85166800XB1 linker achterkuip, wit 85166800XA1 linker achterkuip, oranje 85166800XD1 linker achterkuip, blauw 85166800EE linker achterkuip, grijs 85166800XN2 linker achterkuip, zwart 85166800XN6 linker achterkuip, zwart 851670 rechter zijpaneel 851669 linker zijpaneel 851656 batterijdeksel AP8120177 elastisch AP8152329 schroef AP8152273 schroef AP8102375 clipmoeren (m5) 833520 moer 2B014101 schroef AP8121032 afstandshouder 851676 hitte bescherming 854983 hitte bescherming 853419 hitte bescherming 853420 hitte bescherming 854986 hitte bescherming AP8144552 lat.batterijsteunrubber AP8144553 ondersteunen rubberen deel AP8120001 rubberen afstandhouder AP8150158 sluitring (4,3x9x0,8) AP8102381 klem m4 (m4) 859883 hitte bescherming 859884 steun pijp achterlichaam I

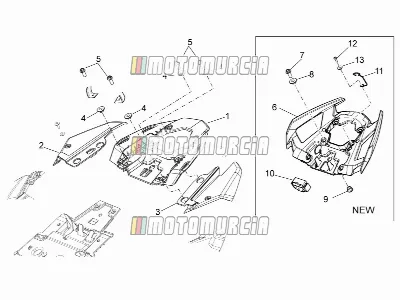

achterlichaam ii Aprilia achterlichaam ii 858074 achterste handgreep 85167300XE4 rh zijhandgreep zilverkleurig 851674 linker zijhandgreep AP8121716 afstandshouder AP8152287 schroef 858074 achterste handgreep AP8152288 schroef AP8120508 afstandshouder 858505 afstandshouder 858212 rubberen zekeringkast AP8221206 haak voor helmhouder AP8150413 schroef AP8221129 afstandshouder achterlichaam ii

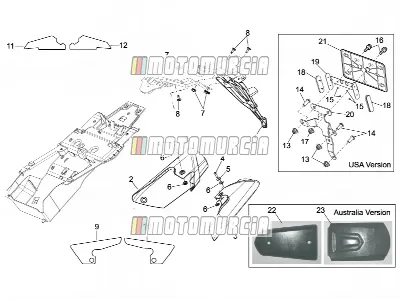

achterlichaam iii Aprilia achterlichaam iii 860403 kenteken 85159300XEM rh geluiddemperdeksel 85159400XEM linker demperdeksel AP8224470 schroef AP8221341 10 - afstandhouder AP8221340 10 - afstandhouder AP8102375 clipmoeren (m5) AP8152339 schroef 854968 hitte bescherming 854969 hitte bescherming 853421 hitte bescherming 853422 hitte bescherming AP8152299 moer AP8152246 schroef AP8150204 moer AP8152342 schroef AP8150430 moer AP8124718 achterreflector, rood AP8134677 reflectorsteun 855071 onderhoud AP8149034 kentekenplaatsteun 890656 bewaker 890655 bewaker achterlichaam iii

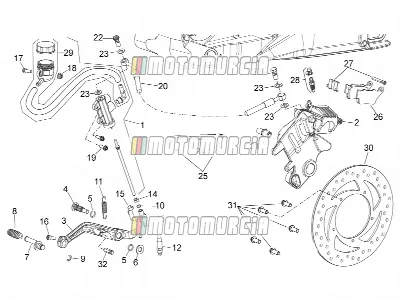

achterremsysteem Aprilia achterremsysteem 895060 hydraulische rempomp 859784 rem m.cil.,. met reservoir 897112 achterremklauw achter 851615 rempedaal 884033 schroef (hendel / rem) AP8144007 o-ring (11,11x1,78) AP8150020 wasmachine AP8121221 hendel pin AP8120912 hendelrubber AP8150462 seeger AP8120178 o-ring AP8121927 veer achterremhendel AP8112996 remlichtschakelaar AP8101968 vork AP8150026 moer AP8201301 schakelvorkclips AP8150137 schroef 598839 schroef AP8152299 moer AP8152279 schroef 852494 remslang 898486 rem supp. plaat speld AP8113003 oliepijpschroef AP8113004 sluitring pakking 1D003747 abs voorsensor 854893 bescherming van de remslang AP8152339 schroef AP8152273 schroef 897119 remblokken 856052 pinnen + remklauwveren AP8213574 ontluchter 856053 olietank AP8133789 remschijf 859714 remschijf (abs) AP8152286 schroef GU56777300 veerbevestigingspen achterremsysteem

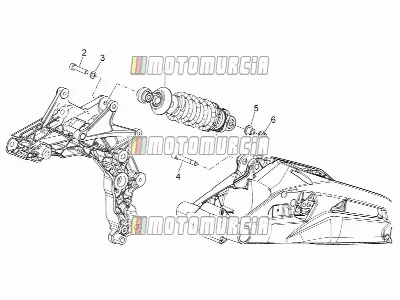

schokdemper achter Aprilia schokdemper achter 860169 schokbreker AP8150329 schroef AP8152176 wasmachine AP8152411 schroef (m10x59) AP8121155 t bus * AP8152301 moer schokdemper achter

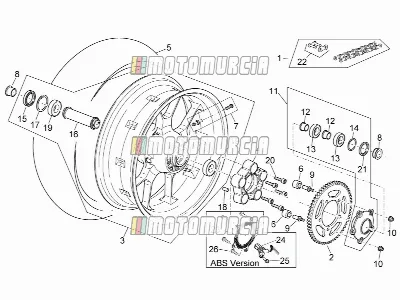

achterwiel Aprilia achterwiel 859752 ketting cpl conn.link CM221709 kettingblad z=44 al 860602 achterwiel 6 "x17" 854793 houder voor veeraandrijving achterwiel 85199R achterband 180/55-zr17" B043317 flexibele koppelingsrubber AP8101744 bandafsluiter zonder binnenband AP8121225 afstandsstuk (achterwiel) B045033 tandwiel schroef AP8150436 moer AP8125730 kroonhouder cpl. AP8125732 afstandsstuk voor veeraandrijving AP8110081 lager 30x55x13 AP8121212 seeger AP8125786 pakkingring 38x52x7 AP8128170 interne afstandhouder AP8125788 seeger AP8150463 speld 10x20 AP8106806 lager 6205-2rs1 25x52x15 AP8150195 schroef (m10x30) AP8121213 oliekeerring 859754 eindschalm 890961 fonische wiel 1D003747 abs voorsensor AP8152273 schroef AP8201749 schroef achterwiel
zadel Aprilia zadel 86027900NA zadel, zwart (twee p) AP8220349 rubberen afstandhouder AP8126701 zadelrubber 858213 afdekking zadel

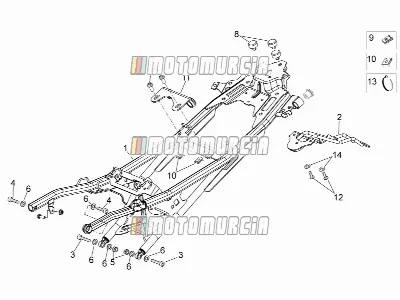

zadel ondersteuning Aprilia zadel ondersteuning 851538 zadeloplegging 851686 steun voor kentekenplaathouder 149104 schroef AP8150107 schroef (rechtse draad) AP8152350 moer AP8150017 wasmachine AP8152286 schroef AP8220349 rubberen afstandhouder AP8102375 clipmoeren (m5) 575268 clipmoeren (m8) 851789 uitlaatpijpsteunklem AP8152117 schroef AP8120657 slangklem 4,5x280 AP8150179 wasmachine zadel ondersteuning

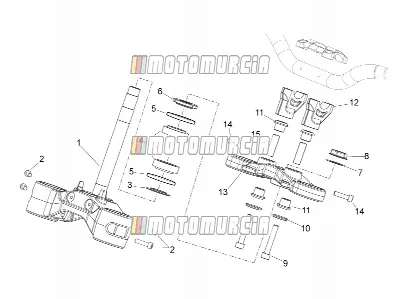

sturen Aprilia sturen CM222601 onderste vorkplaat AP8121307 wasmachine AP8110106 stuurlager AP8144146 pakking ring AP8163500 ringmoer AP8152442 10 - sluitring voor stemplug 853470 stop AP8150049 schroef AP8123721 wasmachine AP8144222 afstandsstuk (rubber) 852493 onderste u-bout 898267 onderste u-bout CM222101 bovenplaat AP8150540 schroef 854827 afstandsstuk (10,1x14,1x38) sturen
zwenkarm Aprilia zwenkarm 85178200XE3 zwenkarm, grijs AP8110078 naaldlager AP8110079 handelswijze AP8121570 interne afstandhouder AP8144006 pakking AP8121204 seeger AP8144048 o-ring AP8144005 pakking AP8146520 achterste zwenkarmpen AP8121200 afstelbus AP8121203 achterste binnenzwenkarm draaibus AP8121201 ringmoer van de zwenkarm AP8125763 moer AP8125687 wasmachine AP8144443 linker kettinggeleidingsplaat AP8144444 rechter kettinggeleidingsplaat AP8152305 kettingspanningen.stelschroef 2B004511 moer AP8121890 afstandshouder AP8150468 schroef 851556 kettinggeleidingsplaat AP8152174 schroef AP8234020 beker voor schoen 851557 kettingkast B045422 achterwielas achter AP8152323 wasmachine AP8152324 moer (m25x1,5) 854817 glijdend blok AP8152267 schroef zwenkarm
Amerikaanse stickers Aprilia Amerikaanse stickers AP8267395 batterij sticker AP8257794 batterij sticker 894903 koolstoffiltersticker 858575 koolstoffiltersticker 890746 koolstoffiltersticker 890744 sticker voor geluidsemissie 858585 sticker voor geluidsemissie 894905 sticker voor geluidsemissie 858586 emissiecontrolesticker 894904 emissiecontrolesticker 890745 emissiecontrolesticker 897861 bandenspanning sticker 858588 sticker "waarschuwing" AP8157100 sticker schokdemper AP8257755 sticker voor vloeistofkoeling AP8257609 spiegel sticker AP8257742 waarschuwingssticker voor sleutels 893690 sticker zadelpositie Amerikaanse stickers

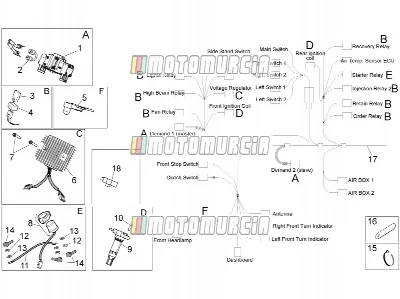

elektrisch systeem I Aprilia elektrisch systeem I B044414 vraagsensor 854811 afstandsstuk (rubber) AP8224462 relais - starter AP8220283 rubberen afstandhouder * AP8124936 lucht temp. sensor 58189R spanningsregelaar. AP8152281 schroef AP81129276 relais - starter 640695 ontstekingsspoel 598839 schroef 851630 relais-starter motorkabel AP8150026 moer 658830 sluitring (veer) 581061 kapje AP8120416 zwarte slang 180x4,5 AP8104606 10 - klem 859791 kabelboom 851633 kabelboom 896897 weerstand module elektrisch systeem I

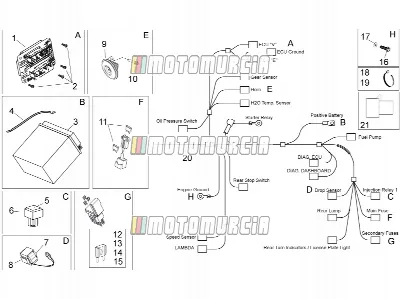

elektrisch systeem ii Aprilia elektrisch systeem ii 641198 ecu - motorregeleenheid AP8152329 schroef 1R000319 batterij 638733 batterij 851632 aarde kabel 895481 injectierelais 12v-40w AP8220546 relaisrubber 584509 valsensor AP8144046 rubberen sensorsteun 854830 claxon AP8152280 schroef CM225730 zekering 30a 292507 zekering (10a) 977772 zekering (15a) AP8176100 samensmelten AP8127346 zekering (3a) AP8152277 schroef (6x12) 658830 sluitring (veer) AP8102386 klem AP8120422 zwarte slang 2,5x99 851633 kabelboom 859791 kabelboom 582928 plug connect diagnose ecu elektrisch systeem ii

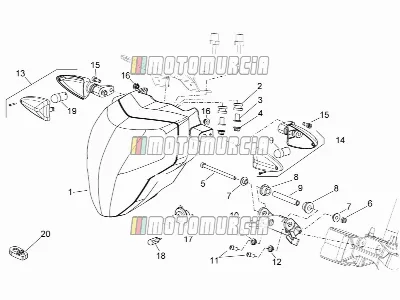

koplampen Aprilia koplampen 851637 koplamp AP8220370 demper AP8121725 afstandshouder 478171 schroef AP8152299 moer AP8221349 afstandshouder AP8220192 rubberen afstandhouder * AP8134419 brandstoftank bus 851592 ondersteuningsklem AP8152108 schroef AP8221129 afstandshouder 854555 omdraai-indicator 854556 omdraai-indicator AP8152268 schroef AP8152306 moer 294353 lamp (h7 55w 12v) 2920225 lamp (12v 5w t10) AP8127489 lamp (12v 10w ba15s) 890094 afstandshouder koplampen
brandstofpomp Aprilia brandstofpomp 854638 brandstofpomp AP8150451 moer AP8134167 remslanghanger GU01107490 pakking GU01106090 brandstoffilter 875995 brandstofslang (levering) 898468 brandstofmeter AP8150382 wasmachine brandstofpomp
houder Aprilia houder 893756 houder 860628 afstandshouder 860629 afstandshouder 860667 afstandshouder AP8224470 schroef 859793 pijler AP8152280 schroef 254485 clipmoeren (m6) AP8152279 schroef AP8152282 schroef AP8152277 schroef (6x12) AP8152299 moer AP8150015 wasmachine 859789 bord AP8121795 afstandshouder AP8112600 rubberen afstandhouder AP8120030 rubberen afstandhouder AP8221007 afstandshouder houder

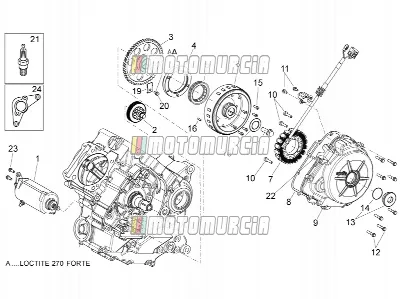

ontstekingseenheid Aprilia ontstekingseenheid 82697R startmotor 878384 koppelbegrenzer 82953R startmotor tandwiel 82964R sprag koppelingshuis 830389 koppeling, enkele reis 640169 rotor compl. 640168 stator B017756 pakking - generatordeksel 872437 ontstekingsdeksel 597564 schroef 1A003109 schroef 872421 schroef 8716755 afdekking 974219 pakking B013207 schroef (m6x18) 000267 schijfspie 848341 schroef B015563 schroef met flens m14x1,5 871494 wasmachine 825725 wasmachine 848845 bord 878872 schroef 829981 bougie (cr7ekb) 277916 paspin 872432 schroef 849923 onderhoud ontstekingseenheid

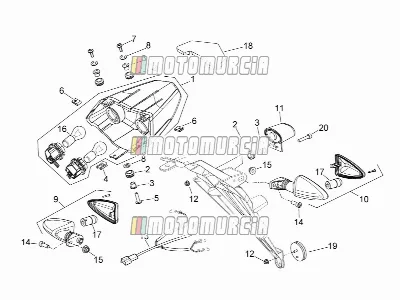

achterlichten Aprilia achterlichten 851638 achterlicht assy. AP8112600 rubberen afstandhouder AP8121795 afstandshouder AP8102375 clipmoeren (m5) AP8152270 schroef AP8152298 schroef AP8150382 wasmachine AP8127803 richtingaanwijzer rechtsvoor/linksachter AP8127804 richtingaanwijzer rechtsvoor/linksachter 85256R lamp assy, nummerplaat AP8152306 moer 859812 achterlicht bedrading harn. AP8150137 schroef AP8152299 moer 129953 lamp (12v 21/5w) AP8127489 lamp (12v 10w ba15s) 856087 trillingsdempend rubber AP8224164 achterreflector, rood AP8150350 schroef (m5x25) achterlichten
