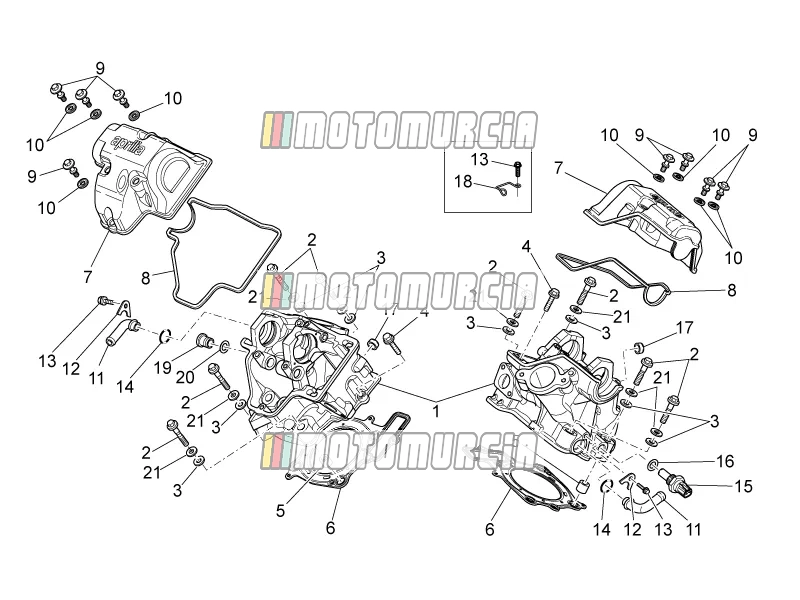

Exploded view — Cilinderkop

Producten

1 Cilinderkop AP9150317 Niet meer leverbaar

• AP9150317 Cilinderkop Benodigd aantal: 2
  Niet meer leverbaar

2 Schroef met flens m10x58,5 855487 Niet meer leverbaar

• 855487 Schroef met flens m10x58,5 Benodigd aantal: 8
  Niet meer leverbaar

3 Wasmachine AP9150113 Niet meer leverbaar

• AP9150113 Wasmachine Benodigd aantal: 8
  Niet meer leverbaar

4 Schroef Op voorraad AP8152280

•

  Bout met Flens M6x25 Piaggio Group · AP8152280 · Benodigd aantal: 2 Op voorraad

  € 2,77

  In winkelwagen

5 Struik Op voorraad AP9150114

•

  Pasbout Piaggio Group · AP9150114 · Benodigd aantal: 4 Op voorraad

  € 17,12

  In winkelwagen

6 Flenspakking 855034 Niet meer leverbaar

• 855034 Flenspakking Benodigd aantal: 2
  Niet meer leverbaar
•

  Cilinderkoppakking Piaggio Group · 855035 · Benodigd aantal: 2 Op voorraad

  € 38,04

  In winkelwagen

7 Hoofdbedekking AP9150009 Niet meer leverbaar

• AP9150009 Hoofdbedekking Benodigd aantal: 2
  Niet meer leverbaar

8 Pakking - kopdeksel Op voorraad AP9150010

•

  Klepdekselafdichting Piaggio Group · AP9150010 · Benodigd aantal: 2 Op voorraad

  € 7,74

  In winkelwagen

9 Schroef (spec) Op voorraad AP9150111

•

  Bout Piaggio Group · AP9150111 · Benodigd aantal: 8 Op voorraad

  € 22,38

  In winkelwagen

10 Pakking Op voorraad AP9150110

•

  Afdichtring Piaggio Group · AP9150110 · Benodigd aantal: 8 Op voorraad

  € 9,80

  In winkelwagen

11 Verbinding AP9150120 Niet meer leverbaar

• AP9150120 Verbinding Benodigd aantal: 2
  Niet meer leverbaar

12 Bord Backorder AP9150121

•

  Plaatje Piaggio Group · AP9150121 · Benodigd aantal: 2 Backorder

  € 6,76

  In winkelwagen

13 Schroef (6x12) Op voorraad AP8152277

•

  Bout met Flens M6x12 Piaggio Group · AP8152277 · Benodigd aantal: 3 Op voorraad

  € 2,18

  In winkelwagen

14 O-ring 3056 Op voorraad AP9150469

•

  O-ring 13,95x2,62 mm Piaggio Group · AP9150469 · Benodigd aantal: 2 Op voorraad

  € 6,20

  In winkelwagen

15 Temperatuur. voeler water Op voorraad AP9150181

•

  Temperatuursensor water Piaggio Group · AP9150181 Op voorraad

  € 62,23

  In winkelwagen

16 Sluitring pakking (d12x18x1,5) AP9150349 Niet meer leverbaar

• AP9150349 Sluitring pakking (d12x18x1,5)
  Niet meer leverbaar

17 Deksel d20 Op voorraad AP9150312

•

  Deksel Piaggio Group · AP9150312 · Benodigd aantal: 2 Op voorraad

  € 4,14

  In winkelwagen

18 Kabelgeleider Op voorraad AP8121856

•

  Kabelgeleiding Piaggio Group · AP8121856 Op voorraad

  € 14,90

  In winkelwagen

19 Olie aftapplug Op voorraad AP9150174

•

  Olieafvoerbout Piaggio Group · AP9150174 Op voorraad

  € 8,91

  In winkelwagen

21 Veerring Op voorraad 260467

•

  Sluitring Piaggio Group · 260467 · Benodigd aantal: 8 Op voorraad

  € 1,69

  In winkelwagen
