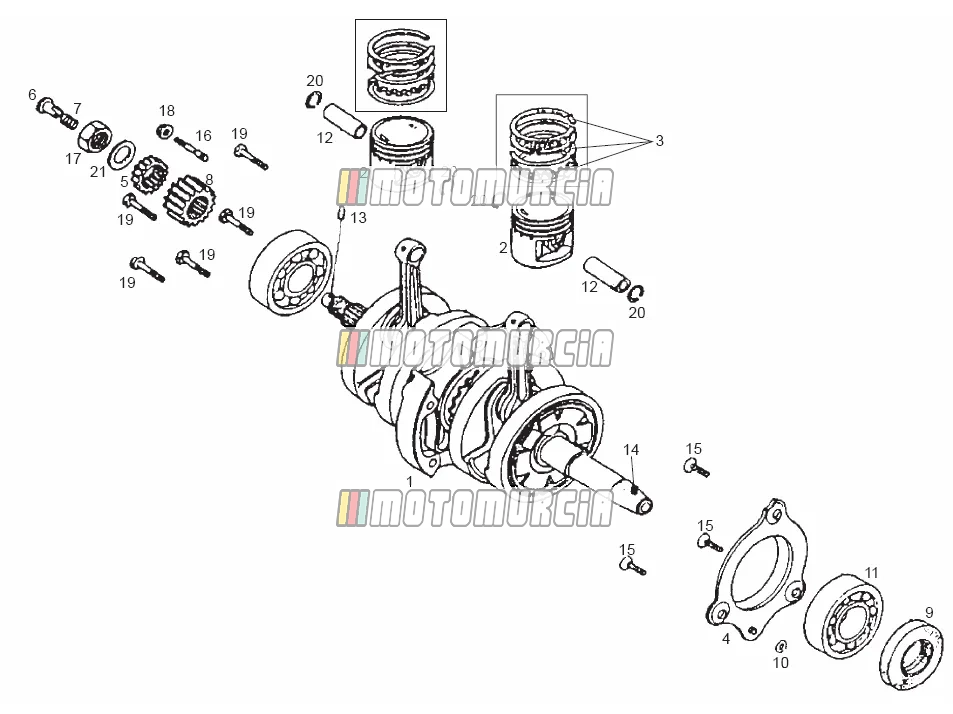

Exploded view — Aandrijfas

Producten

1 Krukas 00Q25001010 Niet meer leverbaar

• 00Q25001010 Krukas
  Niet meer leverbaar

2 Zuiger 00Q25001011 Niet meer leverbaar

• 00Q25001011 Zuiger
  Niet meer leverbaar

3 Zuigerveer set 00Q25001012 Niet meer leverbaar

• 00Q25001012 Zuigerveer set
  Niet meer leverbaar

4 Olieplaat, ontluchter 00Q25001020 Niet meer leverbaar

• 00Q25001020 Olieplaat, ontluchter
  Niet meer leverbaar

5 Oliepomp aandrijfwiel 20t 00Q25001024 Niet meer leverbaar

• 00Q25001024 Oliepomp aandrijfwiel 20t
  Niet meer leverbaar

6 Via olie 00Q25001032 Niet meer leverbaar

• 00Q25001032 Via olie
  Niet meer leverbaar

7 Lente, olie door 00Q25001033 Niet meer leverbaar

• 00Q25001033 Lente, olie door
  Niet meer leverbaar

8 Tandwiel, primaire aandrijving 19t 00Q25001094 Niet meer leverbaar

• 00Q25001094 Tandwiel, primaire aandrijving 19t
  Niet meer leverbaar

9 Oliekeerring 00Q25001348 Niet meer leverbaar

• 00Q25001348 Oliekeerring
  Niet meer leverbaar

10 O-Ring 00Q25001361 Niet meer leverbaar

• 00Q25001361 O-Ring
  Niet meer leverbaar

11 Lager, radiale kogel 6305 00Q25001373 Niet meer leverbaar

• 00Q25001373 Lager, radiale kogel 6305
  Niet meer leverbaar

12 Zuigerpen 00Q25001380 Niet meer leverbaar

• 00Q25001380 Zuigerpen
  Niet meer leverbaar

13 Stift, plug 2*13,8 00Q25001396 Niet meer leverbaar

• 00Q25001396 Stift, plug 2*13,8
  Niet meer leverbaar

14 Pen, plug 4*3,7 00Q25001398 Niet meer leverbaar

• 00Q25001398 Pen, plug 4*3,7
  Niet meer leverbaar

15 Schroef 00Q25001421 Niet meer leverbaar

• 00Q25001421 Schroef
  Niet meer leverbaar

16 Bout, buitenaardse diameter m7/m6*33 00Q25001430 Niet meer leverbaar

• 00Q25001430 Bout, buitenaardse diameter m7/m6*33
  Niet meer leverbaar

17 Moer 00Q25001443 Niet meer leverbaar

• 00Q25001443 Moer
  Niet meer leverbaar

18 Moer 00Q25001456 Niet meer leverbaar

• 00Q25001456 Moer
  Niet meer leverbaar

19 Bout, flens 8*32 00Q25001515 Niet meer leverbaar

• 00Q25001515 Bout, flens 8*32
  Niet meer leverbaar

20 Borgring, zuigerpen 00Q25001526 Niet meer leverbaar

• 00Q25001526 Borgring, zuigerpen
  Niet meer leverbaar

21 Sluitring, conische veer 16*23,9 00Q25001561 Niet meer leverbaar

• 00Q25001561 Sluitring, conische veer 16*23,9
  Niet meer leverbaar
