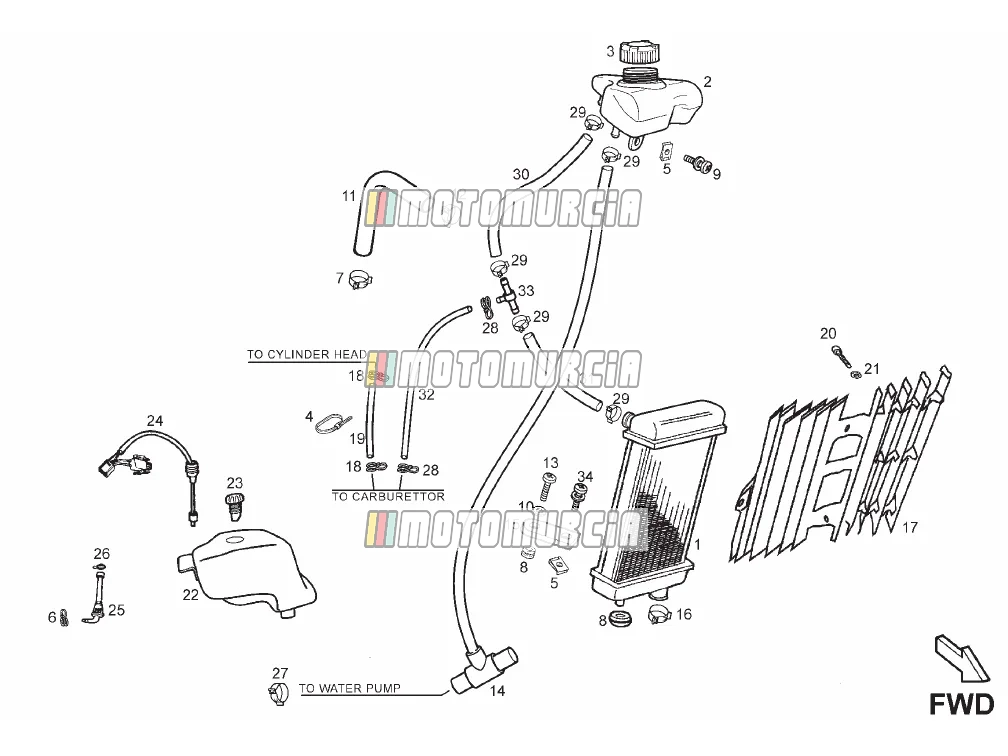

Exploded view — Koelsysteem

‹ Terug naar model

Derbi Senda SM 50 DRD Racing Ltd Edition 2007

Producten

Positie: 1 2 3 4 5 6 7 8 9 10 11 13 14 15 16 17 19 20 21 22 23 24 25 26 28 29 30 31 32 33 34

1 Radiator - waterkoeler Beschikbaar 86193R

Radiateur Piaggio Group · 86193R Beschikbaar · Verzonden in 3–5 werkdagen

€ 308,24

2 Expansievat Beschikbaar 00H03810501

- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Koelmiddeltank Piaggio Group · 00H03810501 Beschikbaar · Verzonden in 3–5 werkdagen

€ 49,72

3 Tankdop Beschikbaar 00H03802472

Tankdop Piaggio Group · 00H03802472 Beschikbaar · Verzonden in 3–5 werkdagen

€ 36,86

4 Slang klem Beschikbaar 00D00900531

- Tot framenr. 9H433717
- Bouwjaar: 2011
- Land: Denemarken
- Land: Oostenrijk
Klem Piaggio Group · 00D00900531 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,65

5 Clipmoeren (m6) Beschikbaar 254485

- Bouwjaar: 2012
- Bouwjaar: 2013
Plaatmoer Piaggio Group · 254485 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,04

6 Klem Beschikbaar 00F03710131

- Bouwjaar: 2011
Klemveer Piaggio Group · 00F03710131 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

7 Klem Beschikbaar 00H03802751

Klem Piaggio Group · 00H03802751 Beschikbaar · Verzonden in 3–5 werkdagen

€ 4,27

8 Demper Beschikbaar 00008915020

Trillingsdemper Piaggio Group · 00008915020 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,49

9 Schroef Beschikbaar 00H05900021

- Bouwjaar: 2011
Bout M6 Piaggio Group · 00H05900021 Beschikbaar · Verzonden in 3–5 werkdagen

€ 5,60

10 Koffiebeker Beschikbaar 00D01500552

- Bouwjaar: 2011
Sluitring Piaggio Group · 00D01500552 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,29

11 Waterslang 00H03808021 Niet meer leverbaar

00H03808021 Waterslang
- Bouwjaar: 2006
- Bouwjaar: 2008
Niet meer leverbaar

13 Schroef Beschikbaar 00092061214

Bout M6 Piaggio Group · 00092061214 Beschikbaar · Verzonden in 3–5 werkdagen

€ 5,60

14 Waterslang (radiatorpomp) Beschikbaar 2B004389

Koelslang Piaggio Group · 2B004389 Beschikbaar · Verzonden in 3–5 werkdagen

€ 101,93

15 Beugel Beschikbaar 00G02200692

Houder Piaggio Group · 00G02200692 Beschikbaar · Verzonden in 3–5 werkdagen

€ 4,49

16 Klem Backorder 00H03801751

- Bouwjaar: 2011
- Land: Denemarken
- Land: Oostenrijk
Slangklem Piaggio Group · 00H03801751 Backorder · Verzonden in 2–4 weken

€ 8,22

17 Grille Beschikbaar 2B005365

Radiatorgrille Piaggio Group · 2B005365 Beschikbaar · Verzonden in 3–5 werkdagen

€ 45,11

19 Waterslang Beschikbaar 00H03801961

- Land: Denemarken
- Land: Oostenrijk
Pijp Piaggio Group · 00H03801961 Beschikbaar · Verzonden in 3–5 werkdagen

€ 8,57

20 Schroef Beschikbaar 00011141300

- Met gat van 4 mm in frame
- Bouwjaar: 2011
Bout 4,8x13 mm Piaggio Group · 00011141300 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

21 Onderlegring Beschikbaar 847181

- Bouwjaar: 2011
Sluitring Piaggio Group · 847181 Beschikbaar · Verzonden in 3–5 werkdagen

€ 21,21

22 Olietank Beschikbaar 00H03704081

Oliereservoir Piaggio Group · 00H03704081 Beschikbaar · Verzonden in 3–5 werkdagen

€ 50,15

23 Olievuldop Beschikbaar 00F03710241

Deksel oliereservoir Piaggio Group · 00F03710241 Beschikbaar · Verzonden in 3–5 werkdagen

€ 15,75

24 Olieniveausensor Backorder 867531

- Bouwjaar: 2012
- Bouwjaar: 2013
Sonde oliepeil Piaggio Group · 867531 Backorder · Verzonden in 2–4 weken

€ 43,57

25 Oliefilter Beschikbaar AP8104071

- Homologatie Euro 2
- Bouwjaar: 2012
- Bouwjaar: 2013
- Land: Verenigde Staten van Amerika
Aansluiting, met filter Piaggio Group · AP8104071 Beschikbaar · Verzonden in 3–5 werkdagen

€ 27,95

26 Klem Beschikbaar 00G00400501

- Bouwjaar: 2011
Slangklem Piaggio Group · 00G00400501 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,18

28 Klem Beschikbaar 00H00400501

- Vanaf framenr. 7H359741
- Bouwjaar: 2011
- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Klem 7,8-8,3 mm Piaggio Group · 00H00400501 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

29 Klem Beschikbaar 00G03801701

- Vanaf framenr. 7H359741
- Land: Denemarken
- Land: Oostenrijk
Klem Piaggio Group · 00G03801701 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,35

30 Leiding Beschikbaar 862542

- Vanaf framenr. 7H359741
- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Slang Piaggio Group · 862542 Beschikbaar · Verzonden in 3–5 werkdagen

€ 17,56

31 Leiding Backorder 862544

- Vanaf framenr. 7H359741
- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Slang Piaggio Group · 862544 Backorder · Verzonden in 2–4 weken

€ 49,51

32 8x3,5 pijp Backorder 862543

- Vanaf framenr. 7H359741
- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Slang Piaggio Group · 862543 Backorder · Verzonden in 2–4 weken

€ 21,40

33 "y" unie (y) Beschikbaar 862541

- Vanaf framenr. 7H359741
- Bouwjaar: 2009
- Land: Denemarken
- Land: Oostenrijk
- Land: Spanje
Verdeler Piaggio Group · 862541 Beschikbaar · Verzonden in 3–5 werkdagen

€ 17,76

34 Schroef 00D05900031 Niet meer leverbaar

00D05900031 Schroef
Niet meer leverbaar
