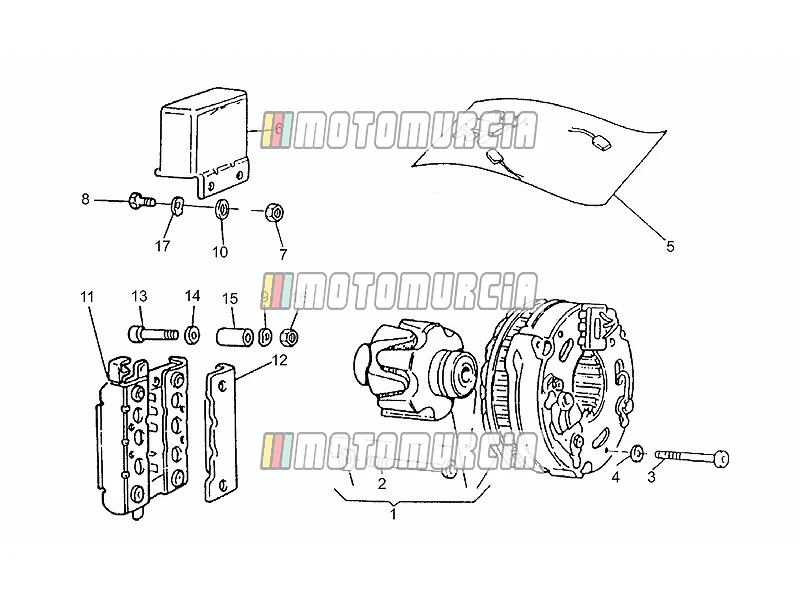

Exploded view — Bosch dynamo

Producten

1 Bosch dynamo GU17712400 Niet meer leverbaar

• GU17712400 Bosch dynamo
  • Bosch
  Niet meer leverbaar

2 Schroef GU14712459 Niet meer leverbaar

• GU14712459 Schroef
  • Bosch
  Niet meer leverbaar

3 Schroef (m5x45) GU98620245 Niet meer leverbaar

• GU98620245 Schroef (m5x45) Benodigd aantal: 3
  • Bosch
  Niet meer leverbaar

4 Ingekerfde sluitring Beschikbaar GU95021105

• • Zie technisch bulletin nr. 292 van 1995


  Tandschijf Piaggio Group · GU95021105 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen

5 Reparatieset GU17719900 Niet meer leverbaar

• GU17719900 Reparatieset
  • Bosch
  Niet meer leverbaar

6 Spanningsregelaar. GU29703800 Niet meer leverbaar

• GU29703800 Spanningsregelaar.
  • Bosch
  Niet meer leverbaar

7 Moer (m6x1) Backorder GU92630106

• • Bouwjaar: 2008


  Standaardmoer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 5,23

  In winkelwagen

8 Schroef Beschikbaar GU98084316

•

  Bout zeskant M6x16 Piaggio Group · GU98084316 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,44

  In winkelwagen

9 Veerring 5,3x10x0,5 Beschikbaar GU95129100

•

  Borgschijf Piaggio Group · GU95129100 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

10 Onderlegring Backorder GU95100118

• • Eerste serie
  • Tweede serie
  • Zie onderdelenbulletin nr. 015 van 1997
  • Bouwjaar: 2006
  • Bouwjaar: 2007


  Onderlegring 6,2x18x1 mm Piaggio Group · GU95100118 · Benodigd aantal: 4 Backorder · Verzonden in 2–4 weken

  € 2,38

  In winkelwagen

11 Bosch gelijkrichter GU17704300 Niet meer leverbaar

• GU17704300 Bosch gelijkrichter
  • Bosch
  Niet meer leverbaar

12 Afdekking GU61704200 Niet meer leverbaar

• GU61704200 Afdekking
  Niet meer leverbaar

13 Schroef GU98052245 Niet meer leverbaar

• GU98052245 Schroef Benodigd aantal: 4
  Niet meer leverbaar

14 Sluitring 6,4x12x1,2 Beschikbaar GU95100141

•

  Onderlegring 6,5x20x2 mm Piaggio Group · GU95100141 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,29

  In winkelwagen

15 Afstandshouder GU91180627 Niet meer leverbaar

• GU91180627 Afstandshouder Benodigd aantal: 4
  Niet meer leverbaar

16 Moer GU92602205 Niet meer leverbaar

• GU92602205 Moer Benodigd aantal: 4
  Niet meer leverbaar

17 Onderlegring Beschikbaar GU95000206

• • Land: Verenigde Staten van Amerika


  Sluitring Piaggio Group · GU95000206 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,29

  In winkelwagen
