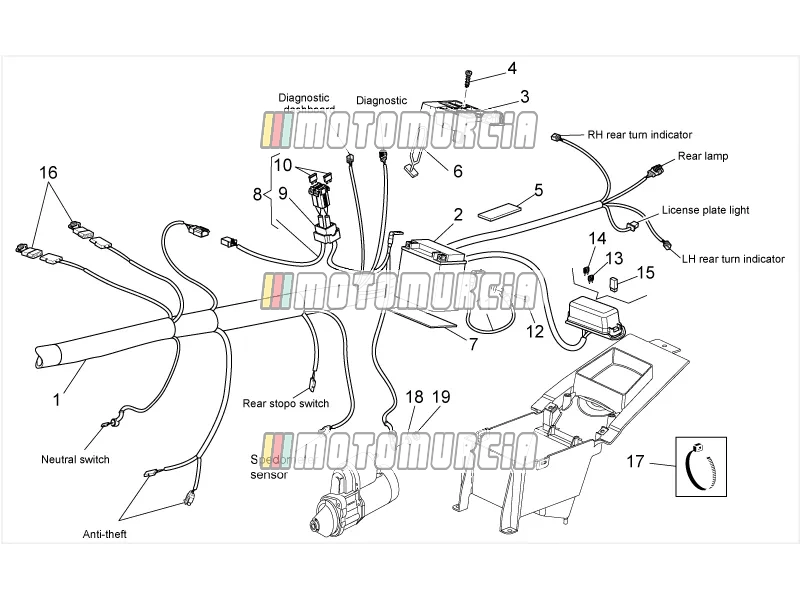

Exploded view — Elektrisch systeem ii

Producten

1 Kabelboom Backorder 978366

•

  Kabelboom Piaggio Group · 978366 Backorder

  € 225,06

  In winkelwagen

2 Batterij Beschikbaar GU05704531

•

  Accu / Accu YTX20CH-BS, 12 V, 18 A, 150x87x161 mm Piaggio Group · GU05704531 Beschikbaar

  € 278,47

  In winkelwagen

3 Batterijdeksel 883819 Niet meer leverbaar

• 883819 Batterijdeksel
  Niet meer leverbaar

4 Schroef Beschikbaar AP8152329

•

  Bout M5x20 Piaggio Group · AP8152329 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen

5 Zelfklevende spons Beschikbaar AP8117200

•

  Lijm Piaggio Group · AP8117200 Beschikbaar

  € 15,05

  In winkelwagen

6 Elastisch Beschikbaar AP8120177

•

  Houder Piaggio Group · AP8120177 · Benodigd aantal: 2 Beschikbaar

  € 7,84

  In winkelwagen

7 Ondersteunen rubberen deel Beschikbaar AP8144553

•

  Rubber voetplaat Piaggio Group · AP8144553 · Benodigd aantal: 2 Beschikbaar

  € 35,48

  In winkelwagen

8 Bedrading GU05747830 Niet meer leverbaar

• GU05747830 Bedrading
  Niet meer leverbaar

9 Rubberen zekeringkast Beschikbaar AP8112811

•

  Zekeringhouder Piaggio Group · AP8112811 Beschikbaar

  € 12,75

  In winkelwagen

10 Zekering 30a Beschikbaar CM225730

•

  Zekering 30 A Piaggio Group · CM225730 · Benodigd aantal: 3 Beschikbaar

  € 5,11

  In winkelwagen

11 Grondbatterijkabel Backorder 978505

•

  Chassisgrondkabel Piaggio Group · 978505 Backorder

  € 37,96

  In winkelwagen

12 Schroef (6x12) Beschikbaar AP8152277

•

  Bout met Flens M6x12 Piaggio Group · AP8152277 Beschikbaar

  € 2,18

  In winkelwagen

13 Zekering (3a) 977769 Niet meer leverbaar

• 977769 Zekering (3a) Benodigd aantal: 3
  Niet meer leverbaar

14 Zekering (15A) Backorder 977772

•

  Zekering 15 A Piaggio Group · 977772 · Benodigd aantal: 5 Backorder

  € 5,03

  In winkelwagen

15 Relais shunt va.siem. a1001a403 GU01731760 Niet meer leverbaar

• GU01731760 Relais shunt va.siem. a1001a403 Benodigd aantal: 4
  Niet meer leverbaar

16 Diode Beschikbaar AP8212588

•

  Diode Piaggio Group · AP8212588 · Benodigd aantal: 2 Beschikbaar

  € 13,30

  In winkelwagen

17 Klem Backorder GU93304360

•

  Klem 380x7,6 mm Piaggio Group · GU93304360 · Benodigd aantal: 2 Backorder

  € 8,47

  In winkelwagen
•

  Klem 3,6x20,6 mm Piaggio Group · GU14609650 · Benodigd aantal: 23 Beschikbaar

  € 1,29

  In winkelwagen
•

  Klem 2,4x92 mm Piaggio Group · GU49609601 · Benodigd aantal: 5 Beschikbaar

  € 1,22

  In winkelwagen

18 Sluitring 8,4x15x1,7 Backorder GU95129131

•

  Sluitring 8,4x15x1,7 mm Piaggio Group · GU95129131 Backorder

  € 1,48

  In winkelwagen

19 Moer m8x1,25 Backorder GU92609408

•

  Bout M8x1.25 Piaggio Group · GU92609408 Backorder

  € 1,48

  In winkelwagen
