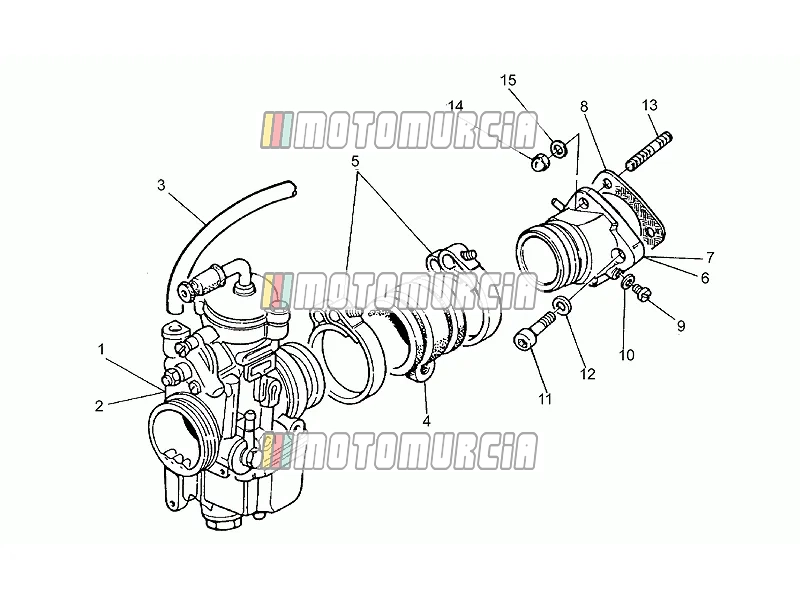

Exploded view — Brandstoftoevoer

Producten

1 Carburateur rh phf 36dd GU30112664 Niet meer leverbaar

• GU30112664 Carburateur rh phf 36dd
  • Merk Dell'Orto
  • Land: Verenigde Staten van Amerika
  Niet meer leverbaar
• GU30112660 Carburateur rh phf 36dd
  • Merk Dell'Orto
  Niet meer leverbaar
• GU30112662 Carburateur re
  • Merk Dell'Orto
  • Land: Zwitserland
  Niet meer leverbaar

2 Carburateur lh phf 36ds GU30112665 Niet meer leverbaar

• GU30112665 Carburateur lh phf 36ds
  • Merk Dell'Orto
  • Land: Verenigde Staten van Amerika
  Niet meer leverbaar
• GU30112661 Carburateur lh phf 36ds
  • Merk Dell'Orto
  Niet meer leverbaar
• GU30112663 Carburateur lh phf 36ds
  • Merk Dell'Orto
  • Land: Zwitserland
  Niet meer leverbaar

3 Pijp vipla 3x5,5 GU00823945060 Niet meer leverbaar

• GU00823945060 Pijp vipla 3x5,5
  Niet meer leverbaar

4 Carburateurflens Beschikbaar GU14114350

•

  Inlaat Spruitstuk Piaggio Group · GU14114350 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 43,18

  In winkelwagen

5 Klem Beschikbaar GU93305057

•

  Klem 57x59,5x10 mm Piaggio Group · GU93305057 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 11,36

  In winkelwagen

6 Inlaatspruitstuk rechts GU30115060 Niet meer leverbaar

• GU30115060 Inlaatspruitstuk rechts
  Niet meer leverbaar

7 Inlaatspruitstuk links GU30115061 Niet meer leverbaar

• GU30115061 Inlaatspruitstuk links
  Niet meer leverbaar

8 Pakking GU28115560 Niet meer leverbaar

• GU28115560 Pakking Benodigd aantal: 2
  • Bouwjaar: 1991
  • Land: Duitsland
  Niet meer leverbaar

9 Schroef Backorder GU98310610

• • Kleur: Verzinkt
  • Zie nieuwsbrief onderdelen nr. 017 van 2000


  Bout Piaggio Group · GU98310610 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 1,82

  In winkelwagen

10 Sluitring 6,25x10x1,5 Beschikbaar GU95100116

•

  Onderlegring 6,25x10x1,5 mm Piaggio Group · GU95100116 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,79

  In winkelwagen

11 Schroef Backorder GU98622325

• • Kleur: Verzinkt
  • Tweede serie
  • Tweede serie
  • Zie mededeling onderdelen nr. 020 van 1999


  Bout M6x25 Piaggio Group · GU98622325 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 1,29

  In winkelwagen

12 Onderlegring Beschikbaar GU95008206

•

  Sluitring 6,15x11x0,8 mm Piaggio Group · GU95008206 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,78

  In winkelwagen

13 Bout GU96506039 Niet meer leverbaar

• GU96506039 Bout Benodigd aantal: 4
  Niet meer leverbaar

14 Moer Beschikbaar GU92781062

• • Tweede serie
  • V11 Le Mans "Omobono Tenni"
  • V11 Le Mans met halve kuip


  Moer Piaggio Group · GU92781062 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 10,93

  In winkelwagen

15 Onderlegring Beschikbaar GU61013800

• • Land: Zwitserland


  Sluitring Piaggio Group · GU61013800 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen
