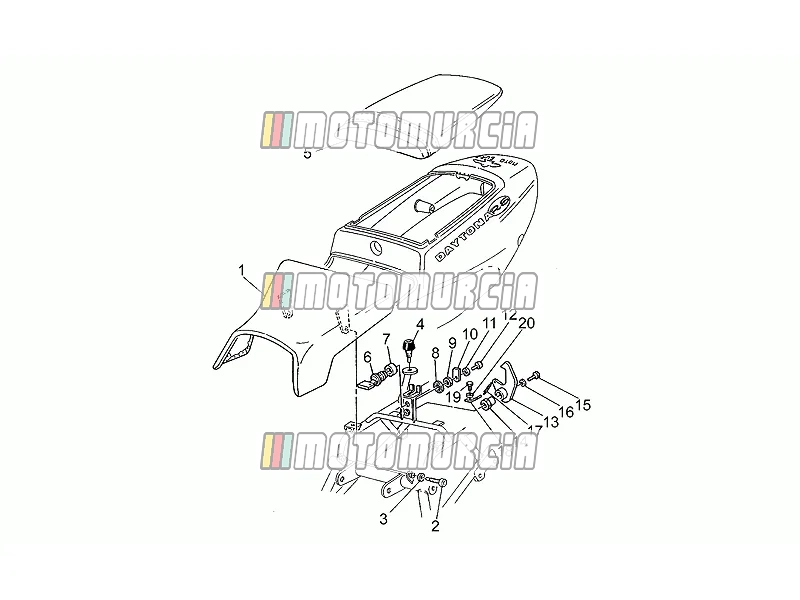

Exploded view — Achterframe

Producten

1 Zadel (bestuurder) GU01460500 Niet meer leverbaar

• GU01460500 Zadel (bestuurder)
  Niet meer leverbaar

2 Schroef GU37463205 Niet meer leverbaar

• GU37463205 Schroef Benodigd aantal: 2
  Niet meer leverbaar

3 Onderlegring GU95004208 Niet meer leverbaar

• GU95004208 Onderlegring Benodigd aantal: 2
  • Bouwjaar: 2000
  • Bouwjaar: 2001
  Niet meer leverbaar

4 Afstandsstuk (rubber) GU19461650 Niet meer leverbaar

• GU19461650 Afstandsstuk (rubber) Benodigd aantal: 8
  Niet meer leverbaar

5 Zadel (passagier) GU01464000 Niet meer leverbaar

• GU01464000 Zadel (passagier)
  Niet meer leverbaar

6 Doos slot GU30468700 Niet meer leverbaar

• GU30468700 Doos slot
  Niet meer leverbaar

7 Afstandshouder GU37464405 Niet meer leverbaar

• GU37464405 Afstandshouder
  Niet meer leverbaar

8 Ringmoer GU95021019 Niet meer leverbaar

• GU95021019 Ringmoer
  Niet meer leverbaar

9 Moer GU92608618 Niet meer leverbaar

• GU92608618 Moer
  Niet meer leverbaar

10 Vergrendelhendel GU37466705 Niet meer leverbaar

• GU37466705 Vergrendelhendel
  Niet meer leverbaar

11 Onderlegring Beschikbaar GU95000206

• • Land: Verenigde Staten van Amerika


  Sluitring Piaggio Group · GU95000206 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,29

  In winkelwagen

12 Schroef GU98230610 Niet meer leverbaar

• GU98230610 Schroef
  Niet meer leverbaar

13 Haak Backorder GU37465005

•

  Haak Piaggio Group · GU37465005 Backorder · Verzonden in 2–4 weken

  € 15,83

  In winkelwagen

14 Bus GU37465305 Niet meer leverbaar

• GU37465305 Bus
  Niet meer leverbaar

15 Schroef (m8x30) Beschikbaar GU98052430

•

  Bout zeskant M8x30 Piaggio Group · GU98052430 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,77

  In winkelwagen

16 Sluitring 8,4x15x1,8 Backorder GU95100253

• • Uitvoering Touring


  Sluitring Piaggio Group · GU95100253 Backorder · Verzonden in 2–4 weken

  € 4,08

  In winkelwagen

17 Veer Beschikbaar GU17667651

•

  Veer Piaggio Group · GU17667651 Beschikbaar · Verzonden in 3–5 werkdagen

  € 10,50

  In winkelwagen

18 Onderhoud GU37462505 Niet meer leverbaar

• GU37462505 Onderhoud
  Niet meer leverbaar

19 Schroef Beschikbaar GU98084314

•

  Bout zeskant M6x14 Piaggio Group · GU98084314 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen

20 Onderlegring Beschikbaar AP8152105

•

  Onderlegring 6,4x10 mm Piaggio Group · AP8152105 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen
