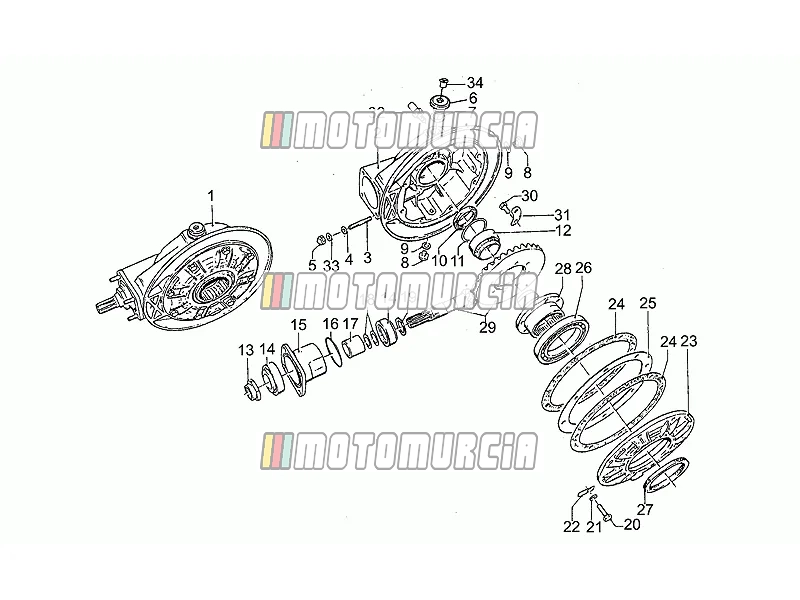

Exploded view — Schuin tandwiel

‹ Terug naar model

Moto Guzzi GT 1000 1987

Producten

Positie: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

1 Transmissie voltooid GU17350250 Niet meer leverbaar

GU17350250 Transmissie voltooid
- Bouwjaar: 1991
- Land: Duitsland
Niet meer leverbaar

2 Transmissiekast, blanco GU28350345 Niet meer leverbaar

GU28350345 Transmissiekast, blanco
- Kleur: Onbewerkt
- Bouwjaar: 1991
- Land: Duitsland
Niet meer leverbaar

3 Bout GU96508045 Niet meer leverbaar

GU96508045 Bout Benodigd aantal: 4
Niet meer leverbaar

4 Onderlegring Beschikbaar GU14615901

- Kleur: Municipal Police Roma
- Bouwjaar: 1991
- Land: Duitsland
- Land: Oostenrijk
- Land: Zwitserland
Sluitring 8,4x13x0,8 mm Piaggio Group · GU14615901 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,78

5 Moer Beschikbaar GU92781081

- Land: Verenigde Staten van Amerika
Moer Piaggio Group · GU92781081 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 10,93

6 Olie plug Beschikbaar GU12022600

- Tweede serie
Afsluitbout Piaggio Group · GU12022600 Beschikbaar · Verzonden in 3–5 werkdagen

€ 38,22

7 O-Ring Beschikbaar GU90706203

O-ring 20,24x2,62 mm Piaggio Group · GU90706203 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,61

8 Afdekking GU95980214 Niet meer leverbaar

GU95980214 Afdekking Benodigd aantal: 2
Niet meer leverbaar

9 Sluitring pakking Beschikbaar GU10528900

Pakking Piaggio Group · GU10528900 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 5,05

10 Pakking ring Beschikbaar GU90413850

- Vanaf framenr. KD111972
Keerring Piaggio Group · GU90413850 Beschikbaar · Verzonden in 3–5 werkdagen

€ 40,79

11 Pakking Beschikbaar GU12351100

Keerring Piaggio Group · GU12351100 Beschikbaar · Verzonden in 3–5 werkdagen

€ 36,77

12 Rollager 40x55x17 Beschikbaar GU92254340

GU92254340 Rollager 40x55x17

Rollagers 40x55x17 mm Piaggio Group · 2B006088R ↻ Vervangt GU92254340, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

€ 102,58

13 Moer Backorder GU30356760

Moer Piaggio Group · GU30356760 Backorder · Verzonden in 2–4 weken

€ 28,16

14 Taprollager 25x5 Beschikbaar GU92249227

Rollagers 25x5 mm Piaggio Group · GU92249227 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 46,60

15 Flens GU18352400 Niet meer leverbaar

GU18352400 Flens
Niet meer leverbaar

16 Pakking 58,42x2,62 Beschikbaar GU90706584

Afdichtring 58,42x2,62 mm Piaggio Group · GU90706584 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,13

17 Afstandshouder Backorder GU18355100

Afstandhouder Piaggio Group · GU18355100 Backorder · Verzonden in 2–4 weken

€ 16,94

18 Vulring 0,1 mm Beschikbaar GU12355202

- Zie onderdelenbulletin nr. 005 van 2000
Sluitring dikte: 0,10 mm Piaggio Group · GU12355202 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31
- Zie onderdelenbulletin nr. 005 van 2000
Sluitring dikte: 0,15 mm Piaggio Group · GU12355203 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,80

19 Afstandsstuk 1,8 mm Backorder GU19355328

- Tweede serie
Afstandsschijf dikte: 1,80 mm Piaggio Group · GU19355328 Backorder · Verzonden in 2–4 weken

€ 15,32
- Tweede serie
Afstandsschijf dikte: 1,40 mm Piaggio Group · GU19355324 Backorder · Verzonden in 2–4 weken

€ 15,32
- Tweede serie
Afstandsschijf dikte: 1,20 mm Piaggio Group · GU19355322 Backorder · Verzonden in 2–4 weken

€ 15,49
- Tweede serie
Afstandsschijf dikte: 1,70 mm Piaggio Group · GU19355327 Backorder · Verzonden in 2–4 weken

€ 15,49
GU19355323 Afstandsstuk 1,3 mm
- Tweede serie
Niet meer leverbaar
- Tweede serie
Afstandsschijf dikte: 1,50 mm Piaggio Group · GU19355325 Beschikbaar · Verzonden in 3–5 werkdagen

€ 17,13
- Tweede serie
Afstandsschijf dikte: 1,00 mm Piaggio Group · GU19355320 Backorder · Verzonden in 2–4 weken

€ 16,95
- Tweede serie
Afstandsschijf dikte: 1,90 mm Piaggio Group · GU19355329 Backorder · Verzonden in 2–4 weken

€ 15,32
- Tweede serie
Afstandsschijf dikte: 1,10 mm Piaggio Group · GU19355321 Backorder · Verzonden in 2–4 weken

€ 15,66
- Tweede serie
Afstandsschijf dikte: 1,60 mm Piaggio Group · GU19355326 Backorder · Verzonden in 2–4 weken

€ 15,32

20 Schroef GU98054425 Niet meer leverbaar

GU98054425 Schroef Benodigd aantal: 8
Niet meer leverbaar

21 Veerring 8x15x0,3 Beschikbaar GU61270300

- Land: Verenigde Staten van Amerika
Borgschijf 8x15x0,3 mm Piaggio Group · GU61270300 · Benodigd aantal: 8 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,30

22 Bord Beschikbaar GU95187008

- Eerste serie
- Tot versnellingsbak >CL011999
Vulplaatjes Piaggio Group · GU95187008 · Benodigd aantal: 8 Beschikbaar · Verzonden in 3–5 werkdagen

€ 5,07

23 Flens GU17350400 Niet meer leverbaar

GU17350400 Flens
Niet meer leverbaar

24 Pakking GU17350700 Niet meer leverbaar

GU17350700 Pakking Benodigd aantal: 2
Niet meer leverbaar

25 Afstandsstuk 0,8 mm GU17355400 Niet meer leverbaar

GU17355400 Afstandsstuk 0,8 mm
Niet meer leverbaar
Sluitring dikte: 1,00 mm Piaggio Group · GU17355404 Backorder · Verzonden in 2–4 weken

€ 11,88
Sluitring dikte: 1,10 mm Piaggio Group · GU17355406 Backorder · Verzonden in 2–4 weken

€ 12,75
Sluitring dikte: 1,30 mm Piaggio Group · GU17355410 Backorder · Verzonden in 2–4 weken

€ 15,51
Sluitring dikte: 1,20 mm Piaggio Group · GU17355408 Backorder · Verzonden in 2–4 weken

€ 13,62
GU17355402 Afstandsstuk 0,9 mm
Niet meer leverbaar
Sluitring dikte: 1,50 mm Piaggio Group · GU17355412 Backorder · Verzonden in 2–4 weken

€ 15,51

26 Lager Beschikbaar GU92201070

Kogellager 70x110x13 mm Piaggio Group · GU92201070 Beschikbaar · Verzonden in 3–5 werkdagen

€ 135,11

27 Oliekeerring Beschikbaar GU90417085

- Vanaf framenr. KD111972
Keerring 70x85x8 mm Piaggio Group · GU90417085 Beschikbaar · Verzonden in 3–5 werkdagen

€ 67,81

28 Aandrijfflens GU17351400 Niet meer leverbaar

GU17351400 Aandrijfflens
- Tot framenr. KD 111971
Niet meer leverbaar

29 Kegelwiel z=7/33 GU17354650 Niet meer leverbaar

GU17354650 Kegelwiel z=7/33
- Kleur: Royal Hashemite Court
- California 1000 cc
- Bouwjaar: 2011
Niet meer leverbaar

30 Schroef GU12356300 Niet meer leverbaar

GU12356300 Schroef Benodigd aantal: 8
Niet meer leverbaar

31 Veiligheidsplaat Beschikbaar GU12356400

Vulplaatjes Piaggio Group · GU12356400 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 79,42

32 Pin GU28555200 Niet meer leverbaar

GU28555200 Pin
Niet meer leverbaar

33 Onderlegring GU95007208 Niet meer leverbaar

GU95007208 Onderlegring Benodigd aantal: 4
Niet meer leverbaar

34 Afdekking Beschikbaar GU93180245

- Tot framenr. <KR113165
- Tweede serie
Deksel Piaggio Group · GU93180245 Beschikbaar · Verzonden in 3–5 werkdagen

€ 3,13
