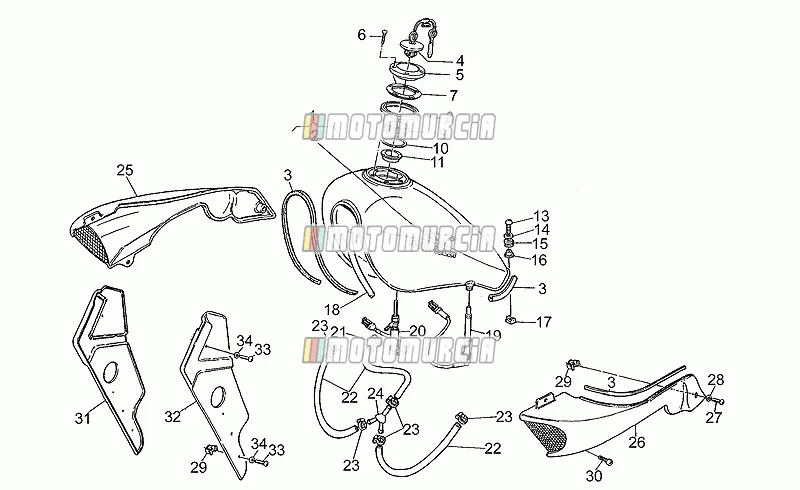

Exploded view Brandstoftank — Moto Guzzi Nevada Club 350 1999

‹ Terug naar model

Moto Guzzi Nevada Club 350 1999

Producten

Positie: 1 2 3 4 5 6 7 8 9 10 11 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

1 Brandstoftank leeg Backorder GU31100283

- Kleur: Onbewerkt
- Onbewerkt
Benzinetank gegrond Piaggio Group · GU31100283 Backorder · Verzonden in 2–4 weken

€ 375,10
GU89000207 Brandstoftank Zwart/Oranje
- Kleur: Met. Black/Met.Orange 98-99
- Kleur: Met.Black 529/Met.Orange 067
- Framecode LF
- Bouwjaar: 1998
- Bouwjaar: 1999
Benzinetank gegrond Piaggio Group · GU31100283 ↻ Vervangt GU89000207, dat de fabrikant niet meer levert. Backorder · Verzonden in 2–4 weken

€ 375,10
GU89000208 Brandstoftank, zwart/groen
- Kleur: Met.Grey 529/Green 274
- Kleur: Met.black 529/Dark green 274 98-99
- Framecode LF
- Bouwjaar: 1998
- Bouwjaar: 1999
Niet meer leverbaar
GU89000209 Brandstoftank rood/zwart
- Kleur: Met. Black 529/Rub.Red 114
- Kleur: Met.black 529/Red they steal 114 98-99
- Framecode LF
- Bouwjaar: 1998
- Bouwjaar: 1999
Benzinetank gegrond Piaggio Group · GU31100283 ↻ Vervangt GU89000209, dat de fabrikant niet meer levert. Backorder · Verzonden in 2–4 weken

€ 375,10
GU89000210 Brandstoftank grijs ijzer/zwart
- Kleur: Met. Black/Met.Grey 98-99
- Kleur: Met.Black 529/Met.Grey 326
- Framecode LF
- Bouwjaar: 1998
- Bouwjaar: 1999
Niet meer leverbaar

2 "motoguzzi" rh-embleem, goud/zwart GU30917860 Niet meer leverbaar

GU30917860 "motoguzzi" rh-embleem, goud/zwart
Niet meer leverbaar
GU30917960 "motoguzzi"lh sticker, goud/zwart
- Framecode LF
- Letter "A" in tekening
- Met stickers goud/rood
Niet meer leverbaar

3 Pakking Beschikbaar GU00823931070

GU00823931070 Pakking
- Bouwjaar: 2012
- Land: Canada
- Land: Verenigde Staten van Amerika
Pakking Piaggio Group · 2B000909 ↻ Vervangt GU00823931070, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,98

4 Tankdop Beschikbaar GU03103900

GU03103900 Tankdop

Tankdop Piaggio Group · 887874 ↻ Vervangt GU03103900, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

€ 171,99

5 Flens Beschikbaar GU03101900

- Bouwjaar: 2012
Flens Piaggio Group · GU03101900 Beschikbaar · Verzonden in 3–5 werkdagen

€ 58,25

6 Schroef Beschikbaar GU03103200

- Bouwjaar: 2012
- Land: Canada
- Land: Verenigde Staten van Amerika
Bout Piaggio Group · GU03103200 · Benodigd aantal: 5 Beschikbaar · Verzonden in 3–5 werkdagen

€ 8,47

7 Ring Beschikbaar GU03103500

- Tweede serie
- Bouwjaar: 2012
- Land: Canada
- Land: Verenigde Staten van Amerika
Tankring Piaggio Group · GU03103500 Beschikbaar · Verzonden in 3–5 werkdagen

€ 14,07

8 Pakking Beschikbaar GU03102400

- Bouwjaar: 2012
- Land: Canada
- Land: Verenigde Staten van Amerika
Pakking Piaggio Group · GU03102400 Beschikbaar · Verzonden in 3–5 werkdagen

€ 12,46

9 Plug ringmoer Beschikbaar GU03102200

Moer Piaggio Group · GU03102200 Beschikbaar · Verzonden in 3–5 werkdagen

€ 23,78

10 Pakking Beschikbaar GU03101600

Pakking Piaggio Group · GU03101600 Beschikbaar · Verzonden in 3–5 werkdagen

€ 40,72

11 Reductie 38 mm Beschikbaar GU03101720

Reductiestuk Ø 38,00 mm Piaggio Group · GU03101720 Beschikbaar · Verzonden in 3–5 werkdagen

€ 8,48

13 Schroef GU98230830 Niet meer leverbaar

GU98230830 Schroef
- Kleur: Municipal Police Roma
Niet meer leverbaar

14 Onderlegring Beschikbaar GU95100239

- Zie onderdelenbulletin nr. 011 van 1998
- Zie technisch bulletin nr. 314 van 1995
Sluitring Piaggio Group · GU95100239 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31

15 Afstandshouder GU31103565 Niet meer leverbaar

GU31103565 Afstandshouder
Niet meer leverbaar

16 Afstandsstuk (rubber) Beschikbaar GU91551131

- Bouwjaar: 2012
- Land: Canada
- Land: Verenigde Staten van Amerika
Trillingsdemper Piaggio Group · GU91551131 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,67

17 Gevangen noot Beschikbaar GU92660801

Plaatmoer Piaggio Group · GU92660801 · Benodigd aantal: 8 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31

18 Ontluchtingsleiding Beschikbaar GU00823944050

- Eerste serie
- Eerste serie
- Tweede serie
Ontluchtingsleiding Piaggio Group · GU00823944050 Beschikbaar · Verzonden in 3–5 werkdagen

€ 19,88

19 Brandstofniveausensor GU31103081 Niet meer leverbaar

GU31103081 Brandstofniveausensor
Niet meer leverbaar

20 Brandstof magneetventiel GU37105305 Niet meer leverbaar

GU37105305 Brandstof magneetventiel
- Zie mededeling onderdelen nr. 030 van 2000
- Zie technische nieuwsbrief nr. 309 van 1995
Niet meer leverbaar

21 Klem Backorder GU93305017

Klem Piaggio Group · GU93305017 Backorder · Verzonden in 2–4 weken

€ 10,93

22 Leiding Beschikbaar GU00823956080

- Kleur: Second Serie
- Land: Canada
- Land: Singapore
- Land: Verenigde Staten van Amerika
Slang, 12,5x7,8 mm Piaggio Group · GU00823956080 Beschikbaar · Verzonden in 3–5 werkdagen

€ 48,40

23 Slangklem 12,5x8 Beschikbaar GU28157950

- Bouwjaar: 2008
Slangklem Piaggio Group · GU28157950 · Benodigd aantal: 5 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,89

24 3-wegs verbinding GU29106860 Niet meer leverbaar

GU29106860 3-wegs verbinding
Niet meer leverbaar

25 Rechterzijde verchroomd GU31570681 Niet meer leverbaar

GU31570681 Rechterzijde verchroomd
- Tot framenr. LK 112866
Niet meer leverbaar

26 Linkerzijde verchroomd GU31570781 Niet meer leverbaar

GU31570781 Linkerzijde verchroomd
- Tot framenr. LK 112866
Niet meer leverbaar

27 Schroef 6x25 Backorder GU98230626

- Zie onderdelenbulletin nr. 015 van 1998
- Zie technische nieuwsbrief nr. 306 van 1995
Bout M6x25 Piaggio Group · GU98230626 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 8,47

28 Ring 6,15x11x0,8 mm Beschikbaar GU95004206

GU95004206 Ring 6,15x11x0,8 mm Benodigd aantal: 4
- Land: Verenigde Staten van Amerika
Sluitring 6,15x11x0,8 mm Piaggio Group · GU95008206 ↻ Vervangt GU95004206, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,78

29 Gevangen noot Beschikbaar GU92660601

Plaatmoer Piaggio Group · GU92660601 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,77

30 Schroef Beschikbaar GU98230621

GU98230621 Schroef Benodigd aantal: 2
- Optioneel
- Zie onderdelenbulletin nr. 015 van 1998
Bout M6x20 Piaggio Group · 672380 ↻ Vervangt GU98230621, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

31 Rechts frontbescherming zwart GU31575365 Niet meer leverbaar

GU31575365 Rechts frontbescherming zwart
Niet meer leverbaar

32 Linkervoorbescherming zwart GU31575465 Niet meer leverbaar

GU31575465 Linkervoorbescherming zwart
Niet meer leverbaar

33 Schroef Beschikbaar GU98230620

- Land: Duitsland
- Land: Zwitserland
Bout Piaggio Group · GU98230620 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31

34 Onderlegring GU95001206 Niet meer leverbaar

GU95001206 Onderlegring Benodigd aantal: 4
- Land: Duitsland
- Land: Zwitserland
Niet meer leverbaar
