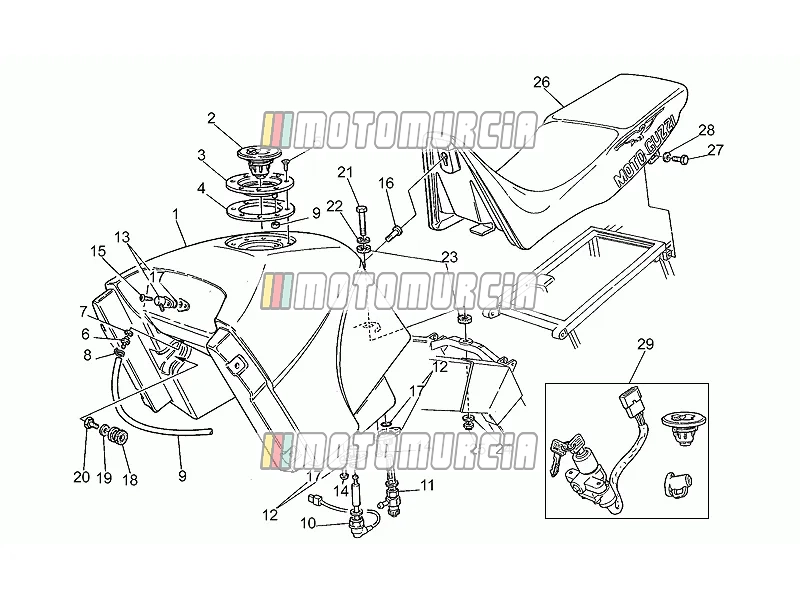

Exploded view — Brandstoftank-stoel

Producten

1 Brandstoftank GU30100231 Niet meer leverbaar

• GU30100231 Brandstoftank
  Niet meer leverbaar
• GU30100233 Brandstoftank
  Niet meer leverbaar
• GU89000053 Brandstoftank
  Niet meer leverbaar
• GU30100232 Brandstoftank
  Niet meer leverbaar
• GU301002301 Brandstoftank
  Niet meer leverbaar

2 Brandstofvulopeningdop GU30104100 Niet meer leverbaar

• GU30104100 Brandstofvulopeningdop
  Niet meer leverbaar

3 Ringmoer Backorder GU30102300

•

  Moer Piaggio Group · GU30102300 Backorder

  € 34,07

  In winkelwagen

4 Pakking GU30101700 Niet meer leverbaar

• GU30101700 Pakking
  Niet meer leverbaar

5 Schroef GU98250512 Niet meer leverbaar

• GU98250512 Schroef Benodigd aantal: 8
  Niet meer leverbaar

6 Verbinding GU30103730 Niet meer leverbaar

• GU30103730 Verbinding
  Niet meer leverbaar

7 Pakking Beschikbaar GU30104630

•

  Pakking Piaggio Group · GU30104630 Beschikbaar

  € 1,77

  In winkelwagen

8 Klem Beschikbaar GU61108500

•

  Klemveer Ø 9,00 mm Piaggio Group · GU61108500 Beschikbaar

  € 1,26

  In winkelwagen

9 Ontluchtingsleiding Beschikbaar GU00823944050

•

  Ontluchtingsleiding Piaggio Group · GU00823944050 Beschikbaar

  € 19,88

  In winkelwagen

10 Brandstofmeter GU30103030 Niet meer leverbaar

• GU30103030 Brandstofmeter
  Niet meer leverbaar

11 Brandstof kraan GU01105460 Niet meer leverbaar

• GU01105460 Brandstof kraan Benodigd aantal: 2
  Niet meer leverbaar

12 Ringmoer GU30101830 Niet meer leverbaar

• GU30101830 Ringmoer Benodigd aantal: 3
  Niet meer leverbaar

13 Flens tankplug GU30101730 Niet meer leverbaar

• GU30101730 Flens tankplug
  Niet meer leverbaar

14 Schroef Beschikbaar GU98230510

•

  Bout M5x10 Piaggio Group · GU98230510 · Benodigd aantal: 6 Beschikbaar

  € 1,29

  In winkelwagen

15 Schroef GU98230612 Niet meer leverbaar

• GU98230612 Schroef Benodigd aantal: 2
  Niet meer leverbaar

16 Schroef GU30103230 Niet meer leverbaar

• GU30103230 Schroef
  Niet meer leverbaar

17 O-Ring GU90706115 Niet meer leverbaar

• GU90706115 O-Ring Benodigd aantal: 4
  Niet meer leverbaar

18 Afstandsstuk (rubber) Backorder GU91551166

•

  Rubber Piaggio Group · GU91551166 · Benodigd aantal: 2 Backorder

  € 12,27

  In winkelwagen

19 Wasmachine Beschikbaar GU95100256

•

  Sluitring Piaggio Group · GU95100256 · Benodigd aantal: 2 Beschikbaar

  € 2,46

  In winkelwagen

20 Schroef Backorder GU98054416

•

  Bout zeskant M8x16 Piaggio Group · GU98054416 · Benodigd aantal: 2 Backorder

  € 1,29

  In winkelwagen

21 Schroef GU98052350 Niet meer leverbaar

• GU98052350 Schroef
  Niet meer leverbaar

22 Sluitring 6,4x12x1,2 Beschikbaar GU95100141

•

  Sluitring 6,5x20x2 mm Piaggio Group · GU95100141 Beschikbaar

  € 1,29

  In winkelwagen

23 Afstandsstuk (rubber) GU93110082 Niet meer leverbaar

• GU93110082 Afstandsstuk (rubber) Benodigd aantal: 2
  Niet meer leverbaar

24 Wasmachine Beschikbaar GU95000206

•

  Sluitring Piaggio Group · GU95000206 Beschikbaar

  € 1,29

  In winkelwagen

25 Moer (m6x1) Backorder GU92630106

•

  Moer M6x1 Piaggio Group · GU92630106 Backorder

  € 5,23

  In winkelwagen

26 Zadel assy GU30460530 Niet meer leverbaar

• GU30460530 Zadel assy
  Niet meer leverbaar

28 Wasmachine Beschikbaar GU95008206

•

  Sluitring 6,15x11x0,8 mm Piaggio Group · GU95008206 · Benodigd aantal: 2 Beschikbaar

  € 2,78

  In winkelwagen

29 Slotenset GU30736830 Niet meer leverbaar

• GU30736830 Slotenset
  Niet meer leverbaar
