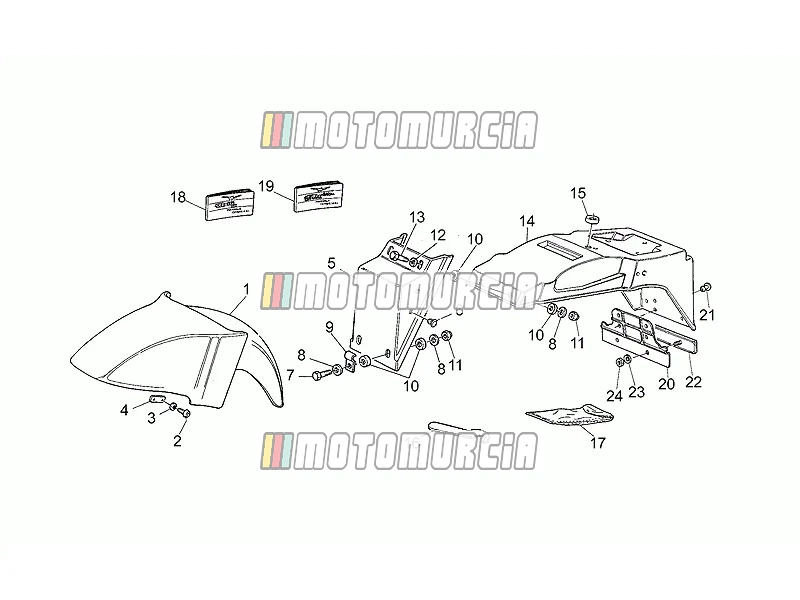

Exploded view — Voorspatbord-achterkuip
‹ Terug naar model
Producten
1 Voorspatbord
-
GU30434412 Voorspatbord
- Kleur: Petroleum green 284
-
GU30434482 Voorspatbord
- Kleur: Metallized blue 236
-
GU304344101 Voorspatbord
- Kleur: Onbewerkt
- Vanaf framenr. LX16500
- Zie onderdelenbulletin nr. 038 van 2000
-
GU30434483 Voorspatbord
- Kleur: Daytona red 107
-
GU30434481 Voorspatbord
- Kleur: Longchamps Gold 040
2 Schroef Beschikbaar
-
- Eerste serie
- Tweede serie
- Land: Verenigde Staten van Amerika
Bout Piaggio Group · GU98230816 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,73
3 Veerring 8x15x0,3 Beschikbaar
-
- Land: Verenigde Staten van Amerika
Borgschijf 8x15x0,3 mm Piaggio Group · GU61270300 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen€ 2,30
4 Bord
-
GU28436747 Bord Benodigd aantal: 2Niet meer leverbaar
5 Spatscherm
-
GU14438700 SpatschermNiet meer leverbaar
6 Afdekking Beschikbaar
-
Afsluitbout Piaggio Group · GU93180080 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen€ 2,60
7 Zeskantschroef Beschikbaar
-
Bout zeskant M6x20 Piaggio Group · GU98054320 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,26
8 Sluitring 6,4x12x1,2 Beschikbaar
-
Onderlegring 6,5x20x2 mm Piaggio Group · GU95100141 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,29
9 U-bout Beschikbaar
-
- Land: Canada
- Land: Verenigde Staten van Amerika
Kabelgeleiding Piaggio Group · GU93301313 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 85,32
10 Afstandsstuk (rubber) Beschikbaar
-
Rubber Piaggio Group · GU93110060 · Benodigd aantal: 8 Beschikbaar · Verzonden in 3–5 werkdagen€ 1,51
11 Moer (m6x1) Backorder
-
- Bouwjaar: 2008
Standaardmoer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 4 Backorder · Verzonden in 2–4 weken€ 5,23
12 Onderlegring Beschikbaar
-
Sluitring 6,15x11x0,8 mm Piaggio Group · GU95008206 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen€ 2,78
13 Schroef
-
GU98054325 Schroef Benodigd aantal: 2Niet meer leverbaar
14 Spatbord achterzijde
-
GU30437110 Spatbord achterzijdeNiet meer leverbaar
15 Ring
-
GU93110135 RingNiet meer leverbaar
16 Schok buikspieren. bijvoeglijk naamwoord moersleutel
-
GU28912740 Schok buikspieren. bijvoeglijk naamwoord moersleutelNiet meer leverbaar
17 Gereedschapsset
-
GU28929940 Gereedschapsset
- Tot framenr. <LX16499
18 Werkplaatsindustrie
-
GU30900011 Werkplaatsindustrie
- Land: Groot-Brittannië
-
GU30900012 Werkplaatsindustrie
- Land: Frankrijk
-
GU30900013 Werkplaatsindustrie
- Land: Duitsland
-
GU30900010 Werkplaatsindustrie
- Land: Italië
19 Gebruikershandleiding
-
GU30900080 GebruikershandleidingNiet meer leverbaar
20 Reflectorsteun
-
GU28475233 ReflectorsteunNiet meer leverbaar
21 Klinknagel
-
GU91862408 Klinknagel Benodigd aantal: 2Niet meer leverbaar
22 Achterreflector.
-
GU28745800 Achterreflector.Niet meer leverbaar
23 Onderlegring
-
GU95129080 Onderlegring Benodigd aantal: 2
- Ontstekingsunit Motoplat
24 Moer
-
GU92602204 Moer Benodigd aantal: 2
- Vanaf framenr. KD115750
- Zie onderdelenbulletin nr. 033 van 2000
