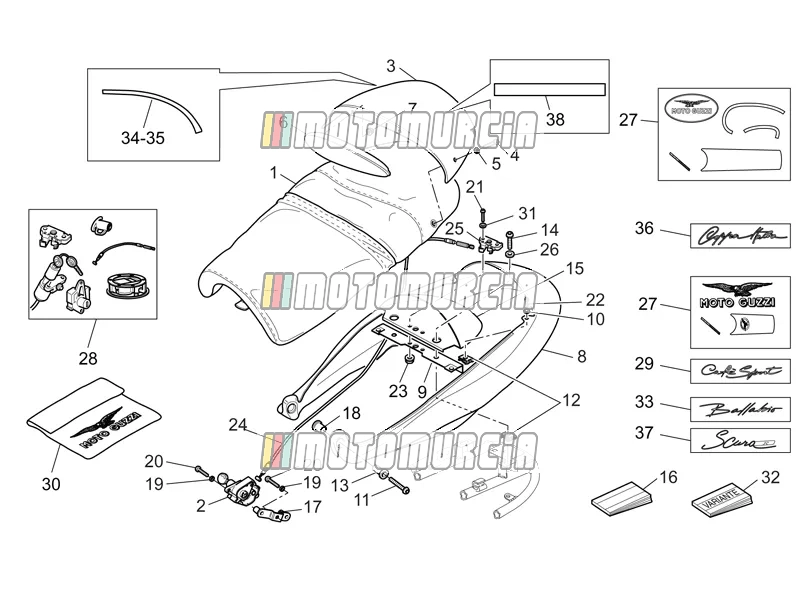

Exploded view — Zadel - achterkuip

‹ Terug naar model

Moto Guzzi V 11 Cafe-Ballabio 1100 2003

Producten

Positie: 1 3 4 5 6 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

1 Zadel assy GU01460580 Niet meer leverbaar

GU01460580 Zadel assy
- V11 Cafè Sport
- V11 Italian Cup
- V11 Stroke Black
Niet meer leverbaar
GU01460581 Zadel, rood (twee p)
- V11 Scura R
Niet meer leverbaar
GU01460560 Zadel assy
- Kleur: V11 Sport Ballabio Grey 2003
- Kleur: V11 Sport Ballabio Red 2003
Niet meer leverbaar

3 Hoes passagierszadel blanco GU01466430 Niet meer leverbaar

GU01466430 Hoes passagierszadel blanco
- Kleur: Onbewerkt
- Bouwjaar: 2002
- Bouwjaar: 2003
Niet meer leverbaar
- V11 Italian Cup
Zadelhoes, rood, zilver Piaggio Group · GU01466488 Backorder · Verzonden in 2–4 weken

€ 332,82
GU01466483 Zadeldek, zwart
- V11 Scura R
Niet meer leverbaar
- V11 Cafè Sport
Zadelhoes, brons Piaggio Group · GU01466480 Backorder · Verzonden in 2–4 weken

€ 59,29

4 Schroef Backorder GU98370621

Bout M6x20 Piaggio Group · GU98370621 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 1,29

5 Onderlegring GU29577860 Niet meer leverbaar

GU29577860 Onderlegring Benodigd aantal: 2
Niet meer leverbaar

6 Zitkussen GU01461581 Niet meer leverbaar

GU01461581 Zitkussen
- V11 Scura R
Niet meer leverbaar
GU01461530 Zitkussen
- Kleur: V11 Sport Ballabio Grey 2003
- Kleur: V11 Sport Ballabio Red 2003
Niet meer leverbaar
GU01461580 Zitkussen
- V11 Cafè Sport
- V11 Italian Cup
- V11 Stroke Black
Niet meer leverbaar

8 Achterkuip, chroomgeel Backorder GU01573180

- V11 Cafè Sport
Achterspatbord, geel Piaggio Group · GU01573180 Backorder · Verzonden in 2–4 weken

€ 163,35
- Kleur: V11 Sport Ballabio Red 2003
- V11 Sport Ballabio
Achterspatbord, zwart Piaggio Group · GU01573182 Backorder · Verzonden in 2–4 weken

€ 159,72
- Kleur: V11 Sport Ballabio Grey 2003
- V11 Sport Ballabio
Achterspatbord, zwart Piaggio Group · GU01573183 Backorder · Verzonden in 2–4 weken

€ 459,55
- Kleur: Onbewerkt
- Bouwjaar: 2002
- Bouwjaar: 2003
Achterspatbord, gegrond Piaggio Group · GU01573160 Backorder · Verzonden in 2–4 weken

€ 145,20
GU01573184 Achterstaart zwart
- V11 Scura R
Niet meer leverbaar
GU01573188 Achterstaart zwart
- V11 Italian Cup
Niet meer leverbaar

9 Bord Beschikbaar GU01573760

Houder Piaggio Group · GU01573760 Beschikbaar · Verzonden in 3–5 werkdagen

€ 20,49

10 Sluitring (kunststof) Beschikbaar GU66478610

- Uitvoering Touring
Onderlegring 6x17x1 mm Piaggio Group · GU66478610 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,13

11 Schroef (m8x30) Beschikbaar GU98370831

- Eerste serie
- Uitvoering Titanium 2003
Bout M8x30 Piaggio Group · GU98370831 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,89

12 Moer met clip m6 Beschikbaar GU28576592

- Land: Canada
- Land: Verenigde Staten van Amerika
Plaatmoer M6 Piaggio Group · GU28576592 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31

13 Afstandshouder GU91120820 Niet meer leverbaar

GU91120820 Afstandshouder Benodigd aantal: 2
Niet meer leverbaar

14 Schroef Beschikbaar 582428

Bout M8x165 Piaggio Group · 582428 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

15 Documenthouder Backorder GU01479660

Aflegvak Piaggio Group · GU01479660 Backorder · Verzonden in 2–4 weken

€ 58,10

16 Bedieningshandleiding i-gb-f-d GU01900090 Niet meer leverbaar

GU01900090 Bedieningshandleiding i-gb-f-d
- V11 Le Mans
- V11 Race Red
- V11 Sport
- Bouwjaar: 2003
Niet meer leverbaar
GU01900091 Bedieningshandleiding i-gb-f-d
- V11 Le Mans
- V11 Race Red
- V11 Stroke Black
- Bouwjaar: 2004
- Bouwjaar: 2005
Niet meer leverbaar

17 Plaat GU01462430 Niet meer leverbaar

GU01462430 Plaat
Niet meer leverbaar

18 Afstandsstuk (rubber) Beschikbaar GU93180721

Rubber Piaggio Group · GU93180721 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 3,00

19 Onderlegring Beschikbaar AP8152105

Onderlegring 6,4x10 mm Piaggio Group · AP8152105 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

20 Schroef Beschikbaar 672380

Bout M6x20 Piaggio Group · 672380 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

21 Schroef Backorder GU98250625

Bout Piaggio Group · GU98250625 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 1,29

22 Schroef (m6x16 inox) Backorder GU98370616

- Uitvoering Touring
- V11 Le Mans "Omobono Tenni"
- V11 Le Mans met halve kuip
Bout M6x16, roestvrij Piaggio Group · GU98370616 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 2,78

23 Flensmoer m6 GU92650036 Niet meer leverbaar

GU92650036 Flensmoer m6 Benodigd aantal: 2
Niet meer leverbaar

24 Zadelontgrendelingskabel Beschikbaar GU01468830

Zadelontgrendelingskabel Piaggio Group · GU01468830 Beschikbaar · Verzonden in 3–5 werkdagen

€ 29,35

25 Zadelvergrendeling Backorder GU02468600

Slothouder Piaggio Group · GU02468600 Backorder · Verzonden in 2–4 weken

€ 43,41

26 Onderlegring Beschikbaar GU95005312

Onderlegring 8,5x24x2 mm Piaggio Group · GU95005312 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,31

27 Stickerkit GU01923388 Niet meer leverbaar

GU01923388 Stickerkit
- V11 Italian Cup
Niet meer leverbaar
GU01923383 Stickerkit
- Kleur: V11 Sport Ballabio Grey 2003
- V11 Sport Ballabio
Niet meer leverbaar
GU01923384 Stickerkit
- V11 Scura R
Niet meer leverbaar
GU01923380 Stickerkit
- V11 Cafè Sport
Niet meer leverbaar
GU01923382 Stickerkit
- Kleur: V11 Sport Ballabio Red 2003
- V11 Sport Ballabio
Niet meer leverbaar

28 Slotenset GU01736881 Niet meer leverbaar

GU01736881 Slotenset
- Land: Verenigde Staten van Amerika
Niet meer leverbaar
GU01736880 Slotenset
Niet meer leverbaar

29 Sticker "cafesport" Backorder GU01923480

- V11 Cafè Sport
Sticker, Motief: Cafesport Piaggio Group · GU01923480 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 32,28

30 Fiets hoes GU30970200 Niet meer leverbaar

GU30970200 Fiets hoes
- Vanaf framenr. LX16500
- Zie onderdelenbulletin nr. 038 van 2000
Niet meer leverbaar

31 Onderlegring Backorder GU95100118

- Eerste serie
- Tweede serie
- Zie onderdelenbulletin nr. 015 van 1997
- Bouwjaar: 2006
- Bouwjaar: 2007
Onderlegring 6,2x18x1 mm Piaggio Group · GU95100118 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 2,38

32 Gebruikershandleiding GU01900080 Niet meer leverbaar

GU01900080 Gebruikershandleiding
- V11 Cafè Sport
- V11 Sport Ballabio
- Bouwjaar: 2003
Niet meer leverbaar

33 Sticker "ballabio" Backorder GU01923482

- Kleur: V11 Sport Ballabio Red 2003
- V11 Sport Ballabio
Sticker, Motief: Ballabio Piaggio Group · GU01923482 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 26,33
- Kleur: V11 Sport Ballabio Grey 2003
- V11 Sport Ballabio
Sticker, Motief: Ballabio Piaggio Group · GU01923483 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

€ 26,96

34 Rh-sticker groen GU01940488 Niet meer leverbaar

GU01940488 Rh-sticker groen
- V11 Italian Cup
Niet meer leverbaar

35 Lh sticker groen GU01940588 Niet meer leverbaar

GU01940588 Lh sticker groen
- V11 Italian Cup
Niet meer leverbaar

36 Sticker "coppa italia" GU01923488 Niet meer leverbaar

GU01923488 Sticker "coppa italia" Benodigd aantal: 2
- V11 Italian Cup
Niet meer leverbaar

37 Sticker "scura r" GU01923484 Niet meer leverbaar

GU01923484 Sticker "scura r" Benodigd aantal: 2
- V11 Scura R
Niet meer leverbaar

38 Rode sticker GU01940484 Niet meer leverbaar

GU01940484 Rode sticker
- V11 Scura R
Niet meer leverbaar
