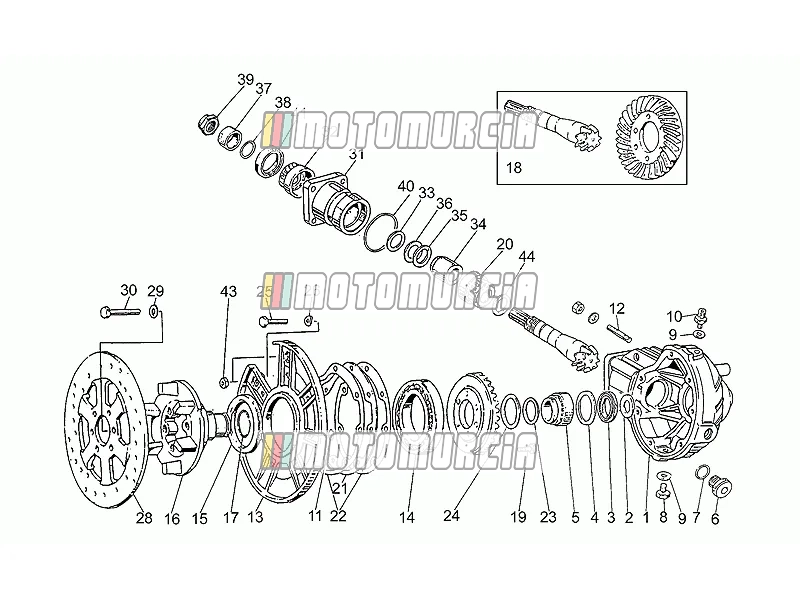

Exploded view — Schuin tandwiel

Producten

1 Transmissiehuis grijs GU31350380 Niet meer leverbaar

• GU31350380 Transmissiehuis grijs
  • Kleur: Grey
  • Zie onderdelenbulletin nr. 005 van 1998
  • Zie technisch bulletin nr. 302 van 1995
  Niet meer leverbaar
• GU19350322 Transmissiekast, blanco
  • Kleur: Onbewerkt
  Niet meer leverbaar

2 Speling sluitring Backorder GU19351900

•

  Afstandsring Piaggio Group · GU19351900 Backorder · Verzonden in 2–4 weken

  € 10,68

  In winkelwagen

3 Pakkingring 35x47x7 Beschikbaar GU90403547

•

  Keerring Piaggio Group · GU90403547 Beschikbaar · Verzonden in 3–5 werkdagen

  € 11,36

  In winkelwagen

4 Speling sluitring Beschikbaar GU19351100

•

  Afstandsring Piaggio Group · GU19351100 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,46

  In winkelwagen

5 Rollager 35x50x17 Beschikbaar 2B006090R

• 2B006090R Rollager 35x50x17


  Geen beschrijving beschikbaar Piaggio Group · 2B006090R Beschikbaar · Verzonden in 3–5 werkdagen

  € 102,11

  In winkelwagen


  Rollager 35x50x17 Piaggio Group · 2B006090R Beschikbaar · Verzonden in 3–5 werkdagen

  € 102,11

  In winkelwagen

6 Olie plug Beschikbaar GU12022600

• • Tweede serie


  Afsluitbout Piaggio Group · GU12022600 Beschikbaar · Verzonden in 3–5 werkdagen

  € 38,22

  In winkelwagen

7 O-Ring Beschikbaar GU90706203

•

  O-ring 20,24x2,62 mm Piaggio Group · GU90706203 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,61

  In winkelwagen

8 Olieaftapplug (magnetisch) Beschikbaar GU31003766

•

  Olieafvoerbout M10x1 Piaggio Group · GU31003766 Beschikbaar · Verzonden in 3–5 werkdagen

  € 16,82

  In winkelwagen

9 Sluitring pakking Beschikbaar GU10528900

•

  Pakking Piaggio Group · GU10528900 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 5,05

  In winkelwagen

10 Ontluchtingsplug Beschikbaar GU19206501

•

  Ontluchtingsbout Piaggio Group · GU19206501 Beschikbaar · Verzonden in 3–5 werkdagen

  € 17,82

  In winkelwagen

11 O-Ring Beschikbaar GU90706076

•

  O-ring Piaggio Group · GU90706076 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,21

  In winkelwagen

12 Bout Beschikbaar GU96508055

•

  Draadeind Piaggio Group · GU96508055 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 10,13

  In winkelwagen

13 Afdekking GU19350421 Niet meer leverbaar

• GU19350421 Afdekking
  Niet meer leverbaar

14 Lager Beschikbaar GU92201070

•

  Kogellager 70x110x13 mm Piaggio Group · GU92201070 Beschikbaar · Verzonden in 3–5 werkdagen

  € 135,11

  In winkelwagen

15 Pakkingring 75x90x8 GU90407590 Niet meer leverbaar

• GU90407590 Pakkingring 75x90x8
  • Tot framenr. LK 113390
  • Tot framenr. LL 111907
  • Tot transmissienr. SK15237
  Niet meer leverbaar

16 Pin Backorder GU19351401

• • Tot framenr. LK 113390
  • Tot framenr. LL 111907
  • Tot transmissienr. SK15237


  Flens Piaggio Group · GU19351401 Backorder · Verzonden in 2–4 weken

  € 562,36

  In winkelwagen

17 Aanslagring Beschikbaar GU90353030

•

  Borgring Piaggio Group · GU90353030 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,77

  In winkelwagen

18 Kegeltandwiel z=8/31 GU20354621 Niet meer leverbaar

• GU20354621 Kegeltandwiel z=8/31
  Niet meer leverbaar

19 Schroef Backorder GU19356320

•

  Bout Piaggio Group · GU19356320 · Benodigd aantal: 6 Backorder · Verzonden in 2–4 weken

  € 2,46

  In winkelwagen

20 Tap.rollager GU92249223 Niet meer leverbaar

• GU92249223 Tap.rollager
  Niet meer leverbaar

21 Afstandsstuk 1 mm Backorder GU19355404

• • Voor papieren pakking


  Afstandsschijf dikte: 1,00 mm Piaggio Group · GU19355404 Backorder · Verzonden in 2–4 weken

  € 14,63

  In winkelwagen
• GU19355413 Afstandsstuk 1,6 mm
  • Voor papieren pakking
  Niet meer leverbaar
• • Voor papieren pakking


  Afstandsschijf dikte: 1,40 mm Piaggio Group · GU19355411 Backorder · Verzonden in 2–4 weken

  € 14,63

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 0,80 mm Piaggio Group · GU19355400 Backorder · Verzonden in 2–4 weken

  € 15,49

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 1,50 mm Piaggio Group · GU19355412 Backorder · Verzonden in 2–4 weken

  € 14,63

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 1,20 mm Piaggio Group · GU19355408 Backorder · Verzonden in 2–4 weken

  € 14,63

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 0,90 mm Piaggio Group · GU19355402 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 1,10 mm Piaggio Group · GU19355406 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• • Voor papieren pakking


  Afstandsschijf dikte: 1,30 mm Piaggio Group · GU19355410 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen

22 Pakking Beschikbaar GU19350700

•

  Pakking Piaggio Group · GU19350700 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 5,02

  In winkelwagen

23 Drukring Beschikbaar GU19352300

•

  Afstandsschijf Piaggio Group · GU19352300 Beschikbaar · Verzonden in 3–5 werkdagen

  € 11,36

  In winkelwagen

24 Drukring Beschikbaar GU19353500

•

  Sluitring Piaggio Group · GU19353500 Beschikbaar · Verzonden in 3–5 werkdagen

  € 8,47

  In winkelwagen

25 Schroef Beschikbaar GU19357660

•

  Bout M8x25 Piaggio Group · GU19357660 · Benodigd aantal: 7 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,29

  In winkelwagen

26 Veerring 8x15x0,3 Beschikbaar GU61270300

• • Land: Verenigde Staten van Amerika


  Borgschijf 8x15x0,3 mm Piaggio Group · GU61270300 · Benodigd aantal: 7 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,30

  In winkelwagen

28 Remschijf GU19635736 Niet meer leverbaar

• GU19635736 Remschijf
  • Zie onderdelenbulletin nr. 005 van 1998
  Niet meer leverbaar

29 Onderlegring Beschikbaar GU14615901

• • Kleur: Municipal Police Roma
  • Bouwjaar: 1991
  • Land: Duitsland
  • Land: Oostenrijk
  • Land: Zwitserland


  Sluitring 8,4x13x0,8 mm Piaggio Group · GU14615901 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,78

  In winkelwagen

30 Schroef Beschikbaar 031117

•

  Bout M8x18 Piaggio Group · 031117 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,77

  In winkelwagen

31 Lagerhuis Backorder GU19352401

•

  Flens Piaggio Group · GU19352401 Backorder · Verzonden in 2–4 weken

  € 43,56

  In winkelwagen

32 Rollager 20x47x14 Beschikbaar GU92249220

•

  Rollagers Piaggio Group · GU92249220 Beschikbaar · Verzonden in 3–5 werkdagen

  € 111,50

  In winkelwagen

33 Afstandsstuk 1 mm Backorder GU19355300

• • Eerste serie


  Afstandsschijf dikte: 1,00 mm Piaggio Group · GU19355300 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,74

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,70 mm Piaggio Group · GU19355307 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,05

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,10 mm Piaggio Group · GU19355301 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,55

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,40 mm Piaggio Group · GU19355304 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 11,87

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,30 mm Piaggio Group · GU19355303 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 12,05

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,90 mm Piaggio Group · GU19355309 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 13,06

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,50 mm Piaggio Group · GU19355305 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,05

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,20 mm Piaggio Group · GU19355302 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,39

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,60 mm Piaggio Group · GU19355306 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 12,05

  In winkelwagen
• • Eerste serie


  Afstandsschijf dikte: 1,80 mm Piaggio Group · GU19355308 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 1,23

  In winkelwagen

34 Afstandshouder GU19355121 Niet meer leverbaar

• GU19355121 Afstandshouder
  Niet meer leverbaar

35 Vulring 0,1 mm Beschikbaar GU19355200

•

  Afstandsschijf dikte: 0,10 mm Piaggio Group · GU19355200 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,31

  In winkelwagen

36 Vulring 0,15 mm Beschikbaar GU19355202

•

  Afstandsschijf dikte: 0,15 mm Piaggio Group · GU19355202 Beschikbaar · Verzonden in 3–5 werkdagen

  € 4,05

  In winkelwagen

37 Afstandshouder Beschikbaar GU19356801

•

  Afstandhouder Piaggio Group · GU19356801 Beschikbaar · Verzonden in 3–5 werkdagen

  € 32,45

  In winkelwagen

38 O-ring (18,77x1,78) Beschikbaar GU90706188

•

  Keerring 18,77X1,78 mm Piaggio Group · GU90706188 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,61

  In winkelwagen

39 Moer Beschikbaar GU19356700

•

  Moer Piaggio Group · GU19356700 Beschikbaar · Verzonden in 3–5 werkdagen

  € 22,70

  In winkelwagen

40 Pakking GU90706552 Niet meer leverbaar

• GU90706552 Pakking
  Niet meer leverbaar

41 Pakking Beschikbaar GU90403247

•

  Keerring Piaggio Group · GU90403247 Beschikbaar · Verzonden in 3–5 werkdagen

  € 12,06

  In winkelwagen

43 Moer GU92602208 Niet meer leverbaar

• GU92602208 Moer Benodigd aantal: 2
  Niet meer leverbaar

44 Afstandsstuk 1 mm Backorder GU19355320

• • Tweede serie


  Afstandsschijf dikte: 1,00 mm Piaggio Group · GU19355320 Backorder · Verzonden in 2–4 weken

  € 16,95

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,80 mm Piaggio Group · GU19355328 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,50 mm Piaggio Group · GU19355325 Beschikbaar · Verzonden in 3–5 werkdagen

  € 17,13

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,40 mm Piaggio Group · GU19355324 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,90 mm Piaggio Group · GU19355329 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• GU19355323 Afstandsstuk 1,3 mm
  • Tweede serie
  Niet meer leverbaar
• • Tweede serie


  Afstandsschijf dikte: 1,20 mm Piaggio Group · GU19355322 Backorder · Verzonden in 2–4 weken

  € 15,49

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,60 mm Piaggio Group · GU19355326 Backorder · Verzonden in 2–4 weken

  € 15,32

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,70 mm Piaggio Group · GU19355327 Backorder · Verzonden in 2–4 weken

  € 15,49

  In winkelwagen
• • Tweede serie


  Afstandsschijf dikte: 1,10 mm Piaggio Group · GU19355321 Backorder · Verzonden in 2–4 weken

  € 15,66

  In winkelwagen
