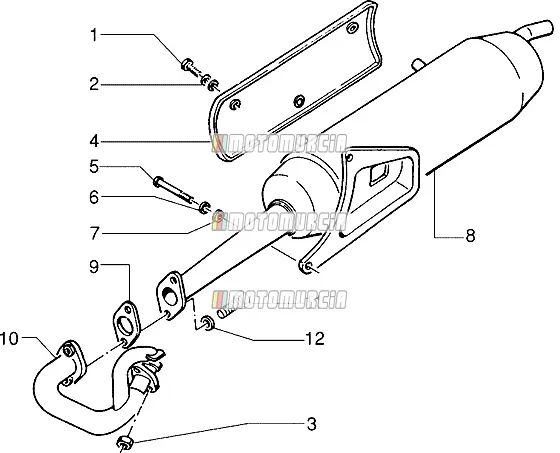

Exploded view — Uitlaatsysteem

Producten

1 Schroef 259213 Niet meer leverbaar

• 259213 Schroef Benodigd aantal: 3
  Niet meer leverbaar

2 Sluitring (veer) Beschikbaar 016404

•

  Onderlegring 4,2x7,6x0,9 mm Piaggio Group · 016404 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

3 Moer Beschikbaar 288245

•

  Moer vliegwiel M6 Piaggio Group · 288245 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

4 Bescherming 431749 Niet meer leverbaar

• 431749 Bescherming
  Niet meer leverbaar

5 Schroef Beschikbaar 015792

•

  Bout M8x30 Piaggio Group · 015792 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen

6 Sluitring (veer) Beschikbaar 016408

•

  Veerring 13,75x8,15x4,5 mm Piaggio Group · 016408 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,84

  In winkelwagen

7 Onderlegring Beschikbaar 013861

•

  Onderlegring 8,2x20x2,5 mm Piaggio Group · 013861 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,59

  In winkelwagen

8 Uitlaat 436654 Niet meer leverbaar

• 436654 Uitlaat
  Niet meer leverbaar

9 Uitlaatpakking 259198 Niet meer leverbaar

• 259198 Uitlaatpakking
  Niet meer leverbaar

10 Uitlaatpijp 433848 Niet meer leverbaar

• 433848 Uitlaatpijp
  Niet meer leverbaar
• 436741 Uitlaatpijp
  Niet meer leverbaar

11 Schroef Beschikbaar 031089

•

  Bout zeskant M6x18 Piaggio Group · 031089 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,88

  In winkelwagen

12 Onderlegring Beschikbaar 016406

•

  Onderlegring 6,4x11,8x1 mm Piaggio Group · 016406 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,79

  In winkelwagen
