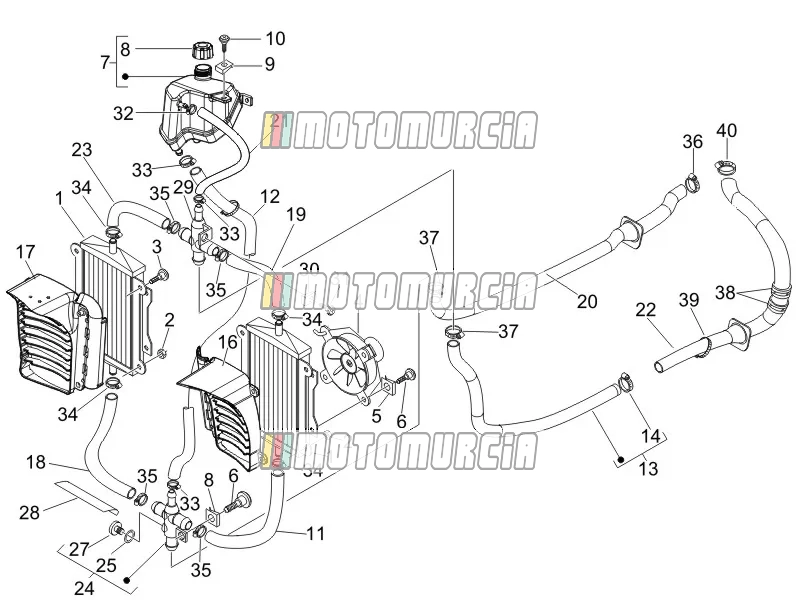

Exploded view — Koelsysteem

‹ Terug naar model

Producten

Positie: 1 2 3 4 6 7 8 9 10 11 12 13 16 17 18 19 20 21 22 23 24 25 27 28 29 31 32 33 34 35 36 37 38 39 40

1 Radiator - waterkoeler Beschikbaar 577183

Radiateur Piaggio Group · 577183 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 305,62

2 Moer Beschikbaar 288245

- Uitvoering Taiwan
Moer vliegwiel M6 Piaggio Group · 288245 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

3 Schroef Beschikbaar 270793

- Zonder ABS
Bout 3,8x16 mm Piaggio Group · 270793 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

4 Ventilator motor Beschikbaar 584669

Ventilator Piaggio Group · 584669 Beschikbaar · Verzonden in 3–5 werkdagen

€ 199,14

6 Schroef Beschikbaar 272836

- Land: Verenigde Staten van Amerika
Bout M6x16 Piaggio Group · 272836 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,39
- Land: Indonesië
- Land: Japan
Bout M6x16 Piaggio Group · CM179301 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,48

7 Koelvloeistof tank Beschikbaar 657111

Koelmiddeltank Piaggio Group · 657111 Beschikbaar · Verzonden in 3–5 werkdagen

€ 74,50

8 Tankdop Beschikbaar 623673

Tankdop Piaggio Group · 623673 Beschikbaar · Verzonden in 3–5 werkdagen

€ 19,66

9 Clipmoeren (m6) Beschikbaar 254485

- Bouwjaar: 2012
- Bouwjaar: 2013
Plaatmoer Piaggio Group · 254485 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,04

10 Schroef Beschikbaar CM179201

Bout M6x22 Piaggio Group · CM179201 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

11 Onderste verbinding-linker radiateuraansluitleiding Beschikbaar 57313R

Koelslang, links Piaggio Group · 57313R Beschikbaar · Verzonden in 3–5 werkdagen

€ 23,06

12 Leiding Beschikbaar 57314R

Koelslang Piaggio Group · 57314R Beschikbaar · Verzonden in 3–5 werkdagen

€ 23,64

13 Slang (motor levering/voorzijde) Backorder 57333R

Koelslang Piaggio Group · 57333R Backorder · Verzonden in 2–4 weken

€ 61,53

16 Linker luchtkanaal Beschikbaar 577187

Luchtinlaat, links Piaggio Group · 577187 Beschikbaar · Verzonden in 3–5 werkdagen

€ 14,75

17 Rechter luchtkanaal Beschikbaar 622839

Luchtinlaat, rechts Piaggio Group · 622839 Beschikbaar · Verzonden in 3–5 werkdagen

€ 16,31

18 Onderste verbindingsbuis radiateur rechts Beschikbaar 577201

Koelslang, rechts Piaggio Group · 577201 Beschikbaar · Verzonden in 3–5 werkdagen

€ 23,06

19 Leiding Beschikbaar 577384

Koelslang Piaggio Group · 577384 Beschikbaar · Verzonden in 3–5 werkdagen

€ 20,62

20 Leiding 577205 Niet meer leverbaar

577205 Leiding
Niet meer leverbaar

21 Leiding Beschikbaar 577433

Pijp Piaggio Group · 577433 Beschikbaar · Verzonden in 3–5 werkdagen

€ 15,74

22 Kopkoppelingsbuis 622052 Niet meer leverbaar

622052 Kopkoppelingsbuis
Niet meer leverbaar

23 Leiding Beschikbaar 623013

Pijp Piaggio Group · 623013 Beschikbaar · Verzonden in 3–5 werkdagen

€ 15,19

24 Volledige verbinding bedekken Beschikbaar 656449

Spruitstuk Piaggio Group · 656449 Beschikbaar · Verzonden in 3–5 werkdagen

€ 18,19

25 Koperen pakking Beschikbaar 168077

Pakkingring koper Piaggio Group · 168077 Beschikbaar · Verzonden in 3–5 werkdagen

€ 5,63

27 Afdekking Beschikbaar 621365

Bout M14x1.5 Piaggio Group · 621365 Beschikbaar · Verzonden in 3–5 werkdagen

€ 3,04

28 Bescherming Beschikbaar 583282

Beschermingstuk Piaggio Group · 583282 Beschikbaar · Verzonden in 3–5 werkdagen

€ 6,91

29 Verbinding Beschikbaar 577195

Verbindingsstuk Piaggio Group · 577195 Beschikbaar · Verzonden in 3–5 werkdagen

€ 10,22

31 Schroef (m6x16) Beschikbaar 575249

Bout M6 Piaggio Group · 575249 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 0,99

32 Klem Beschikbaar CM001903

- Land: Taiwan
Slangklem Piaggio Group · CM001903 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,18

33 Klem Beschikbaar CM001904

Klem Piaggio Group · CM001904 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,72

34 Klem Beschikbaar CM001905

- Uitvoering met carburateur (C364M)
Slangklem Piaggio Group · CM001905 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 1,82

35 Klem Beschikbaar CM001907

Slangklem Piaggio Group · CM001907 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,19

36 Klem Beschikbaar CM001908

- Uitvoering 250 cc (M361M)
Slangklem Piaggio Group · CM001908 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,35

37 Klem Beschikbaar CM001915

Klem Piaggio Group · CM001915 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,27

38 10 - draadleider Beschikbaar CM006903

Klem Piaggio Group · CM006903 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

€ 4,51

39 Veer CM017802 Niet meer leverbaar

CM017802 Veer
Niet meer leverbaar

40 4 - klem Beschikbaar CM001922

- Uitvoering 250 cc (M361M)
Slangklem Piaggio Group · CM001922 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

€ 2,27
