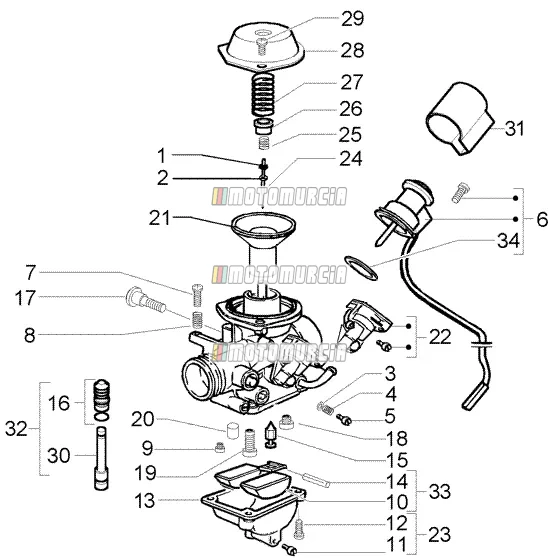

Exploded view Carburateur — Vespa Vespa ET4 125 Leader 2004

Producten

1 Seeger 826822 Niet meer leverbaar

• 826822 Seeger
  Niet meer leverbaar

2 Onderlegring 826821 Niet meer leverbaar

• 826821 Onderlegring
  Niet meer leverbaar

3 Pakking ring 826843 Niet meer leverbaar

• 826843 Pakking ring
  Niet meer leverbaar

4 Veer 826839 Niet meer leverbaar

• 826839 Veer
  Niet meer leverbaar

5 Adj.min.eng.snelheid schroef CM106401 Niet meer leverbaar

• CM106401 Adj.min.eng.snelheid schroef
  Niet meer leverbaar

6 Elektrisch startapparaat 826901 Niet meer leverbaar

• 826901 Elektrisch startapparaat
  Niet meer leverbaar
• CM129802 Automatische starter cpl.
  Niet meer leverbaar
•

  Elektrische choke Piaggio Group · CM142904 Beschikbaar · Verzonden in 3–5 werkdagen

  € 173,04

  In winkelwagen

7 Schroef (spec) 826778 Niet meer leverbaar

• 826778 Schroef (spec) Benodigd aantal: 2
  Niet meer leverbaar
•

  Bout Piaggio Group · 826824 Backorder · Verzonden in 2–4 weken

  € 16,71

  In winkelwagen

8 Afdekking 826817 Niet meer leverbaar

• 826817 Afdekking
  Niet meer leverbaar
•

  Veer Piaggio Group · 826825 Backorder · Verzonden in 2–4 weken

  € 8,86

  In winkelwagen

9 Stationairsproeier 33 CM105303 Niet meer leverbaar

• CM105303 Stationairsproeier 33
  Niet meer leverbaar
•

  Sproeier Piaggio Group · CM140101 Beschikbaar · Verzonden in 3–5 werkdagen

  € 13,82

  In winkelwagen

10 Carburateur, Float assy Beschikbaar 826812

•

  Vlotter Piaggio Group · 826812 Beschikbaar · Verzonden in 3–5 werkdagen

  € 47,73

  In winkelwagen

11 Schroef 826857 Niet meer leverbaar

• 826857 Schroef
  Niet meer leverbaar
• CM115201 Schroef
  Niet meer leverbaar

12 Schroef 826770 Niet meer leverbaar

• 826770 Schroef Benodigd aantal: 4
  Niet meer leverbaar

13 Vlotterkamer CM109807 Niet meer leverbaar

• CM109807 Vlotterkamer
  Niet meer leverbaar
• CM109808 Vlotterkamer cpl.
  Niet meer leverbaar
• CM140402 Vlotterkamer
  Niet meer leverbaar

14 Pin 826811 Niet meer leverbaar

• 826811 Pin
  Niet meer leverbaar

15 Benzienaald 826786 Niet meer leverbaar

• 826786 Benzienaald
  Niet meer leverbaar
•

  Vlotternaald Piaggio Group · CM147102 Beschikbaar · Verzonden in 3–5 werkdagen

  € 18,08

  In winkelwagen

16 Naald zetel 826785 Niet meer leverbaar

• 826785 Naald zetel
  Niet meer leverbaar
• 840453 Balg kit
  Niet meer leverbaar

17 Schroef Beschikbaar 826826

•

  Bout Piaggio Group · 826826 Beschikbaar · Verzonden in 3–5 werkdagen

  € 5,83

  In winkelwagen
• 826869 Pin
  Niet meer leverbaar

18 Hoofdsproeier 82 CM105401 Niet meer leverbaar

• CM105401 Hoofdsproeier 82
  Niet meer leverbaar
• CM105403 Maximale straal
  Niet meer leverbaar
•

  Sproeier Piaggio Group · CM129914 Beschikbaar · Verzonden in 3–5 werkdagen

  € 19,38

  In winkelwagen

19 Diffusor buis Beschikbaar CM104901

•

  Calibrator Piaggio Group · CM104901 Beschikbaar · Verzonden in 3–5 werkdagen

  € 17,02

  In winkelwagen
• CM104905 Diffusor buis
  Niet meer leverbaar

20 Startkap 826768 Niet meer leverbaar

• 826768 Startkap
  Niet meer leverbaar
•

  Deksel Piaggio Group · 828844 Beschikbaar · Verzonden in 3–5 werkdagen

  € 17,47

  In winkelwagen

21 Zuiger 826782 Niet meer leverbaar

• 826782 Zuiger
  Niet meer leverbaar
•

  Carburateur membraan Piaggio Group · CM140302 Beschikbaar · Verzonden in 3–5 werkdagen

  € 149,37

  In winkelwagen
• CM140501 Carburateur diafragma
  Niet meer leverbaar

22 Plaat 826781 Niet meer leverbaar

• 826781 Plaat
  Niet meer leverbaar
•

  Startervorrichtung Piaggio Group · 842530 Beschikbaar · Verzonden in 3–5 werkdagen

  € 62,79

  In winkelwagen

23 Langzaam draaiende straal 826823 Niet meer leverbaar

• 826823 Langzaam draaiende straal
  Niet meer leverbaar
•

  Vlotterbak Keihin Piaggio Group · 842523 Beschikbaar · Verzonden in 3–5 werkdagen

  € 63,97

  In winkelwagen

24 Conische pin dck CM106503 Niet meer leverbaar

• CM106503 Conische pin dck
  Niet meer leverbaar
•

  Bevel naald NJHA Piaggio Group · CM140205 Beschikbaar · Verzonden in 3–5 werkdagen

  € 15,44

  In winkelwagen

25 Veer 826818 Niet meer leverbaar

• 826818 Veer
  Niet meer leverbaar

26 Koffiebeker 826820 Niet meer leverbaar

• 826820 Koffiebeker
  Niet meer leverbaar
• 842517 Taps toelopende pin dop


  Nadelsitz Piaggio Group · 828822 ↻ Vervangt 842517, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

  € 5,07

  In winkelwagen

27 Veer CM106601 Niet meer leverbaar

• CM106601 Veer
  Niet meer leverbaar
•

  Veer Piaggio Group · CM140903 Beschikbaar · Verzonden in 3–5 werkdagen

  € 16,70

  In winkelwagen

28 Afdekking 826783 Niet meer leverbaar

• 826783 Afdekking
  Niet meer leverbaar
•

  Deksel Piaggio Group · 842514 Beschikbaar · Verzonden in 3–5 werkdagen

  € 49,63

  In winkelwagen

29 Schroef 826780 Niet meer leverbaar

• 826780 Schroef
  Niet meer leverbaar

30 Plaat 826836 Niet meer leverbaar

• 826836 Plaat
  Niet meer leverbaar
• CM109808 Vlotterkamer cpl.
  Niet meer leverbaar
• CM114303 Zuiger
  Niet meer leverbaar

31 Automatische choke-afdekking 826866 Niet meer leverbaar

• 826866 Automatische choke-afdekking
  Niet meer leverbaar

32 Balgenkit 842526 Niet meer leverbaar

• 842526 Balgenkit
  Niet meer leverbaar

33 Carburateur, Float assy Beschikbaar 842522

•

  Vlotter Piaggio Group · 842522 Beschikbaar · Verzonden in 3–5 werkdagen

  € 81,24

  In winkelwagen

34 Bord Beschikbaar 828843

• • Homologatie ZD4TGB***


  Borgplaat Piaggio Group · 828843 Beschikbaar · Verzonden in 3–5 werkdagen

  € 15,28

  In winkelwagen
