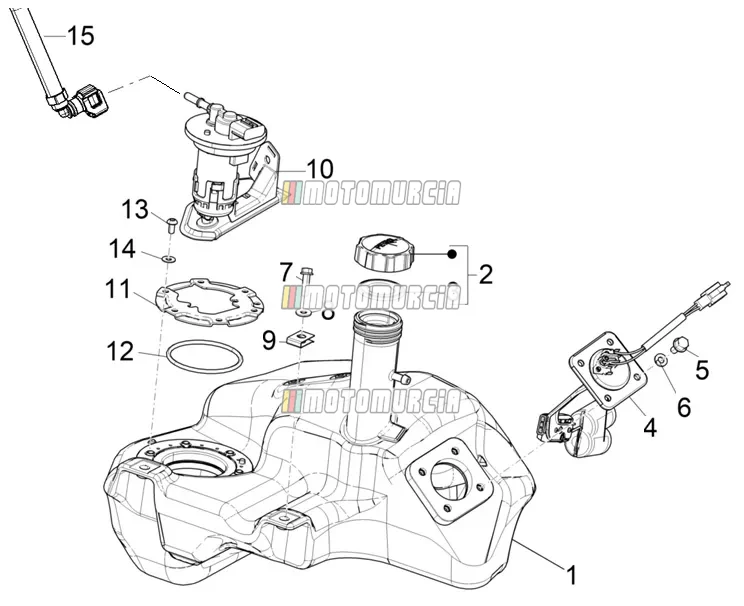

Exploded view — Brandstoftank

Producten

1 1B011003 1B011003 Niet meer leverbaar

• 1B011003
  Niet meer leverbaar

2 BENZINEDOP Beschikbaar 1B004165

•

  Tankdop Piaggio Group · 1B004165 Beschikbaar · Verzonden in 3–5 werkdagen

  € 7,50

  In winkelwagen

3 Pakking van het tankdeksel Beschikbaar 656021

•

  Pakking Piaggio Group · 656021 Beschikbaar · Verzonden in 3–5 werkdagen

  € 22,94

  In winkelwagen

4 Brandstofmeter Backorder 1D002971

•

  Benzine niveaulampje Piaggio Group · 1D002971 Backorder · Verzonden in 2–4 weken

  € 42,66

  In winkelwagen

5 Flenszeskantschroef Beschikbaar 436788

• 436788 Flenszeskantschroef Benodigd aantal: 4


  Bout met Flens M6x14 Piaggio Group · B016426 ↻ Vervangt 436788, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen

6 Onderlegring Beschikbaar 016406

•

  Onderlegring 6,4x11,8x1 mm Piaggio Group · 016406 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,79

  In winkelwagen

7 Schroef Beschikbaar 018639

•

  Bout met Flens M6x20 Piaggio Group · 018639 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,77

  In winkelwagen

8 Onderlegring Beschikbaar 013880

•

  Onderlegring 6,5x16x1,5 mm Piaggio Group · 013880 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

9 10 - veerplaat Beschikbaar CM259204

•

  Plaatmoer Piaggio Group · CM259204 · Benodigd aantal: 3 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

10 Brandstofpomp Beschikbaar 1D002701

•

  Brandstofpomp Piaggio Group · 1D002701 Beschikbaar · Verzonden in 3–5 werkdagen

  € 89,75

  In winkelwagen

11 Veerhouder brandstofpomp Beschikbaar 1B005066

•

  Flens Piaggio Group · 1B005066 Beschikbaar · Verzonden in 3–5 werkdagen

  € 14,41

  In winkelwagen

12 Pakking (brandstofpomp) Beschikbaar 1B002953

•

  Pakking Piaggio Group · 1B002953 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,83

  In winkelwagen

13 Schroef M5x10 Beschikbaar 848766

• 848766 Schroef M5x10 Benodigd aantal: 6


  Bout M5x10 Piaggio Group · 651014 ↻ Vervangt 848766, dat de fabrikant niet meer levert. Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,48

  In winkelwagen

14 Onderlegring Beschikbaar 006078

•

  Onderlegring 12x5,2x1 mm Piaggio Group · 006078 · Benodigd aantal: 6 Beschikbaar · Verzonden in 3–5 werkdagen

  € 0,99

  In winkelwagen

15 1B011002 1B011002 Niet meer leverbaar

• 1B011002
  Niet meer leverbaar
