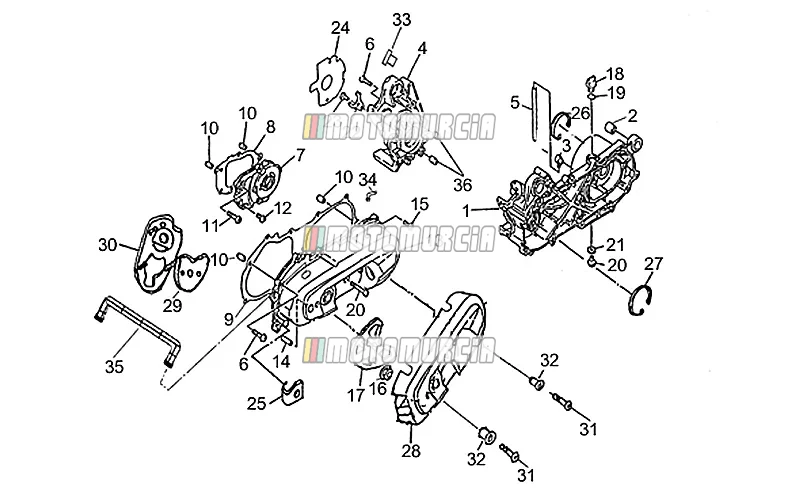

Vista explodida — Crankcase 100

‹ Voltar ao modelo

Aprilia Quasar 50 -100 2T 2003

Produtos

Posição: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

1 Esquerda AP8910005 Já não disponível

AP8910005 Esquerda
Já não disponível

2 Borracha, espaçador AP8910463 Já não disponível

AP8910463 Borracha, espaçador
Já não disponível

3 União da mangueira de respiro AP8910083 Já não disponível

AP8910083 União da mangueira de respiro
Já não disponível

4 Carter do lado direito AP8910001 Já não disponível

AP8910001 Carter do lado direito
Já não disponível

5 Mangueira de combustível AP8910084 Já não disponível

AP8910084 Mangueira de combustível
Já não disponível

6 Parafuso de cabeça sextavada M6x35 AP8910335 Já não disponível

AP8910335 Parafuso de cabeça sextavada M6x35 Quantidade necessária: 8
Já não disponível

7 Tampa da transmissão AP8910114 Já não disponível

AP8910114 Tampa da transmissão
Já não disponível

8 Junta AP8910115 Já não disponível

AP8910115 Junta
Já não disponível

9 Junta da tampa de partida K.start AP8910016 Já não disponível

AP8910016 Junta da tampa de partida K.start
Já não disponível

10 Pino de centragem 10x14 AP8910406 Já não disponível

AP8910406 Pino de centragem 10x14 Quantidade necessária: 4
Já não disponível

11 Parafuso M6x30 AP8910334 Já não disponível

AP8910334 Parafuso M6x30 Quantidade necessária: 2
Já não disponível

12 Parafuso de cabeça hexagonal (hex) M6x20 AP8910332 Já não disponível

AP8910332 Parafuso de cabeça hexagonal (hex) M6x20 Quantidade necessária: 3
Já não disponível

13 Tampa do pedal de arranque AP8910008 Já não disponível

AP8910008 Tampa do pedal de arranque
Já não disponível

14 Pino de centragem 8x29 mm AP8910460 Já não disponível

AP8910460 Pino de centragem 8x29 mm
Já não disponível

15 Parafuso de cabeça sextavada M6x25 AP8910333 Já não disponível

AP8910333 Parafuso de cabeça sextavada M6x25 Quantidade necessária: 8
Já não disponível

16 Parafuso com flange M6 AP8910373 Já não disponível

AP8910373 Parafuso com flange M6 Quantidade necessária: 3
Já não disponível

17 Placa A AP8910011 Já não disponível

AP8910011 Placa A
Já não disponível

18 Tampa de óleo M14x1.5x15L AP8910050 Já não disponível

AP8910050 Tampa de óleo M14x1.5x15L
Já não disponível

19 O-ring, 13,8x2,5 mm AP8910339 Já não disponível

AP8910339 O-ring, 13,8x2,5 mm
Já não disponível

20 Parafuso com flange AP8910434 Já não disponível

AP8910434 Parafuso com flange
Já não disponível

21 Arruela lisa 8.2x15x1.2 AP8910384 Já não disponível

AP8910384 Arruela lisa 8.2x15x1.2
Já não disponível

22 Placa retentora do retentor de óleo AP8910002 Já não disponível

AP8910002 Placa retentora do retentor de óleo
Já não disponível

23 Parafuso de cabeça hexagonal M6x10 AP8910329 Já não disponível

AP8910329 Parafuso de cabeça hexagonal M6x10
Já não disponível

24 Junta AP8910003 Já não disponível

AP8910003 Junta
Já não disponível

25 Placa AP8910015 Já não disponível

AP8910015 Placa
Já não disponível

26 Anilha de retenção R-32 AP8910421 Já não disponível

AP8910421 Anilha de retenção R-32
Já não disponível

27 Anel trava R-42 AP8910422 Já não disponível

AP8910422 Anel trava R-42
Já não disponível

28 Protetor AP8910009 Já não disponível

AP8910009 Protetor
Já não disponível

29 Filtro AP8910012 Já não disponível

AP8910012 Filtro
Já não disponível

30 Placa frontal AP8910010 Já não disponível

AP8910010 Placa frontal
Já não disponível

31 Parafuso autoatarraxante AP8910362 Já não disponível

AP8910362 Parafuso autoatarraxante Quantidade necessária: 2
Já não disponível

32 Borracha, espaçador AP8910014 Já não disponível

AP8910014 Borracha, espaçador Quantidade necessária: 2
Já não disponível

33 Borracha, espaçador AP8910025 Já não disponível

AP8910025 Borracha, espaçador
Já não disponível

34 Guia de cabo AP8910007 Já não disponível

AP8910007 Guia de cabo
Já não disponível

35 Defletor de ar AP8910013 Já não disponível

AP8910013 Defletor de ar
Já não disponível

36 Pino do pistão 12x16 mm AP8910407 Já não disponível

AP8910407 Pino do pistão 12x16 mm Quantidade necessária: 2
Já não disponível
