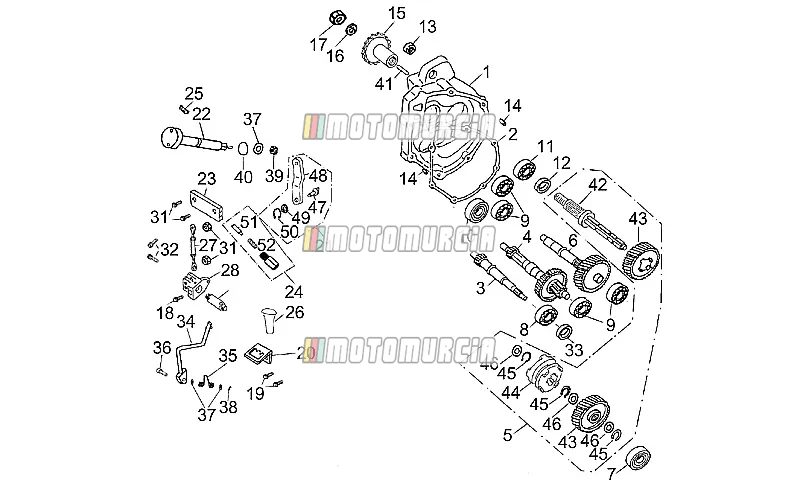

Exploded view — Transmissie
‹ Terug naar model
Aprilia Quasar 125-180 4T 2003
Producten
1 Transmissiedeksel
-
AP8911183 Transmissiedeksel
- Uitvoering 180 cc
-
AP8911184 Transmissiedeksel
- Uitvoering 125 cc
2 Dekselpakking
-
AP8910769 DekselpakkingNiet meer leverbaar
3 Aandrijfas
-
AP8910798 AandrijfasNiet meer leverbaar
4 Dubbel tandwiel
-
AP8910799 Dubbel tandwielNiet meer leverbaar
5 Reductie
-
AP8910807 ReductieNiet meer leverbaar
6 Tussentandwiel
-
AP8910801 TussentandwielNiet meer leverbaar
7 Lager CS05 6203
-
AP8911115 Lager CS05 6203Niet meer leverbaar
8 Lager C3 6204
-
AP8911116 Lager C3 6204Niet meer leverbaar
9 Lager CS05 6202
-
AP8911114 Lager CS05 6202 Benodigd aantal: 4Niet meer leverbaar
10 Lager TMB301
-
AP8911118 Lager TMB301Niet meer leverbaar
11 Lager 6004LU
-
AP8911112 Lager 6004LUNiet meer leverbaar
12 Keerring
-
AP8911137 KeerringNiet meer leverbaar
13 Rubberspacer 8x20x23 mm
-
AP8911126 Rubberspacer 8x20x23 mm
- Uitvoering 125 cc
-
AP8911127 Silent block 8x22x23
- Uitvoering 180 cc
14 Passtift 8x14
-
AP8911071 Passtift 8x14 Benodigd aantal: 2Niet meer leverbaar
15 Tandwiel 17T
-
AP8910808 Tandwiel 17TNiet meer leverbaar
16 Plat ring 16x29x3 mm
-
AP8911065 Plat ring 16x29x3 mmNiet meer leverbaar
17 Moer M16
-
AP8911017 Moer M16Niet meer leverbaar
18 Schroef met flens M6x25
-
AP8910431 Schroef met flens M6x25Niet meer leverbaar
19 Schroef met flens
-
AP8911085 Schroef met flens Benodigd aantal: 2Niet meer leverbaar
20 Selector
-
AP8911217 SelectorNiet meer leverbaar
21 Compleet
-
AP8910753 CompleetNiet meer leverbaar
22 Schakelstang
-
AP8910756 SchakelstangNiet meer leverbaar
23 Plaat
-
AP8910757 PlaatNiet meer leverbaar
24 Versnellingspook
-
AP8910758 VersnellingspookNiet meer leverbaar
25 Schroef
-
AP8911022 SchroefNiet meer leverbaar
26 Knop
-
AP8910765 KnopNiet meer leverbaar
27 Spieker
-
AP8910759 SpiekerNiet meer leverbaar
28 Voorvork
-
AP8911218 VoorvorkNiet meer leverbaar
29 Pin
-
AP8910761 PinNiet meer leverbaar
30 Schroef met flens M6x12
-
AP8911083 Schroef met flens M6x12 Benodigd aantal: 2Niet meer leverbaar
31 Moer M6
-
AP8910311 Moer M6 Benodigd aantal: 2Niet meer leverbaar
32 Schroef met zeskantkop M6x25
-
AP8910333 Schroef met zeskantkop M6x25 Benodigd aantal: 2Niet meer leverbaar
33 Keerring, 20x32x6 mm
-
AP8911135 Keerring, 20x32x6 mmNiet meer leverbaar
34 Schakelpedaal
-
AP8911219 SchakelpedaalNiet meer leverbaar
35 Veer
-
AP8910763 VeerNiet meer leverbaar
36 Pin
-
AP8910764 PinNiet meer leverbaar
37 Platte ring 8x16x1,5 mm
-
AP8910385 Platte ring 8x16x1,5 mm Benodigd aantal: 3Niet meer leverbaar
38 Splinterpen
-
AP8910404 Splinterpen
- Uitvoering 100 cc
39 Zelfborgende moer M8
-
AP8910313 Zelfborgende moer M8Niet meer leverbaar
40 O-ring, 13,8x2,5 mm
-
AP8910339 O-ring, 13,8x2,5 mmNiet meer leverbaar
41 Afstandhouder
-
AP8911192 AfstandhouderNiet meer leverbaar
42 Aandrijfas
-
AP8910800 AandrijfasNiet meer leverbaar
43 Omkeerversnelling
-
AP8910802 Omkeerversnelling Benodigd aantal: 2Niet meer leverbaar
44 Koppeling
-
AP8910830 KoppelingNiet meer leverbaar
45 Borgring
-
AP8910804 Borgring Benodigd aantal: 3Niet meer leverbaar
46 Speciale ring
-
AP8910803 Speciale ring Benodigd aantal: 3Niet meer leverbaar
47 Bevestigingspen
-
AP8910754 BevestigingspenNiet meer leverbaar
48 Schakelstang
-
AP8910755 SchakelstangNiet meer leverbaar
49 Speciale ring
-
AP8910805 Speciale ringNiet meer leverbaar
50 Borgring
-
AP8910806 BorgringNiet meer leverbaar
51 Pin
-
AP8910767 PinNiet meer leverbaar
52 Veer
-
AP8910768 VeerNiet meer leverbaar
