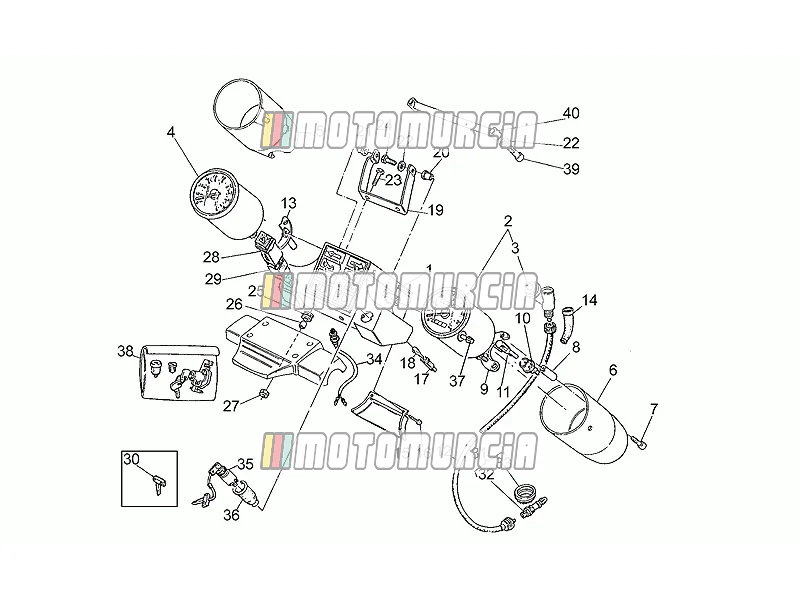

Exploded view — Dashboard

Producten

1 Dashboardkastje compleet. GU23760010 Niet meer leverbaar

• GU23760010 Dashboardkastje compleet.
  Niet meer leverbaar

2 Snelheidsmeter km/u GU29762450 Niet meer leverbaar

• GU29762450 Snelheidsmeter km/u
  • Land: Groot-Brittannië
  • Land: Verenigde Staten van Amerika
  Niet meer leverbaar
• GU29761550 Kilometerteller versnelling kmh
  Niet meer leverbaar

3 Versnelling 60° GU23768310 Niet meer leverbaar

• GU23768310 Versnelling 60°
  • Borletti-instrumenten
  Niet meer leverbaar

4 Elektronische toerenteller GU29767240 Niet meer leverbaar

• GU29767240 Elektronische toerenteller
  • Uitvoering met carburateurs (frame KC)
  Niet meer leverbaar
• GU29767250 Elektronische toerenteller
  • Uitvoering met injectie (frame KD)
  Niet meer leverbaar

5 Ondersteuning voor toerenteller GU30761960 Niet meer leverbaar

• GU30761960 Ondersteuning voor toerenteller
  Niet meer leverbaar

6 Kilometerteller ondersteuning GU30762060 Niet meer leverbaar

• GU30762060 Kilometerteller ondersteuning
  Niet meer leverbaar

7 Schroef GU98622218 Niet meer leverbaar

• GU98622218 Schroef Benodigd aantal: 2
  Niet meer leverbaar

8 Afstandshouder Backorder GU29765150

•

  Afstandhouder Piaggio Group · GU29765150 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 16,94

  In winkelwagen

9 Bord GU30764960 Niet meer leverbaar

• GU30764960 Bord
  Niet meer leverbaar

10 Fitting GU14768650 Niet meer leverbaar

• GU14768650 Fitting Benodigd aantal: 2
  • Land: Australië
  • Land: Groot-Brittannië
  • Land: Japan
  Niet meer leverbaar

11 Lamp (12V 3W) Beschikbaar 294131

•

  Verlichting Gloeilamp, 12 V, 3 W Piaggio Group · 294131 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 2,88

  In winkelwagen

12 Snelheidsmeter kabel Beschikbaar GU12760400

•

  Snelheidsmeterkabel Piaggio Group · GU12760400 Beschikbaar · Verzonden in 3–5 werkdagen

  € 44,92

  In winkelwagen

13 Bord GU30766560 Niet meer leverbaar

• GU30766560 Bord
  Niet meer leverbaar

14 Beschermkapje GU17762200 Niet meer leverbaar

• GU17762200 Beschermkapje
  • Borletti-instrumenten
  Niet meer leverbaar

15 Onderste deksel GU29765250 Niet meer leverbaar

• GU29765250 Onderste deksel
  Niet meer leverbaar

16 Zelftappende schroef Backorder GU99210210

•

  Boutdraad Piaggio Group · GU99210210 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 3,42

  In winkelwagen

17 Fitting GU19768680 Niet meer leverbaar

• GU19768680 Fitting Benodigd aantal: 8
  Niet meer leverbaar

18 Lamp (1,2w) Beschikbaar 164634

•

  Verlichting Gloeilamp, 12 V, 1,2 W Piaggio Group · 164634 · Benodigd aantal: 8 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,85

  In winkelwagen

19 U-bout GU30764160 Niet meer leverbaar

• GU30764160 U-bout
  Niet meer leverbaar

20 Afstandshouder GU30766961 Niet meer leverbaar

• GU30766961 Afstandshouder
  Niet meer leverbaar

21 Afstandshouder GU30766960 Niet meer leverbaar

• GU30766960 Afstandshouder
  Niet meer leverbaar

22 Onderlegring Beschikbaar GU95004205

•

  Sluitring Piaggio Group · GU95004205 · Benodigd aantal: 4 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,40

  In winkelwagen

23 Zeskantschroef Beschikbaar GU98054320

•

  Bout zeskant M6x20 Piaggio Group · GU98054320 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 1,26

  In winkelwagen

24 Schroef GU98052235 Niet meer leverbaar

• GU98052235 Schroef
  Niet meer leverbaar
• GU98054230 Schroef
  Niet meer leverbaar

25 Afstandsstuk (rubber) Beschikbaar GU91551086

•

  Rubberen bus Piaggio Group · GU91551086 · Benodigd aantal: 2 Beschikbaar · Verzonden in 3–5 werkdagen

  € 8,59

  In winkelwagen

26 Afstandshouder GU91180607 Niet meer leverbaar

• GU91180607 Afstandshouder Benodigd aantal: 2
  • Ontstekingsunit Digiplex
  • Tweede serie
  • Zie onderdelenbulletin nr. 015 van 1997
  • Land: Duitsland
  Niet meer leverbaar

27 Moer (m6x1) Backorder GU92630106

• • Bouwjaar: 2008


  Standaardmoer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 5,23

  In winkelwagen

28 Richtingaanwijzer schakelaar GU28745761 Niet meer leverbaar

• GU28745761 Richtingaanwijzer schakelaar
  Niet meer leverbaar

29 Rubberen bescherming GU35755780 Niet meer leverbaar

• GU35755780 Rubberen bescherming
  Niet meer leverbaar

30 Sleutel GU31735560 Niet meer leverbaar

• GU31735560 Sleutel
  Niet meer leverbaar

31 Kilometerteller versnelling 5/10 GU28762540 Niet meer leverbaar

• GU28762540 Kilometerteller versnelling 5/10
  • Borletti-instrumenten
  • California 1100 cc
  • Zie technische nieuwsbrief nr. 293 van 1995
  Niet meer leverbaar
• GU14762510 Versnelling z5/11
  • California 1000 cc
  Niet meer leverbaar

32 Tandwiel GU12763310 Niet meer leverbaar

• GU12763310 Tandwiel
  • California 1000 cc
  Niet meer leverbaar
• GU28763340 Tandwiel
  • California 1100 cc
  • Zie technische nieuwsbrief nr. 293 van 1995
  Niet meer leverbaar

33 Kettingring GU14766110 Niet meer leverbaar

• GU14766110 Kettingring
  • California 1000 cc
  Niet meer leverbaar

34 Geleid GU29727860 Niet meer leverbaar

• GU29727860 Geleid
  Niet meer leverbaar

35 Hoofdschakelaar GU31735360 Niet meer leverbaar

• GU31735360 Hoofdschakelaar
  • Tot framenr. VT17499
  Niet meer leverbaar

36 Ringmoer GU19741336 Niet meer leverbaar

• GU19741336 Ringmoer
  Niet meer leverbaar

37 Knop GU28762860 Niet meer leverbaar

• GU28762860 Knop
  Niet meer leverbaar

38 Slotenset GU30736860 Niet meer leverbaar

• GU30736860 Slotenset
  Niet meer leverbaar

39 Schroef Backorder GU98620222

•

  Bout Piaggio Group · GU98620222 · Benodigd aantal: 2 Backorder · Verzonden in 2–4 weken

  € 1,44

  In winkelwagen

40 Instrumentele ondersteuning GU30763060 Niet meer leverbaar

• GU30763060 Instrumentele ondersteuning
  Niet meer leverbaar
